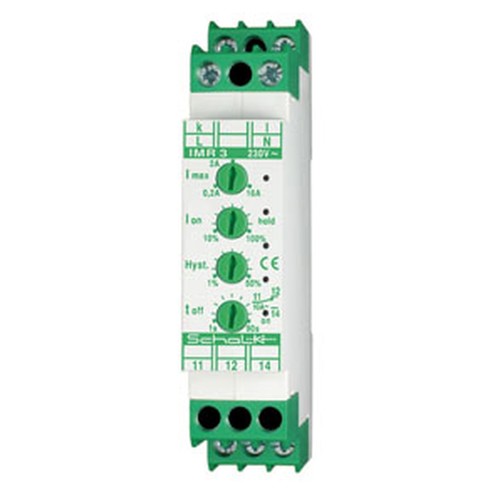

IMR309 SCHALK STROMMESSRELAIS 230VAC 0,1-16A VE

02085505
4931056
10 Stk
4046929301008
DE
85364900
Strommessrelais 230V AC, 3 Messber. 0.1-16A
Anmerkungen zur LIMMERT-KI

Das IMR309 Strommessrelais von Schalk ist eine hochmoderne Lösung für die Überwachung von Wechselstromverbrauchern. Mit einer Betriebsspannung von 230 V AC und drei einstellbaren Messbereichen (20 mA-0,2 A, 0,2 A-2 A, 1,6 A-16 A) bietet es Flexibilität für verschiedene Anwendungen. Die galvanische Trennung zwischen Versorgungsspannung, Messeingang und Relaisausgang gewährleistet Sicherheit und Zuverlässigkeit. Das Relais verfügt über einstellbare Hysterese- und Ausschaltverzögerungsfunktionen, die eine präzise Steuerung ermöglichen. Mit einer kompakten Bauform von 18 x 88 x 58 mm und einer IP20 Schutzart ist es ideal für den Einsatz in industriellen Steuerungs- und Überwachungssystemen. Das IMR309 ist die perfekte Wahl für Holzverarbeitungsmaschinen und andere Anwendungen, bei denen eine zuverlässige Stromüberwachung erforderlich ist.

Produktinfos

Betriebsspannung: 230 V AC, 50/60 Hz
Leistungsaufnahme: 0,65 W
Messbereiche: 20 mA-0,2 A / 0,2 A-2 A / 1,6 A-16 A
Einschaltschwelle: 10-100 % des Messbereichs
Hysterese: 1-50 % der Einschaltschwelle
Einschaltverzögerung: 0,5 s
Ausschaltverzögerung: 1-90 s einstellbar
Relaisausgang: 1 Wechsler potentialfrei, 10 A/250 V
Anschlussklemmen: Zugbügelklemmen mit unverlierbaren Schrauben M3.5
Klemmbereich: 0,5 mm² - 4,0 mm²
Abisolierlänge: 6,0 mm - 6,5 mm
Anzugsdrehmoment: 0,80 Nm
Befestigung: Schnappbefestigung auf 35 mm Hutschiene nach EN 60715
Außenmaße: 18 x 88 x 58 mm
Einbautiefe: 55 mm
Wandlereingang: max. 16 A / 250 V~ (100 % ED)
Umgebungstemperatur: -10 °C bis +45 °C
Farbe: RAL grau 7035 / grün 6029
Gewicht: 80 g
Schutzart (IP): IP20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 207 V
Bemessungssteuerspeisespannung DC: 0 V
Spannungsart zur Betätigung: AC
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
Schutzart (IP): IP20
Breite: 18 mm
Höhe: 88 mm
Tiefe: 58 mm
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 252 V
Komplettgerät mit Sockel: Ja
