788-304 WAGO RELAIS-BAUST.1XUM RT 24VDC

21100605
4117936
1 Stk
4055143184113
4045454351991
CN
85364900
788-304
beantwortete(n) Fragen weitere Varianten

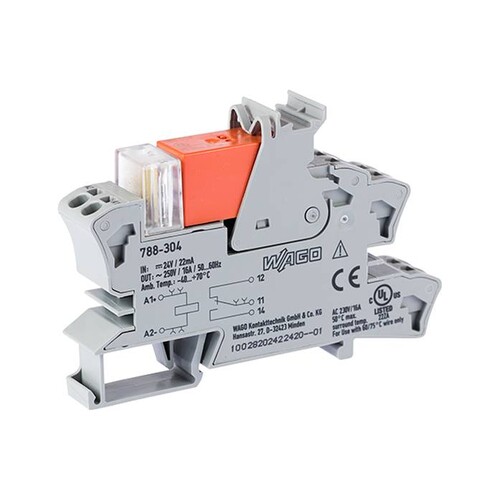

Relaismodul, Eingangsnennspannung DC 24 V, 1 Wechsler, Grenzdauerstrom 16 A, Statusanzeige rot, 15 mm Baubreite, 2,50 mm², grau
Anmerkungen zur LIMMERT-KI

Das WAGO RELAIS-BAUST.1XUM RT 24VDC ist ein kompaktes und vielseitiges Relaismodul, das sich ideal für industrielle und prozessautomatisierte Schaltanwendungen eignet. Mit einer Eingangsnennspannung von 24 VDC und einem Grenzdauerstrom von 16 A bietet es zuverlässige Leistung in einem kompakten Format von nur 15 mm Breite, 54 mm Höhe und 86 mm Tiefe. Das Modul verfügt über einen Wechslerkontakt und eine Statusanzeige durch eine rote LED, die den Schaltzustand anzeigt. Die einfache Handhabung durch den Federzuganschluss ermöglicht eine schnelle Installation und Wartung. Mit einer elektrischen Lebensdauer von bis zu 30 Millionen Schaltvorgängen ist dieses Relaismodul eine robuste Lösung für anspruchsvolle Anwendungen. Der Betrieb ist bei Umgebungstemperaturen von -25 °C bis 50 °C möglich, was es zu einer flexiblen Wahl für verschiedene Umgebungen macht.

Produktinfos

Eingangsnennspannung: 24 VDC
Eingangsspannungsbereich: ±10 %
Nennstrom bei UN: 19,1 mA

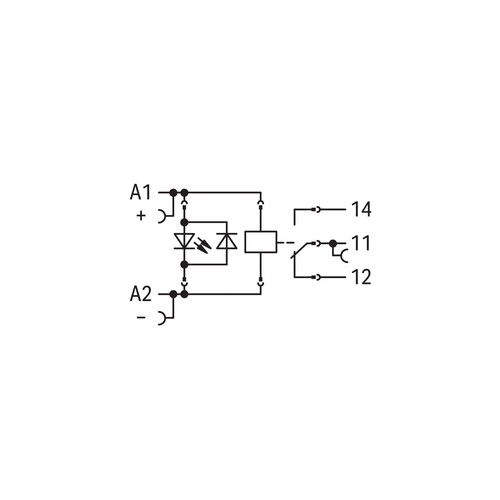

Anzahl der Wechslerkontakte: 1
Kontaktmaterial: AgNi 90/10
Grenzdauerstrom: 16 A
Max. Schaltstrom (resistiv): 30 A (AC)
Max. Schaltspannung: 250 VAC
Max. Schaltleistung (resistiv): 4000 VA
Schaltfähigkeit AC-15: 6 A / 250 VAC
Schaltfähigkeit DC-13: 2 A / 24 VDC
Empfohlene Mindestlast: 12 V / 10 mA
Einschaltdauer (typ.): 8 ms
Ausschaltzeit (typ.): 6 ms
Prellzeit (typ.): 6 ms
Elektrische Lebensdauer (N.O.; resistive Last; 23 °C): 30 x 10^6 Schaltvorgänge
Mechanische Lebensdauer (N.O.; resistive Last; 23 °C): 60 x 10^6 Schaltvorgänge
Statusanzeige: LED rot
Nennspannung: 250 V
Nennstoßspannung: 4 kV
Verschmutzungsgrad: 3
Isolationsfestigkeit (AC, 1 min): 5 kVrms
Schutzart (IP): IP20

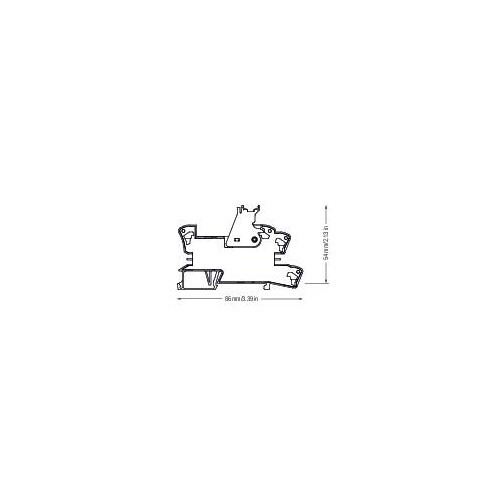

Breite: 15 mm
Höhe: 54 mm
Tiefe: 86 mm
Anschlussart: Federzuganschluss
Betriebstemperatur: -25 … 50 °C
Lagertemperatur: -40 … 70 °C
Farbe: grau
Gewicht: 45,918 g
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: IP20 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
Schutzart (IP): EV006405|24
Breite: 15 mm
Höhe: 86 mm
Tiefe: 54 mm
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Mit abnehmbaren Klemmen: Nein
Bemessungssteuerspeisespannung AC 60 Hz: Federzuganschluss V
Antrieb, Polung: EV005819|24
Schaltverhalten des Antriebs: monostabil
Mit zwangsgeführten Kontakten: Nein
Art des Schaltkontaktes: EV005824|24
Komplettgerät mit Sockel: Ja
Nennstrom: 16
Werkstoff der Kontaktbeschichtung: Silber
Mit LED-Anzeige: Ja
Werkstoff des Kontaktes: Nickel
Werkstoff des Kontakteinsatzes: 0
