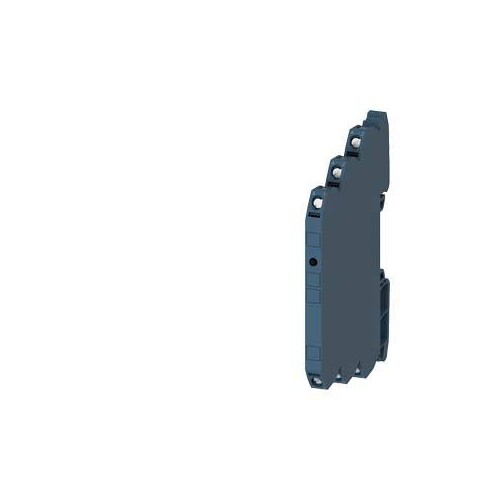

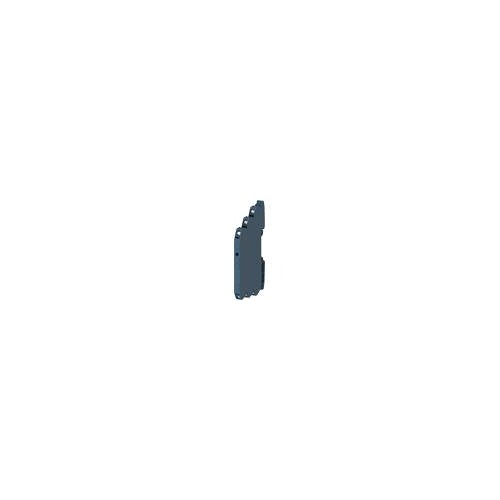

3RQ3055-1SM30 Siemens Ausgangskoppelglied, Optokoppler 1S, DC

27885845
1348597
5 Stk
4047621000572
TN
85364190
3RQ3055-1SM30
beantwortete(n) Fragen weitere Varianten
Ausgangskoppler Optokoppler 1 S, Transistor, DC 24 V Ausgang max. DC 30 V, 5 A kurzschlussfest Schraubanschluss Baubreite 6,2 mm thermischer Strom 5A Koppelrelais mit Halbleiterausgang (nicht steckbar) SIRIUS 3RQ3 für die galvanische Trennung, Verstärkung und Signalanpassung zwischen Steuerung und Peripherie.Sehr schmal und kompakt. Schnelles und fehlerfreies Verdrahten auf Grund der durchgängigen Brückbarkeit aller Potenziale. Mehrere Beschriftungsflächen zur Klemmen- und Gerätekennzeichnung vorhanden.Lieferbar als Koppelrelais mit Relaisausgang, mit Halbleiterausgang oder mit Steckrelais, mit verschiedenen Betriebsspannungen und Ausgangsströmen sowie mit hartvergoldeten Kontakten oder mit Hand-Automatik-Umschaltung.Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. Verbindungskämme, Klippschilder oder Potenzialtrennplatten vereinfachen die Auswahl und die Lagerhaltung.SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das Siemens Ausgangskoppelglied 3RQ3055-1SM30 ist ein hochmoderner Optokoppler mit einem Transistorausgang, der für DC 24 V ausgelegt ist. Mit einer maximalen Ausgangsspannung von 30 V und einer Strombelastbarkeit von bis zu 5 A ist dieser Koppelrelais optimal für industrielle Anwendungen, die eine galvanische Trennung und Signalanpassung zwischen Steuerung und Peripherie erfordern. Mit einer kompakten Bauform von nur 6,2 mm Breite und einer Höhe von 93 mm eignet sich das Gerät perfekt für enge Platzverhältnisse. Die Schutzart IP20 gewährleistet den Einsatz in geschützten Umgebungen. Das Gerät bietet eine schnelle und fehlerfreie Verdrahtung dank der durchgängigen Brückbarkeit aller Potenziale und ist mit verschiedenen Betriebsspannungen und Ausgangsströmen erhältlich. Der 3RQ3055-1SM30 ist die ideale Lösung für zuverlässige Steuerungssysteme in der Automatisierungstechnik.

Produktinfos

Ausgangstyp: Optokoppler
Spannungsart: DC
Ausgangsspannung max.: 30 V
Ausgangsstrom max.: 5 A
Schutzart (IP): IP20
Baubreite: 6,2 mm
Höhe: 93 mm
Tiefe: 72,5 mm
Einschaltverzögerungszeit: 0,2 ms
Ausschaltverzögerungszeit: 0,3 ms
Schaltfrequenz: 100 Hz
Thermischer Strom: 5 A
Isolationsspannung: 50 V
Stoßspannungsfestigkeit: 2,5 kV
Brennbarkeitsklasse: UL94 V-0
Temperaturbereich während Betrieb: -25 ... +60 °C
Temperaturbereich während Lagerung: -40 ... +85 °C
Temperaturbereich während Transport: -40 ... +85 °C
relative Luftfeuchte während Betrieb: 10 ... 95 %
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung DC: 11|30 V
Spannungsart zur Betätigung: DC
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 72.5
Schutzart (IP): IP20
Breite: 6.2 mm
Höhe: 93|30 mm
Tiefe: 72.5 mm
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Mit abnehmbaren Klemmen: Nein
Antrieb, Polung: 93
Schaltverhalten des Antriebs: 6.2
Mit zwangsgeführten Kontakten: Nein
Art des Schaltkontaktes: 0
Komplettgerät mit Sockel: Nein
Nennstrom: 1
Mit LED-Anzeige: Ja
Werkstoff des Kontaktes: 0
