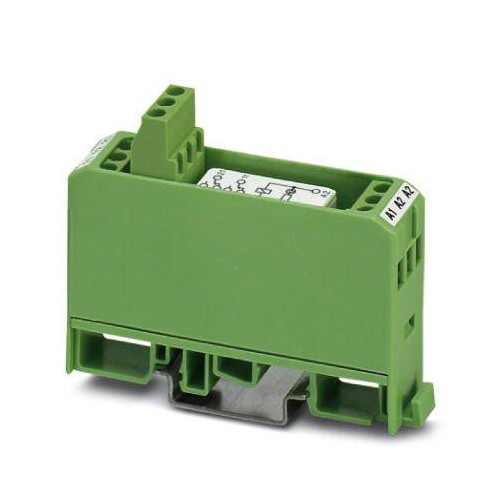

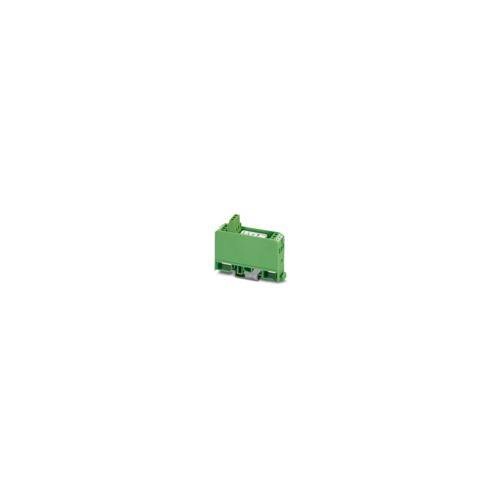

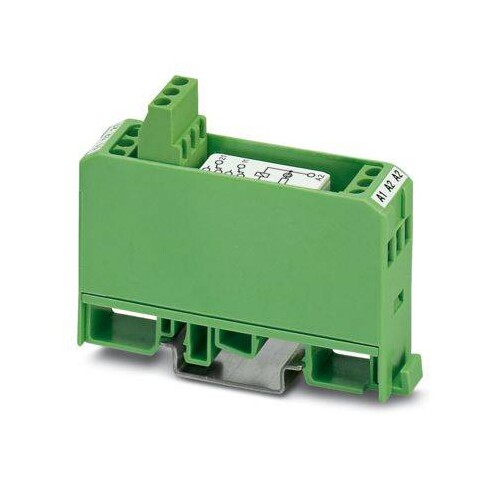

2940430 Phoenix EMG 17 REL/KSR W230/21 21 LC Relaismodul

23890028
1118433
1 Stk
4017918080105
DE
85364900
Relaismodul, mit fest eingelötetem Kleinschaltrelais, Kontakt (AgNi): mittlere bis große Leistungen, 2 Wechsler, Eingangsspannung 230 V AC
Anmerkungen zur LIMMERT-KI

Das Phoenix EMG 17 REL/KSR W230/21 21 LC Relaismodul ist ein zuverlässiges Schaltmodul, das mit einem fest eingelöteten Kleinschaltrelais ausgestattet ist. Es unterstützt mittlere bis große Lasten und bietet eine Eingangsspannung von 230 V AC. Mit einer Breite von 17,5 mm, einer Höhe von 75 mm und einer Tiefe von 62,5 mm ist es kompakt und platzsparend. Die sichere Isolation gemäß DIN EN 50178 zwischen Spule und Kontakt gewährleistet einen hohen Sicherheitsstandard. Die integrierte Eingangs- und Störunterdrückungsschaltung sorgt für eine stabile Leistung. Ideal für Anwendungen in der Automatisierungstechnik, bietet dieses Modul eine lange mechanische Lebensdauer von etwa 50 Millionen Schaltzyklen.

Produktinfos

Eingangsspannung: 230 V AC
Eingangsspannungsbereich: 0,85 ... 1,1
Netzfrequenz: 50/60 Hz
Typischer Eingangsstrom bei U N: 4 mA
Typische Ansprechzeit: 7 ms
Typische Freigabezeit: 3 ms
Maximale Schaltspannung: 250 V AC/DC
Maximaler Einschaltstrom: 6 A
Grenzstrom: 5 A
Unterbrechungswert (ohm. Last) max.: 120 W (bei 24 V DC)
Betriebstemperatur (Betrieb): -20 °C ... 40 °C
Betriebstemperatur (Lager/Transport): -20 °C ... 70 °C
Breite: 17,5 mm
Höhe: 75 mm
Tiefe: 62,5 mm
Kontaktart: Einzelkontakt, 2-PDT
Kontaktmaterial: AgNi
Montageposition: beliebig
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 184|184 V
    Spannungsart zur Betätigung: AC
    Anzahl der Kontakte als Schließer: 0
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Wechsler: 2
    Schutzart (IP): 57.4
    Breite: 17.5 mm
    Höhe: 75 mm
    Tiefe: 62.5 mm
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Weitere Details
    Mit abnehmbaren Klemmen: Nein
    Bemessungssteuerspeisespannung AC 60 Hz: 184|184 V
    Schaltverhalten des Antriebs: monostabil
    Mit zwangsgeführten Kontakten: Nein
    Art des Schaltkontaktes: Einfachkontakt
    Komplettgerät mit Sockel: Ja
    Nennstrom: 0.004
    Mit LED-Anzeige: Ja
    Werkstoff des Kontaktes: 75
    Werkstoff des Kontakteinsatzes: 17.5
