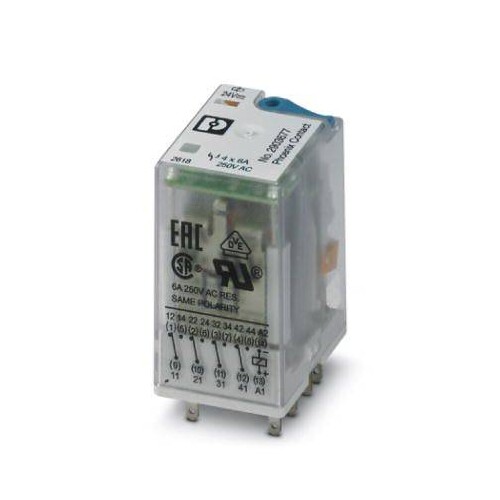

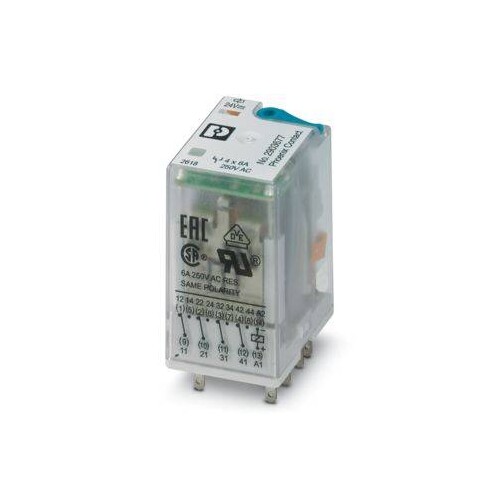

2903677 PHOENIX REL-IR4/LDP- 24DC/4X21 Einzelrelais

22004412
2835639
10 Stk
4046356758901
PL
85364190

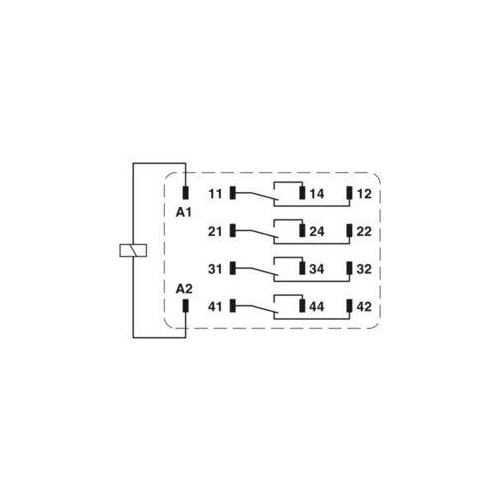

Steckbare Industrierelais mit Leistungskontakten, 4 Wechsler, Prüftaste, Status-LED, Freilaufdiode, mechanische Schaltstellungsanzeige, Polarität A1+, A2-, Eingangsspannung: 24 V DC
Anmerkungen zur LIMMERT-KI

Das PHOENIX REL-IR4/LDP-24DC/4X21 Einzelrelais ist ein zuverlässiges Steckrelais mit 4 Leistungskontakten und einer Nennspannung von 24 V DC. Mit kompakten Abmessungen von 21,2 mm Breite, 35,6 mm Höhe und 27,5 mm Tiefe ist es ideal für den Einsatz in industriellen Anwendungen. Das Relais verfügt über eine gelbe Status-LED, eine Dämpfungsdiode für den Schutz der Schaltung und eine mechanische Schaltstellungsanzeige. Es bietet eine hohe Schaltleistung von bis zu 144 W bei 24 V DC und ist für Betriebstemperaturen von -40 °C bis 70 °C geeignet. Dieses Produkt ist die perfekte Lösung für zuverlässige Steuerungsanwendungen in anspruchsvollen Umgebungen.

Produktinfos

Breite: 21,2 mm
Höhe: 35,6 mm
Tiefe: 27,5 mm
Betriebstemperatur: -40 °C bis 70 °C
Lagertemperatur: -40 °C bis 85 °C
Nennspannung: 24 V DC
Nennstrom: 41 mA
Reaktionszeit: 13 ms
Freigabezeit: 14 ms
Statusanzeige: Gelbe LED
Schutzschaltung: Dämpfungsdiode
Kontaktart: Einfachkontakt, 4-PDT
Kontaktmaterial: AgNi
Max. Schaltspannung: 250 V AC/DC
Min. Schaltspannung: 5 V (bei 24 mA)
Max. Einschaltstrom: 16 A (20 ms, N/O Kontakt)
Min. Schaltstrom: 5 mA (bei 24 V)
Nennstrom: 6 A
Schaltleistung max. (ohmsche Last): 144 W (bei 24 V DC)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung DC: 18.7|18.7 V
    Spannungsart zur Betätigung: EV000461|
    Anzahl der Kontakte als Schließer: 0
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Wechsler: 4
    Schutzart (IP): sonstige
    Breite: 21.2 mm
    Höhe: 27.5 mm
    Tiefe: 35.6 mm
    Ausführung des elektrischen Anschlusses: Steckanschluss
    Weitere Details
    Mit abnehmbaren Klemmen: Nein
    Schaltverhalten des Antriebs: monostabil
    Mit zwangsgeführten Kontakten: Nein
    Art des Schaltkontaktes: Einfachkontakt
    Komplettgerät mit Sockel: Nein
    Nennstrom: 0.042
    Werkstoff der Kontaktbeschichtung: sonstige
    Mit LED-Anzeige: Ja
    Werkstoff des Kontaktes: 27.5
    Werkstoff des Kontakteinsatzes: 21.2
