2903361 Phoenix RIF 0 RPT 24DC/ 1

25807132
4355429
10 Stk
4046356731997
CN
85364110

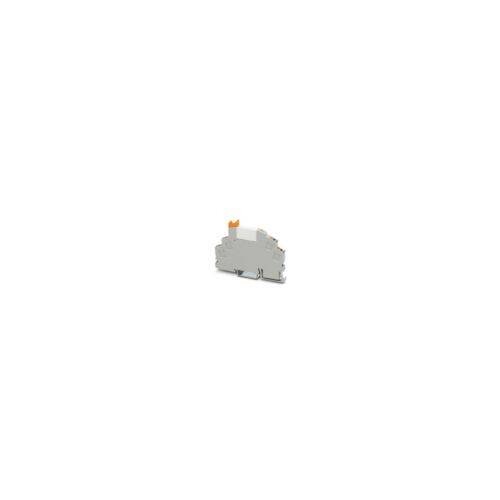

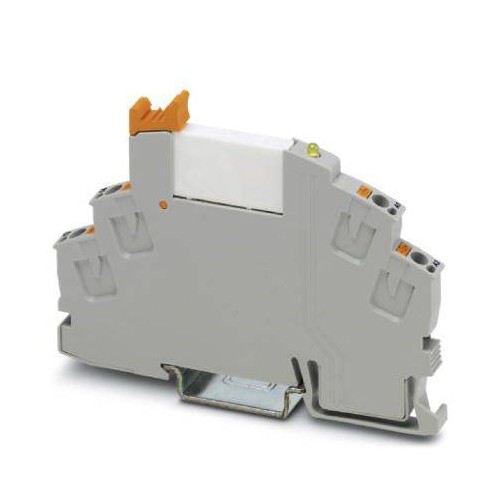

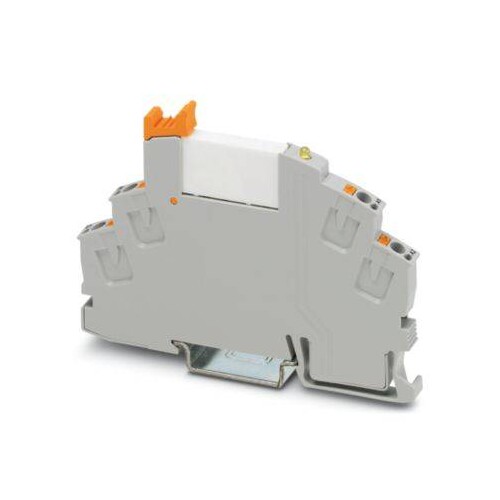

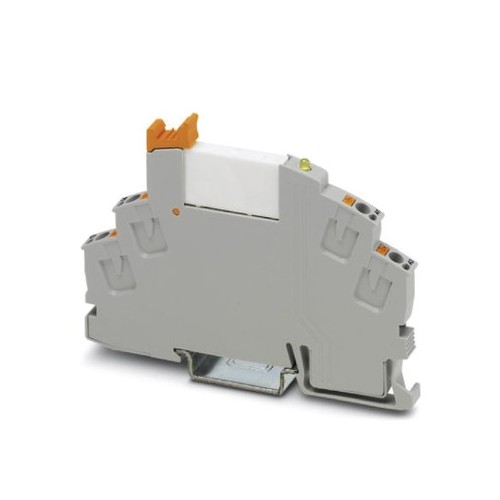

Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel mit Auswerfer und Leistungskontaktrelais. Kontaktausführung: 1 Schließer. Eingangsspannung: 24 V DC
Anmerkungen zur LIMMERT-KI

Das Phoenix RIF-0-RPT-24DC/1 Relaismodul ist ein vorgefertigtes Modul mit Push-in-Anschluss, das einen Relaissockel mit Auswerfer und ein Leistungskontaktrelais umfasst. Mit einer Eingangsspannung von 24 V DC und einem Kontakt von 1 N/O bietet es eine zuverlässige Schaltleistung. Die kompakten Abmessungen von 6,2 mm Breite, 93 mm Höhe und 66 mm Tiefe machen es ideal für Anwendungen, bei denen der Platz begrenzt ist. Das Modul eignet sich für Temperaturen von -40 °C bis +60 °C im Betrieb und bis +85 °C im Lager. Die gelbe LED zeigt den Betriebsstatus an und die integrierte Dämpfdiode schützt vor Überspannungen. Mit einem maximalen Schaltstrom von 6 A und einer maximalen Schaltspannung von 250 V AC/DC ist dieses Relaismodul perfekt für industrielle Anwendungen.

Produktinfos

Eingangsspannung: 24 V DC
Eingangsspannungsbereich: Siehe Diagramm
Typischer Eingangsstrom bei U N: 9 mA
Typische Ansprechzeit: 5 ms
Typische Rückfallzeit: 8 ms
Betriebsanzeige: Gelbe LED

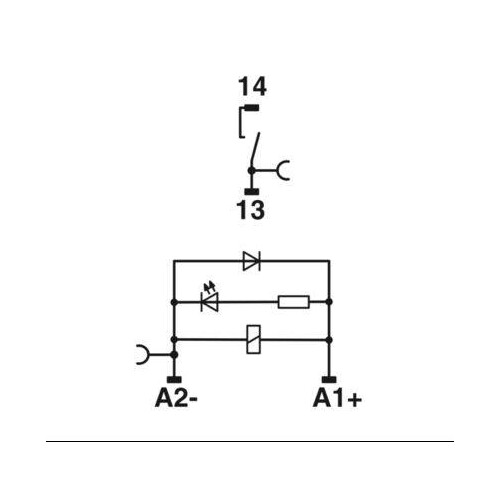

Schutzschaltung: Dämpfdiode
Kontakttyp: 1 Schließer (N/O)
Kontaktmaterial: AgSnO
Maximale Schaltspannung: 250 V AC/DC
Minimale Schaltspannung: 5 V (bei 100 mA)
Min. Schaltstrom: 10 mA (bei 12 V)
Grenzstrom: 6 A
Unterbrechungswert (ohmsche Last) max.: 140 W (bei 24 V DC)
Schaltvermögen gemäß DIN VDE 0660/IEC 60947: 1 A (24 V DC)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung DC: 19.2|19.2 V
Spannungsart zur Betätigung: EV000461|
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
Schutzart (IP): IP20
Breite: 6.2 mm
Höhe: 93 mm
Tiefe: 66 mm
Ausführung des elektrischen Anschlusses: sonstige
Weitere Details
Mit abnehmbaren Klemmen: Nein
Antrieb, Polung: ungepolt
Schaltverhalten des Antriebs: monostabil
Mit zwangsgeführten Kontakten: Nein
Art des Schaltkontaktes: Einfachkontakt
Komplettgerät mit Sockel: Ja
Nennstrom: 0.009
Werkstoff der Kontaktbeschichtung: IP20
Mit LED-Anzeige: Ja
Werkstoff des Kontaktes: 93
Werkstoff des Kontakteinsatzes: 6.2
