1SNA645001R0300 ABB Ausgaberelais RB121A 24V AC/DC 1W

20587126
8467209
10 Stk
4013614507717
3472596450014
MA
85364900
ABB
RB121A 24V AC/DC 1W
beantwortete(n) Fragen weitere Varianten
In heutigen industriellen Automatisierungssystemen spielen speicherprogrammierbare Steuerungen (SPS) eine zentrale Rolle. Sie verbinden über herkömmliche Verkabelung angeschlossene Messinstrumente und Stellglieder mit dem Prozess. Allerdings ist eine SPS nicht vollständig von der Industrieumgebung entkoppelt, sodass Überspannungsspitzen und Übergangsströme durchaus ihre Funktionsfähigkeit beeinflussen können. Um also die angelegte Spannung und/oder Stromstärke anzupassen sowie die SPS mit einer geeigneten galvanischen Trennung zu versehen, sollte pro Ein-/Ausgangspunkt die passende Schnittstelle installiert werden, die sowohl den Spannungs- und Strompegel reguliert als auch einen Trennschutz bietet. Solche Schnittstellen bieten die Relais- und Optokoppler-Baureihen von ABB. Sie erlauben eine breit gefächerte Anpassung der Spannung (von 5 bis 250 V) und Stromstärke (von 0,01 bis 8 A) sowie eine hohe Isolation zwischen Ein- und Ausgang von 2 bis 4 kV. Für hohe Schaltfrequenzen bei geringen Schaltlasten können wahlweise Transistor, MOS-FET oder Triac Ausgänge gewählt werden.
Anmerkungen zur LIMMERT-KI

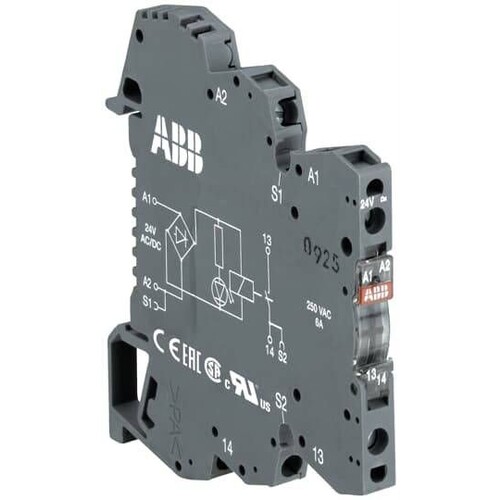

Das ABB Ausgaberelais RB121A ist ein kompaktes und vielseitiges Interface-Relais, das für eine Vielzahl von Anwendungen in der industriellen Automatisierung konzipiert wurde. Mit einer Bemessungssteuerspeisespannung von 24 V AC/DC und einem SPDT-Ausgang (1 c/o) ermöglicht es die Schaltung von Lasten bis zu 6 A bei 250 V AC. Das Relais ist nur 6 mm breit und kann einfach auf eine DIN-Schiene montiert werden. Es bietet eine hohe Vibrationsbeständigkeit, da es in einem Gehäuse mit UL 94-V0-Zertifizierung untergebracht ist, was eine hohe Flammwidrigkeit gewährleistet. Die integrierte LED zeigt den Energiezustand der Relais-Spule an, was die Überwachung vereinfacht. Dieses Relais ist ideal für Anwendungen, die eine elektrische Isolation und Signalverstärkung erfordern.

Produktinfos

Funktion: Boxed Interface Relay R600
Bemessungssteuerspeisespannung: 24 V AC/DC
Ausgang: 1 c/o (SPDT)
Ausgangssignal: 5 ... 250 V AC / 60 mA ... 6 A
Anschlussart: Schraubanschluss
Schutzart (IP): IP20
Breite: 6 mm
Höhe: 67,5 mm
Tiefe: 70 mm
Gewicht: 0,02 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
Schutzart (IP): IP20
Breite: 6 mm
Höhe: 67.5 mm
Tiefe: 70 mm
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Mit abnehmbaren Klemmen: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Antrieb, Polung: gepolt
Schaltverhalten des Antriebs: monostabil
Mit zwangsgeführten Kontakten: Nein
Art des Schaltkontaktes: Einfachkontakt
Komplettgerät mit Sockel: Ja
Nennstrom: 6
Mit LED-Anzeige: Ja
