100614LD-N Tele-Haase RM 548L-N 24VAC

24003449
10 Stk
2000240034498
9008662015593
PL
85364190
100614LD-N
beantwortete(n) Fragen weitere Varianten
VERPACKUNGSEINHEIT 10 STK.

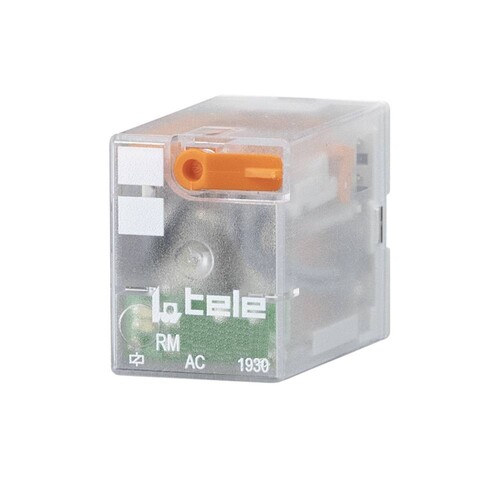

Miniaturrelais Serie RM LED + Mechanische Stellungsanzeige
Handbetätigung (arretierbar) Versorgungsspannung 48VAC
4 Wechsler (6A)
Anmerkungen zur LIMMERT-KI

Das Miniaturrelais RM 548L-N von Tele-Haase ist ein zuverlässiges und kompaktes Schaltgerät, das mit 4 Wechslern ausgestattet ist und eine Nennschaltspannung von 250V bietet. Mit einem Nennstrom von 7A und einer maximalen Schaltleistung von 1500VA ist es ideal für verschiedene Anwendungen in der Automatisierungstechnik. Die Einschaltdauer von 100% und die schnelle Ansprechzeit von 10ms (AC) gewährleisten eine hohe Effizienz und Zuverlässigkeit. Darüber hinaus ist das Relais für Umgebungstemperaturen von -40 bis +55 °C (AC) geeignet und verfügt über eine Schutzart von IP40. Die mechanische Lebensdauer von 20 Millionen Schaltspielen und die elektrische Lebensdauer von 100.000 Schaltspielen bei 6A / 250V unterstreichen die Langlebigkeit dieses Produkts. Mit einem kompakten Design von 21 mm Breite, 27,4 mm Höhe und 35,5 mm Tiefe passt es problemlos in enge Installationen.

Produktinfos

Anzahl der Kontakte: 4 Wechsler
Kontaktmaterial: AgNi
Nennschaltspannung: 250 V
Max. Schaltspannung: 250 V
Min. Schaltspannung: 10 V
Nennlast AC1: 7 A / 230 V AC
Nennlast AC15: 1,5 A / 120 V
Nennlast DC1: 6 A / 24 V DC
Nennstrom: 7 A
Minimaler Schaltstrom: 5 mA
Stoßstrom: 12 A
Schaltleistung AC1: max. 1500 VA
Schaltfrequenz: max. 20/min bei Nennlast AC1
Einschaltdauer: 100 %
Ansprechzeit: 10 ms (AC); 13 ms (DC)
Rückfallzeit: 8 ms (AC); 3 ms (DC)
Mechanische Lebensdauer: 20 x 10^6 Schaltspiele
Elektrische Lebensdauer: 10 x 10^4 Schaltspiele bei 6A / 250V (AC1)
Umgebungstemperatur: -40 bis +55 °C (AC); -40 bis +70 °C (DC)
Lagertemperatur: -40 bis +85 °C
Breite: 21 mm
Höhe: 27,4 mm
Tiefe: 35,5 mm
Ausführung des elektrischen Anschlusses: Flachsteckanschluss
Schutzart (IP): IP40
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

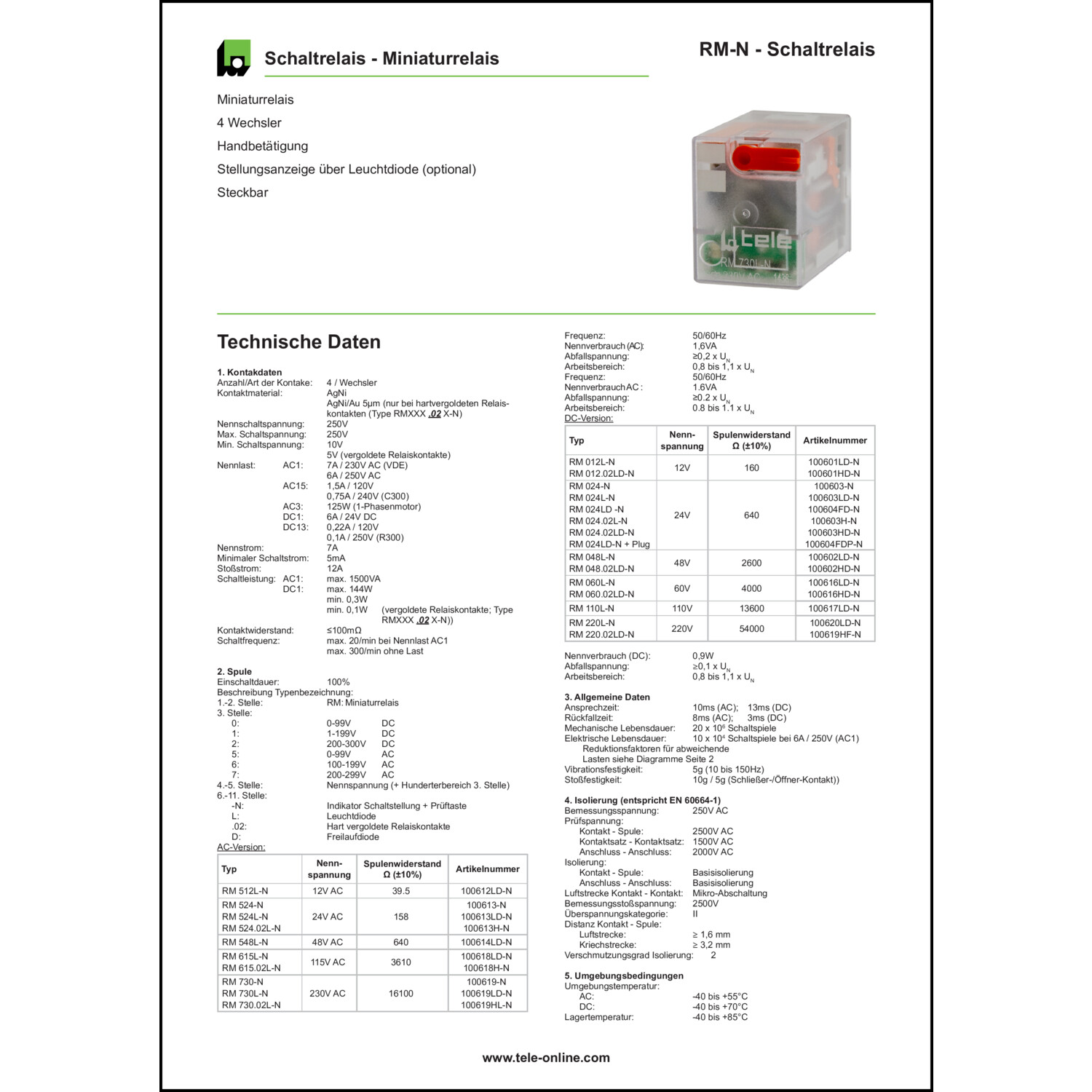

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 48|48 V
Spannungsart zur Betätigung: AC
Anzahl der Kontakte als Wechsler: 4
Schutzart (IP): IP40
Breite: 21 mm
Höhe: 27.4 mm
Tiefe: 35.5 mm
Ausführung des elektrischen Anschlusses: Flachsteckanschluss
Weitere Details
Mit abnehmbaren Klemmen: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 48|48 V
Antrieb, Polung: ungepolt
Schaltverhalten des Antriebs: monostabil
Mit zwangsgeführten Kontakten: Nein
Art des Schaltkontaktes: Einfachkontakt
Komplettgerät mit Sockel: Nein
