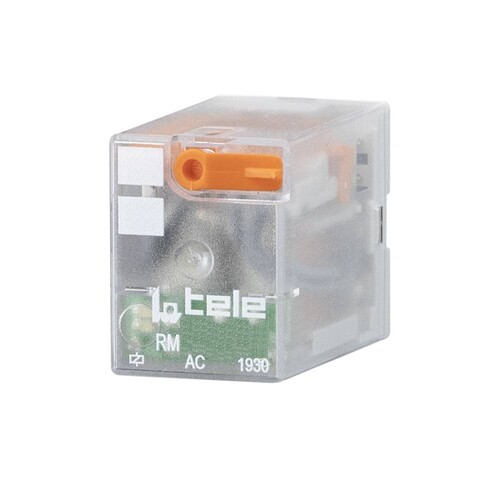

100613LD-N Tele-Haase RM 524L-N Minirelais 24VAC 4WE LED 6A

23829009
10 Stk
9008662015579
PL
85364190
weitere Infos weitere Infos ausblenden
Tele-Haase
100613LD-N
beantwortete(n) Fragen weitere Varianten
VERPACKUNGSEINHEIT 10 STK.
Miniaturrelais Serie RM LED + Mechanische Stellungsanzeige
Handbetätigung (arretierbar) Versorgungsspannung 24VAC
4 Wechsler (6A)
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Tele-Haase RM 524L-N Minirelais ist ein hochentwickeltes Miniaturrelais, das für Anwendungen mit einer Versorgungsspannung von 24VAC konzipiert ist. Mit vier Wechsler-Kontakten und einer Nennlast von 6A bei 250V bietet es eine zuverlässige Schaltleistung. Das Relais verfügt über eine Handbetätigung und eine optionale Stellungsanzeige durch eine Leuchtdiode. Dank des Flachsteckanschlusses ist die Installation einfach und benutzerfreundlich. Die kompakten Abmessungen von 21 mm Breite, 27,4 mm Höhe und 35,5 mm Tiefe machen es ideal für Anwendungen mit begrenztem Platz. Mit einer Schutzart von IP40 ist das Relais für den Einsatz in geschützten Umgebungen geeignet und bietet eine hohe Lebensdauer von bis zu 20 Millionen mechanischen Schaltspielen. Das RM 524L-N ist die perfekte Wahl für anspruchsvolle Steuerungs- und Automatisierungsprojekte.

Produktinfos

Anzahl/Art der Kontakte: 4 Wechsler
Kontaktmaterial: AgNi
Nennschaltspannung: 250 V
Max. Schaltspannung: 250 V
Min. Schaltspannung: 10 V
Nennlast AC1: 7 A / 230 V
Nennlast AC: 6 A / 250 V
Nennstrom: 7 A
Minimaler Schaltstrom: 5 mA
Stoßstrom: 12 A
Schaltleistung AC1: max. 1500 VA
Schaltleistung DC1: max. 144 W
Kontaktwiderstand: ≤100 mΩ
Schaltfrequenz: max. 20/min bei Nennlast AC1
Einschaltdauer: 100 %
Ansprechzeit: 10 ms (AC) / 13 ms (DC)
Rückfallzeit: 8 ms (AC) / 3 ms (DC)
Mechanische Lebensdauer: 20 x 10^6 Schaltspiele
Elektrische Lebensdauer: 10 x 10^4 Schaltspiele bei 6 A / 250 V (AC1)
Umgebungstemperatur AC: -40 bis +55 °C
Umgebungstemperatur DC: -40 bis +70 °C
Lagertemperatur: -40 bis +85 °C
Breite: 21 mm
Höhe: 27,4 mm
Tiefe: 35,5 mm
Ausführung des elektrischen Anschlusses: Flachsteckanschluss
Schutzart (IP): IP40
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    01251215
    Preisanzeige nur nach Anmeldung
    23829016
    Preisanzeige nur nach Anmeldung
    23828995
    Preisanzeige nur nach Anmeldung
    02145334
    Preisanzeige nur nach Anmeldung
    02034580
    Preisanzeige nur nach Anmeldung
    01240078
    Preisanzeige nur nach Anmeldung
    01306326
    Preisanzeige nur nach Anmeldung
    01279663
    Preisanzeige nur nach Anmeldung
    20043191
    Preisanzeige nur nach Anmeldung
    01379476
    Preisanzeige nur nach Anmeldung
    20893566
    Preisanzeige nur nach Anmeldung
    23829002
    Preisanzeige nur nach Anmeldung
    20198689
    Preisanzeige nur nach Anmeldung
    21760839
    Preisanzeige nur nach Anmeldung
    02198051
    Preisanzeige nur nach Anmeldung
    02206514
    Preisanzeige nur nach Anmeldung

    Download

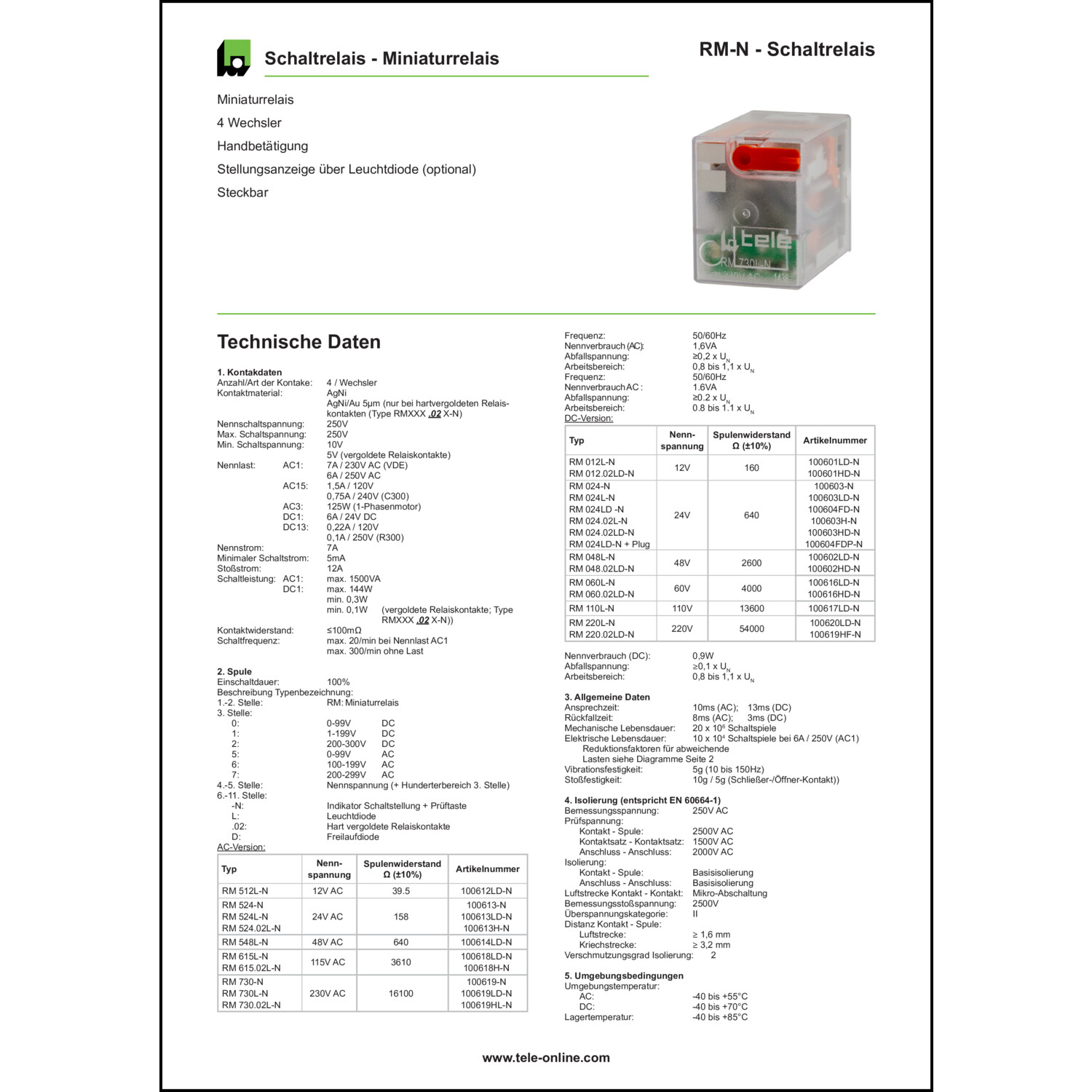

    Produktdatenblatt

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
    Spannungsart zur Betätigung: AC
    Anzahl der Kontakte als Wechsler: 4
    Schutzart (IP): IP40
    Breite: 21 mm
    Höhe: 27.4 mm
    Tiefe: 35.5 mm
    Ausführung des elektrischen Anschlusses: Flachsteckanschluss
    Weitere Details
    Mit abnehmbaren Klemmen: Nein
    Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
    Antrieb, Polung: ungepolt
    Schaltverhalten des Antriebs: monostabil
    Mit zwangsgeführten Kontakten: Nein
    Art des Schaltkontaktes: Einfachkontakt
    Komplettgerät mit Sockel: Nein
