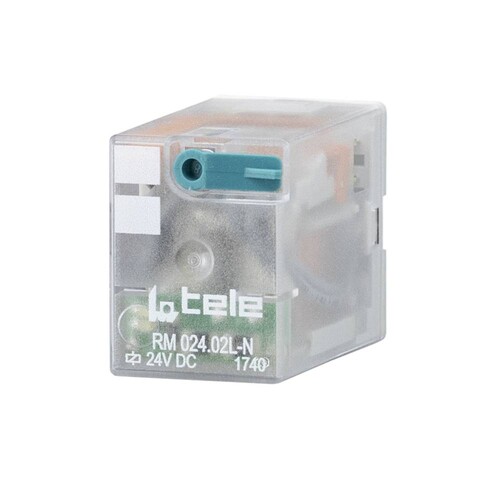

100603H-N Tele-Haase RM 024.02L N 24VDC

24003421
10 Stk
9008662015456
PL
85364190
VERPACKUNGSEINHEIT 10 STK.
Miniaturrelais Serie RM LED + Mechanische Stellungsanzeige
Handbetätigung (arretierbar) Versorgungsspannung 24VDC
4 Wechsler, hartvergoldete Kontakte (6A)
Anmerkungen zur LIMMERT-KI

Das Miniaturrelais Tele-Haase RM 024.02L N 24VDC ist ein hochgradig zuverlässiges Relais mit 4 Wechslern und einer Nennschaltspannung von 250V. Mit einem Nennstrom von 7A und einer maximalen Schaltleistung von 1500VA (AC1) ist es ideal für verschiedene Anwendungen in der Automatisierungstechnik. Die kompakte Bauform (21mm Breite, 27,4mm Höhe und 35,5mm Tiefe) und die Schutzart IP40 machen es vielseitig einsetzbar. Das Relais verfügt über hartvergoldete Kontakte, die eine lange Lebensdauer und hohe Zuverlässigkeit gewährleisten. Eine Handbetätigung und eine optionale Stellungsanzeige über eine Leuchtdiode bieten zusätzlichen Komfort. Mit einem Betriebstemperaturbereich von -40 bis +70 °C ist das Relais für anspruchsvolle Umgebungen geeignet.

Produktinfos

Anzahl der Kontakte als Wechsler: 4
Kontaktmaterial: AgNi
Nennschaltspannung: 250 V
Max. Schaltspannung: 250 V
Min. Schaltspannung: 10 V
Nennlast AC1: 7 A / 230 V AC
Nennlast DC1: 6 A / 24 V DC
Nennstrom: 7 A
Minimaler Schaltstrom: 5 mA
Stoßstrom: 12 A
Schaltleistung AC1: max. 1500 VA
Schaltleistung DC1: max. 144 W
Kontaktwiderstand: ≤100 mΩ
Schaltfrequenz AC1: max. 20/min
Einschaltdauer: 100 %
Ansprechzeit: 10 ms (AC); 13 ms (DC)
Rückfallzeit: 8 ms (AC); 3 ms (DC)
Mechanische Lebensdauer: 20 x 10^6 Schaltspiele
Elektrische Lebensdauer: 10 x 10^4 Schaltspiele bei 6A / 250V (AC1)
Umgebungstemperatur AC: -40 bis +55 °C
Umgebungstemperatur DC: -40 bis +70 °C
Lagertemperatur: -40 bis +85 °C
Schutzart (IP): IP40
Breite: 21 mm
Höhe: 27,4 mm
Tiefe: 35,5 mm
Ausführung des elektrischen Anschlusses: Flachsteckanschluss
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

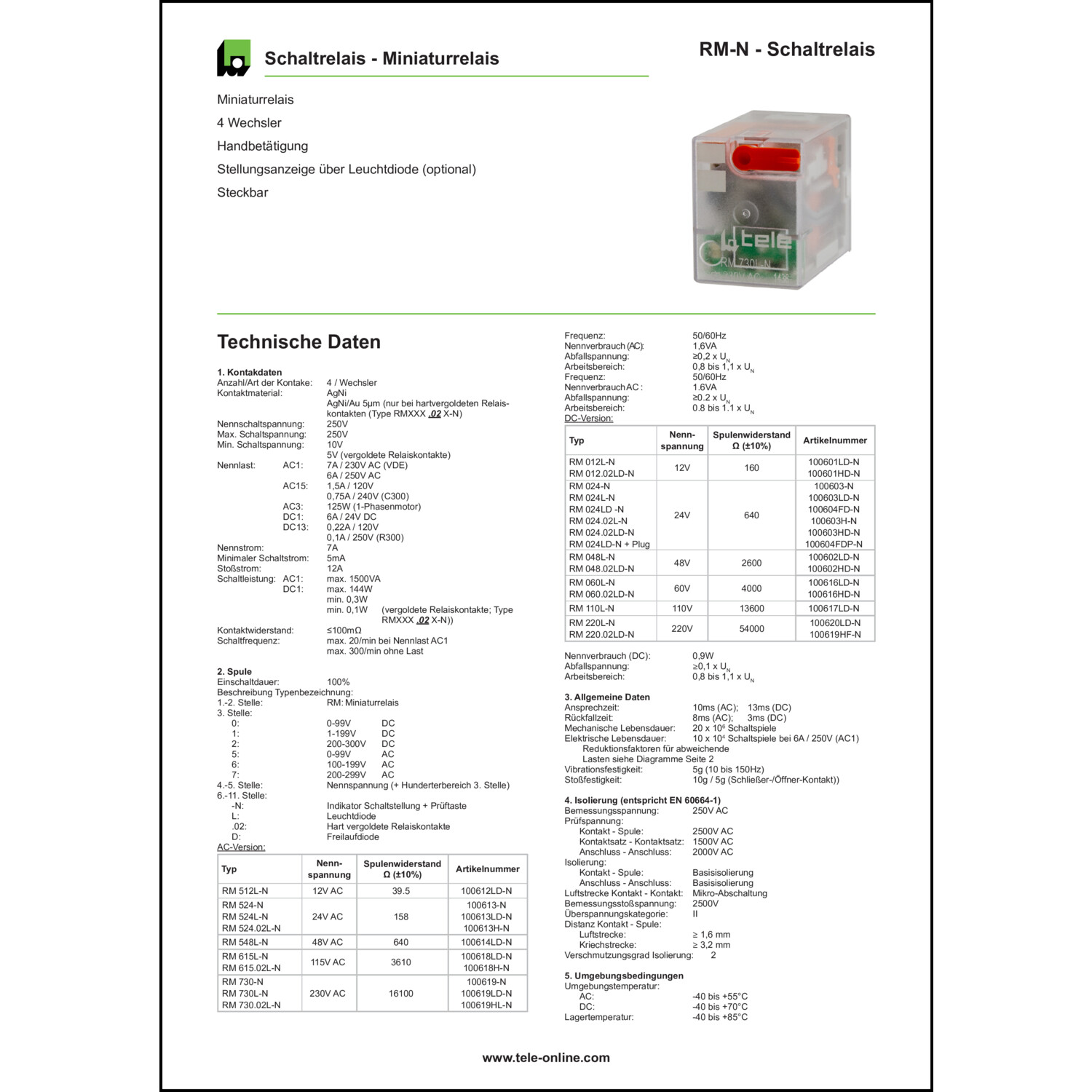

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Anzahl der Kontakte als Wechsler: 4
Schutzart (IP): IP40
Breite: 21 mm
Höhe: 27.4 mm
Tiefe: 35.5 mm
Ausführung des elektrischen Anschlusses: Flachsteckanschluss
Weitere Details
Mit abnehmbaren Klemmen: Nein
Antrieb, Polung: ungepolt
Schaltverhalten des Antriebs: monostabil
Mit zwangsgeführten Kontakten: Nein
Art des Schaltkontaktes: Einfachkontakt
Komplettgerät mit Sockel: Nein
