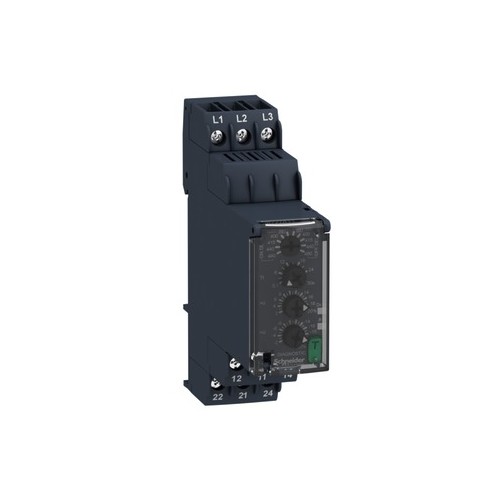

RM22TR33 Schneider E. RM22 NETZUEBERW.RELAIS F.DREIPH.2W UNTER

23918546
8673145
1 Stk
3606480792199
43606480792197
ID
8536490099
weitere Infos weitere Infos ausblenden
Schneider Elec.
RM22TR33
beantwortete(n) Fragen weitere Varianten
Zelio Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall, Unter- und Überspannung. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Unter- und Überspannung ist jeweils ein Grenzwert (-20--2%/+2-+20%) und für den Ausgang ist eine Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das RM22TR33 von Schneider Electric ist ein hochmodernes Netzüberwachungsrelais, das speziell für die Überwachung von Drehstromnetzen im Spannungsbereich von 380 bis 480 VAC entwickelt wurde. Mit einer Schaltleistung von bis zu 2000 VA und einer maximalen Schaltstrom von 8 A bietet es zuverlässigen Schutz vor Überspannung, Unterspannung und Phasenausfall. Die einstellbare Zeitverzögerung von 0,1 bis 30 Sekunden ermöglicht eine flexible Anpassung an verschiedene Anwendungen. Das Gerät ist für die Montage auf einer 35 mm DIN-Schiene konzipiert und bietet eine kompakte Bauweise mit einer Breite von nur 22,5 mm. Dank der hohen Schutzart IP40 ist es für den Einsatz in anspruchsvollen Umgebungen geeignet. Die benutzerfreundlichen Bedienelemente und die LED-Anzeigen erleichtern die Überwachung und Einstellung des Geräts.

Produktinfos

Produktreihe: Zelio Control
Typ des Relais: Steuerrelais
Netzphasen: 3 Phasen
Überwachungsparameter: Überspannung, Unterspannung, Phasenausfall, Phasenfolge
Einstellbare Zeitverzögerung: 0,1...30 s, +/- 10 %
Schaltleistung: 2000 VA
Messbereich: 380...480 V AC
Rücksetzzeit: <= 1500 ms
Maximale Schaltspannung: 250 V AC
Minimale Schaltstrom: 10 mA bei 5 V DC
Maximale Schaltstrom: 8 A AC
Versorgungs- spannung: 380...480 V AC
Versorgungs- spannungsgrenzen: 304...576 V AC
Leistungsaufnahme: 15 VA bei 480 V AC 60 Hz
Schaltkontakte: 2 C/O
Nennstrom: 8 A
Breite: 22,5 mm
Gewicht: 0,09 kg
Betriebstemperatur: -20...50 °C bei 60 Hz, -20...60 °C bei 50 Hz
Schutzart: IP20 auf Klemmen, IP40 auf Gehäuse, IP50 auf Frontplatte
Montage: 35 mm DIN-Schiene
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

01332786
Preisanzeige nur nach Anmeldung
24233777
Preisanzeige nur nach Anmeldung
26097009
Preisanzeige nur nach Anmeldung
02066108
Preisanzeige nur nach Anmeldung
02242613
Preisanzeige nur nach Anmeldung
02242620
Preisanzeige nur nach Anmeldung
21574442
Preisanzeige nur nach Anmeldung
25006458
Preisanzeige nur nach Anmeldung
20479928
Preisanzeige nur nach Anmeldung
21574435
Preisanzeige nur nach Anmeldung
01271613
Preisanzeige nur nach Anmeldung
26097002
Preisanzeige nur nach Anmeldung
26096995
Preisanzeige nur nach Anmeldung
26096988
Preisanzeige nur nach Anmeldung
21551160
Preisanzeige nur nach Anmeldung
21212983
Preisanzeige nur nach Anmeldung
22145319
Preisanzeige nur nach Anmeldung
01271655
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Spannungsmessbereich: 304|576 V
Min. einstellbare Ansprechverzögerungszeit: 0.1 s
Max. zulässige Ansprechverzögerungszeit: 30|480 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 30 s
Funktion Phasenfolgeüberwachung: 1|480
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: 1|480
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Nein
Weitere Details
Mit abnehmbaren Klemmen: Nein
Ausführung des elektrischen Anschlusses: Schraubanschluss
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2|480
Breite: 22.5|576 mm
Höhe: 90 mm
Tiefe: 73 mm
Spannungsart der Versorgungsspannung: 0
Externe Stromversorgung erforderlich: 0.1
Spannungsart der Betriebsspannung: 1
Bemessungsschaltstrom: 0
Versorgungsspannung AC 50 Hz: 304|576
Versorgungsspannung AC 60 Hz: 304|576
Versorgungsspannung DC: 1
Betriebsspannung AC 50 Hz: AC
Betriebsspannung AC 60 Hz: 1
Betriebsspannung DC: 22.5
