RM22TG20 Schneider E. RM22 NETZUEBERW.RELAIS F.DREIPH.2W 208-4

23961701
8673143
1 Stk
3606480792137
43606480792135
73606480792136
ID
8536490099

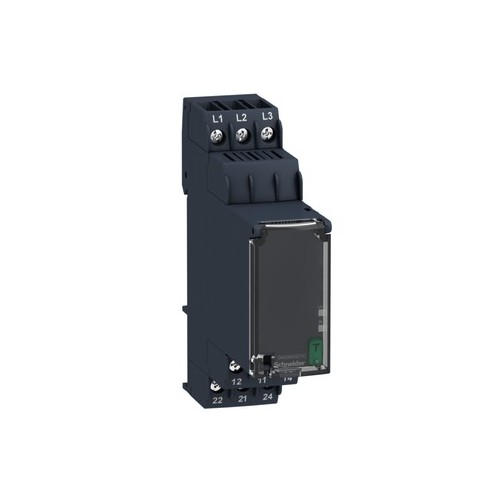

Zelio Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (208-480 VAC) auf Phasenfolge und Phasenausfall. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
Anmerkungen zur LIMMERT-KI

Das RM22TG20 von Schneider Electric ist ein hochentwickeltes 3-phasiges Steuerrelais, das zur Überwachung von Drehstromnetzen im Bereich von 208 bis 480 VAC eingesetzt wird. Es bietet eine zuverlässige Phasenfolgeüberwachung und erkennt Phasenausfälle, wodurch es sich ideal für industrielle Anwendungen eignet. Mit einer Schaltleistung von bis zu 2000 VA und zwei Wechslerkontakten ist es vielseitig einsetzbar. Das Relais verfügt über eine kompakte Bauweise von 22,5 mm Breite und ist für die Montage auf einer DIN-Schiene konzipiert. Zusätzliche Funktionen wie eine Rückstellzeit von 1500 ms und eine hohe elektrische Lebensdauer von 100000 Zyklen gewährleisten eine langfristige Zuverlässigkeit. Dank der robusten Bauweise und der hohen Schutzart IP40 ist es für den Einsatz in anspruchsvollen Umgebungen geeignet.

Produktinfos

Baureihe: Harmony Control Relays
Gerätetyp: Steuerrelais
Produkt- oder Komponententyp: 3-phasiges Steuerrelais
Anzahl der Netzphasen: 3 Phasen
Bezeichnung des Relais: RM22TG
Überwachte Parameter: Phasenfolge, Phasenausfall
Zeitverzögerungstyp: Ohne
Schaltleistung: 2000 VA
Messbereich: 208-480 V AC
Anzahl der Kontakte: 2 Wechslerkontakte
Rückstellzeit: 1500 ms bei maximaler Spannung
Max. Schaltspannung: 250 V AC
Minimaler Schaltstrom: 10 mA bei 5 V DC
Max. Schaltstrom: 8 A AC
Versorgungsspannungsgrenzen: 183…528 V AC
Betriebsgrenzen: 183-528 V AC
Leistungsaufnahme: 15 VA bei 480 V AC 60 Hz
Spannungserfassungsgrenzwert: < 100 V AC
Frequenz der Versorgungsspannung: 50 - 60 Hz +/-10 %
Einschalt-Hochlaufverzögerung: 650 ms
Antwortzeit: <= 200 ms
Überspannungskategorie: III
Isolationswiderstand: > 100 MOhm bei 500 V DC
Montageposition: Jede Position
Anschlüsse: Schraubklemmen
Gehäusematerial: Selbstverlöschender Kunststoff
LED-Statusanzeige: LED (gelb) relay ON, LED (grün) Strom EIN
Montagehalterung: 35 mm DIN-Schiene
Elektrische Lebensdauer: 100000 Zyklen
Mechanische Lebensdauer: 10000000 Zyklen
Nutzungskategorie: AC-15, DC-13, AC-1, DC-1
Breite: 22,5 mm
Produktgewicht: 0,09 kg
Umgebungstemperatur bei Lagerung: -40…70 °C
Umgebungstemperatur bei Betrieb: -20…50 °C bei 60 Hz, -20…60 °C bei 50 Hz AC/DC
Relative Feuchtigkeit: 93…97 % bei 25…55 °C
Schutzart (IP): IP20 (Klemmen), IP40 (Gehäuse), IP50 (Frontplatte)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsmessbereich: 183|528 V
Max. zulässige Ansprechverzögerungszeit: 208|480 s
Funktion Phasenfolgeüberwachung: 1|480
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: 0|480
Funktion Überspannungserkennung: Nein
Funktion Asymmetrieerkennung: Nein
Weitere Details
Mit abnehmbaren Klemmen: Nein
Ausführung des elektrischen Anschlusses: Schraubanschluss
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2|480
Breite: 22.5|528 mm
Höhe: 90 mm
Tiefe: 73 mm
Spannungsart der Versorgungsspannung: 0
Externe Stromversorgung erforderlich: Nein
Spannungsart der Betriebsspannung: 1
Bemessungsschaltstrom: 0
Versorgungsspannung AC 50 Hz: 183|528
Versorgungsspannung AC 60 Hz: 0
Versorgungsspannung DC: 0
Betriebsspannung AC 50 Hz: AC
Betriebsspannung AC 60 Hz: 1
Betriebsspannung DC: 22.5
