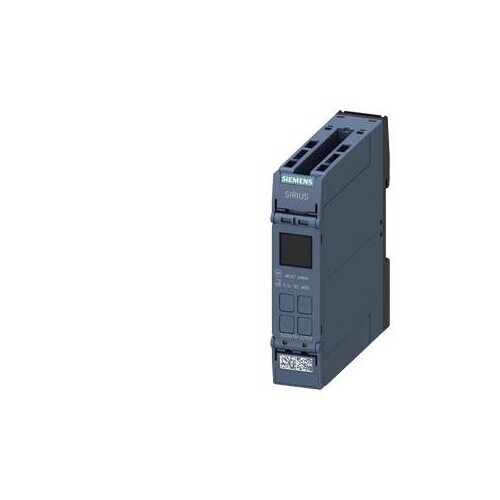

3UG5618-2CR20 Siemens Netzüberwachungsrelais, digital, Phasen

33109385
1 Stk
4047621099972
DE
85364900
weitere Infos weitere Infos ausblenden
Siemens
3UG5618-2CR20
beantwortete(n) Fragen weitere Varianten
Digital einstellbares Überwachungsrelais Phasenausfall-, Phasenfolge-, Asymmetrie-, Frequenz-, Über- und Unterspannungsüberwachung mit Phasenfolgekorrektur 3x 90-690 V AC, 15-70 Hz 2 Wechsler Federzuganschluss Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG5 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie, Unter- und Überspannung sowie Frequenz, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren, Kränen oder Solar- und Windkraftanlagen.Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Eine automatische Drehrichtungskorrektur ist auf Wunsch möglich. Für die Kommunikationsanbindung steht eine Variante mit IO-Link zur Verfügung. Zusätzlich sind Geräte mit SIL 1/PL c Zertifizierung verfügbar.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Ersatzklemmen und Plombierabdeckungen, ist einheitlich für alle Relais.Die Netzüberwachungsrelais 3UG5 lösen die bewährte Baureihe 3UG4 ab.SIRIUS Relais - ein Programm für alle Fälle.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das digitale Netzüberwachungsrelais 3UG5618-2CR20 von Siemens SIRIUS bietet umfassende Funktionen zur Überwachung von Phasenfolge, Phasenausfall, Asymmetrie, Frequenz sowie Über- und Unterspannung. Mit einer Bemessungssteuerspeisespannung von 90 bis 690 V AC und einem Frequenzbereich von 15 bis 70 Hz ist es ideal für den Einsatz in stabilen und instabilen elektrischen Netzen. Das Relais verfügt über eine hohe mechanische Lebensdauer von 10 Millionen Schaltspielen und eine elektrische Lebensdauer von 100.000 Schaltspielen bei AC-15. Die einstellbare Ansprech- und Rückfallverzögerungszeit von 0,1 bis 30 Sekunden ermöglicht eine flexible Anpassung an spezifische Anwendungen. Mit einer kompakten Baugröße von 100 mm Höhe, 22,5 mm Breite und 90 mm Tiefe sowie der Schutzart IP20 ist es für verschiedene Installationen geeignet. Das Relais ist mit einem Federzuganschluss ausgestattet, was die Installation und Wartung erheblich erleichtert. Es ist ein zuverlässiger Partner für die Überwachung von elektrischen Anlagen und Maschinen.

Produktinfos

Produktfunktion: Netzüberwachung
Spannungsart zur Überwachung: AC
Bemessungssteuerspeisespannung bei AC 50 Hz: 90 ... 690 V
Bemessungssteuerspeisespannung bei AC 60 Hz: 90 ... 690 V
Frequenzbereich: 15 ... 70 Hz
Anzahl der Wechsler: 2
Verlustleistung maximal: 2 W
Verlustleistung maximal (V·A): 5,1 VA
Isolationsspannung: 690 V
Schutzart (IP): IP20
Höhe: 100 mm
Breite: 22,5 mm
Tiefe: 90 mm
Umgebungstemperatur (Betrieb): -25 ... +60 °C
Umgebungstemperatur (Lagerung): -40 ... +85 °C
Umgebungstemperatur (Transport): -40 ... +85 °C
Mechanische Lebensdauer (Schaltspiele): 10.000.000
Elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V: 100.000
Einstellbare Ansprechverzögerungszeit: 0,1 ... 30 s
Einstellbare Rückfallverzögerungszeit: 0,1 ... 30 s
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

28482336
Preisanzeige nur nach Anmeldung
01326325
Preisanzeige nur nach Anmeldung
24856462
Preisanzeige nur nach Anmeldung
21676237
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3UG5618-2CR20

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 90|690 V
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 90|690 V
Min. einstellbare Ansprechverzögerungszeit: 0.1 s
Max. zulässige Ansprechverzögerungszeit: 30 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 30 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: Ja
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Ja
Weitere Details
Mit abnehmbaren Klemmen: Ja
Ausführung des elektrischen Anschlusses: Federzuganschluss
Anzahl der Kontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 60 Hz: 90|690 V
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 22.5 mm
Höhe: 100 mm
Tiefe: 90 mm
