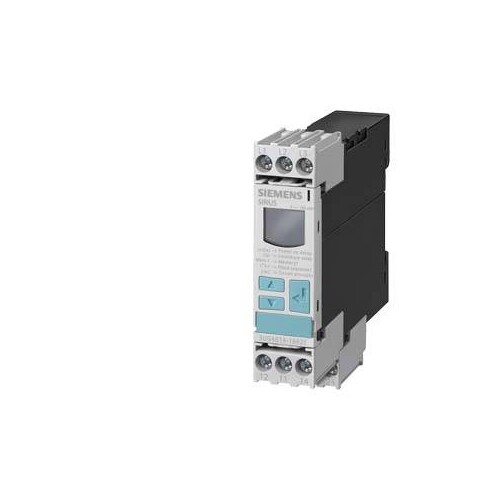

3UG4617-1CR20 Siemens Überwachungsrelais 250VAC 2S/2Ö

20250181
2434222
1 Stk
4011209648395
DE
85364900
3UG4617-1CR20
beantwortete(n) Fragen weitere Varianten
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5618-1CR20 PH.FOL. PH.AUSF.3X160-690V SCHR Digitales Überwachungsrelais für 3-phasige Netzspannung autom. Phasenfolge-Korrektur Phasenausfall 3 x 160 bis 690 V AC 50 bis 60Hz Unter- und Überspg. 160-690V Hysterese 1-20 V Ausschaltverzögerung 0-20 s Asymmetrie 0-20% 1 W für Phasenkorrektur 1 W für Netzfehler Schraubanschluss Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link bzw. mit automatischer Drehrichtungskorrektur.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das Siemens Überwachungsrelais 3UG4617-1CR20 ist ein digitales, einstellbares Netzüberwachungsrelais, das für die Überwachung von 3-phasigen Netzspannungen entwickelt wurde. Es bietet Funktionen zur Phasenfolgeüberwachung, Phasenausfallerkennung sowie Unter- und Überspannungserkennung. Mit einem Spannungsbereich von 160 bis 690 V AC und einer Hysterese von 1-20 V ist es ideal für den Einsatz in industriellen Anwendungen, wo Stabilität und Sicherheit entscheidend sind. Die einstellbare Ausschaltverzögerung von bis zu 20 Sekunden und die Möglichkeit zur Asymmetrieerkennung ermöglichen eine flexible Anpassung an verschiedene Betriebsbedingungen. Mit einer kompakten Bauform von 92 mm Höhe, 22,5 mm Breite und 91 mm Tiefe ist es einfach in bestehende Systeme zu integrieren. Die Schutzart IP20 gewährleistet den Einsatz in geschützten Umgebungen. Das Relais ist mit abnehmbaren Anschlussklemmen für eine einfache Installation ausgestattet und bietet eine hohe mechanische Lebensdauer von bis zu 10 Millionen Schaltspielen.

Produktinfos

Produktfunktion: Phasenüberwachungsrelais
Spannungsart zur Überwachung: AC
Bemessungssteuerspeisespannung (AC 50 Hz): 160-690 V
Bemessungssteuerspeisespannung (AC 60 Hz): 160-690 V
Hysterese: 1-20 V
Ausschaltverzögerung: 0-20 s
Asymmetrie: 0-20 %
Schutzart (IP): IP20
Schockfestigkeit: 15 g / 11 ms
Stoßspannungsfestigkeit: 6 kV
Mechanische Lebensdauer: 10.000.000 Schaltspiele
Elektrische Lebensdauer (AC-15 bei 230 V): 100.000 Schaltspiele
Strombelastbarkeit des Ausgangsrelais (AC-15 bei 250 V): 3 A
Strombelastbarkeit des Ausgangsrelais (DC-13 bei 24 V): 1 A

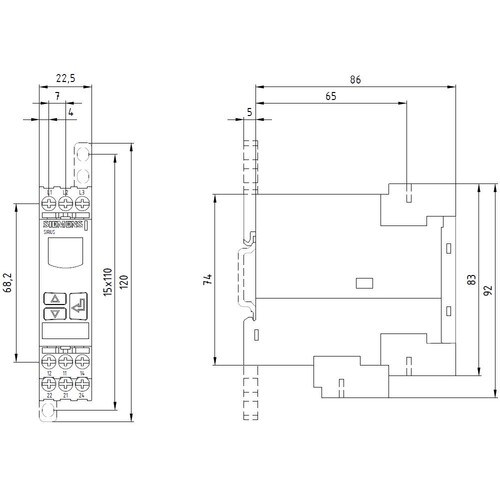

Höhe: 92 mm
Breite: 22,5 mm
Tiefe: 91 mm
Einbaulage: beliebig
Befestigungsart: Schnappbefestigung
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 160|690 V
Bemessungssteuerspeisespannung DC: 160|690 V
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 160|690 V
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 1 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 20 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: 1|690
Funktion Unterspannungserkennung: 1|690
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Ja
Weitere Details
Mit abnehmbaren Klemmen: Ja
Ausführung des elektrischen Anschlusses: Schraubanschluss
Anzahl der Kontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 60 Hz: 160|690 V
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 22.5 mm
Höhe: 92 mm
Tiefe: 91 mm
