  6. 3UG46162CR20 SIEMENS Digitales Überwachungsrelais für Dreiph.Spann.

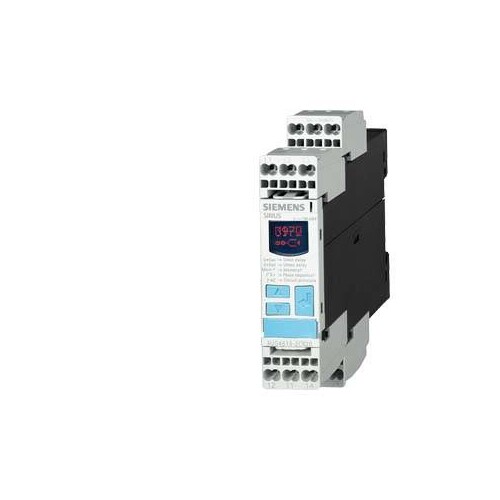

3UG46162CR20 SIEMENS Digitales Überwachungsrelais für Dreiph.Spann.

20833828
5195752
1 Stk
4011209642591
DE
85364900
weitere Infos weitere Infos ausblenden
Siemens
3UG4616-2CR20
beantwortete(n) Fragen weitere Varianten
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5616-2CR20 PH.FOL.PH.AUSF.3X160-690V FEDER Digitales Überwachungsrelais für 3-Phasen-Spg. mit N-Leiter zuschaltbare Phasenfolge Phasenausfall 3 x 90 bis 400 V AC 50 bis 60Hz Unter- und Überspg. 90-400V Hysterese 1-20 V je 0-20 s für Umin und Umax 1 W für Umin 1 W für Umax Federzugklemme Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link bzw. mit automatischer Drehrichtungskorrektur.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - ein Programm für alle Fälle.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das digitale Überwachungsrelais 3UG4616-2CR20 von Siemens bietet eine zuverlässige Überwachung von 3-Phasen-Spannungen mit einem breiten Spannungsbereich von 90 bis 400 V AC. Es ist mit einer Hysterese von 1 bis 20 V und einer einstellbaren Ansprechverzögerungszeit von 0,1 bis 20 s ausgestattet, was eine flexible Anpassung an verschiedene Anwendungen ermöglicht. Mit einer hohen mechanischen Lebensdauer von 10 Millionen Schaltspielen und einer elektrischen Lebensdauer von 100.000 Schaltspielen bei AC-15 ist dieses Relais ideal für den Einsatz in industriellen Anwendungen. Die Schutzart IP20 sorgt für einen sicheren Betrieb in geschützten Umgebungen. Das Relais ist einfach zu installieren, dank der Federzugklemmen und ist für eine Vielzahl von Anwendungen in der Automatisierungstechnik geeignet.

Produktinfos

Spannungsart zur Überwachung: AC
Bemessungssteuerspeisespannung AC 50 Hz: 90 ... 400 V
Bemessungssteuerspeisespannung AC 60 Hz: 90 ... 400 V
Messbare Spannung bei AC: 90 ... 400 V
Hysterese: 1 ... 20 V
Ansprechverzögerungszeit: 0,1 ... 20 s
Stoßspannungsfestigkeit: 6 kV
Schutzart (IP): IP20

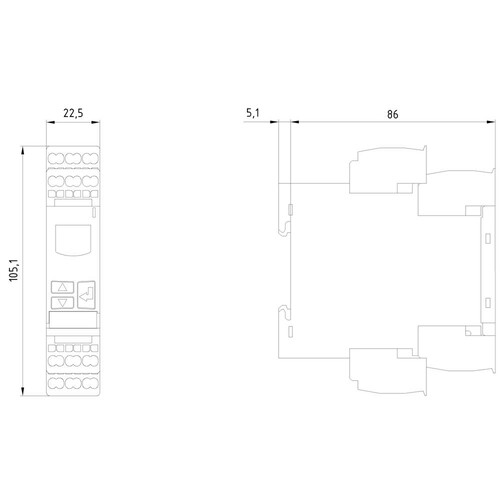

Höhe: 103 mm
Breite: 22,5 mm
Tiefe: 91 mm
Betriebsstrom bei 17 V minimal: 5 mA
Mechanische Lebensdauer (Schaltspiele): 10.000.000
Elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V: 100.000
Thermischer Strom des Schaltelements maximal: 5 A
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20104931
Preisanzeige nur nach Anmeldung
02243649
Preisanzeige nur nach Anmeldung
20104973
Preisanzeige nur nach Anmeldung
20110202
Preisanzeige nur nach Anmeldung
02279286
Preisanzeige nur nach Anmeldung
02279356
Preisanzeige nur nach Anmeldung
20141919
Preisanzeige nur nach Anmeldung
20172376
Preisanzeige nur nach Anmeldung
20286028
Preisanzeige nur nach Anmeldung
20132343
Preisanzeige nur nach Anmeldung
20240374
Preisanzeige nur nach Anmeldung
20030815
Preisanzeige nur nach Anmeldung
02279265
Preisanzeige nur nach Anmeldung
20182379
Preisanzeige nur nach Anmeldung
20834122
Preisanzeige nur nach Anmeldung

Download

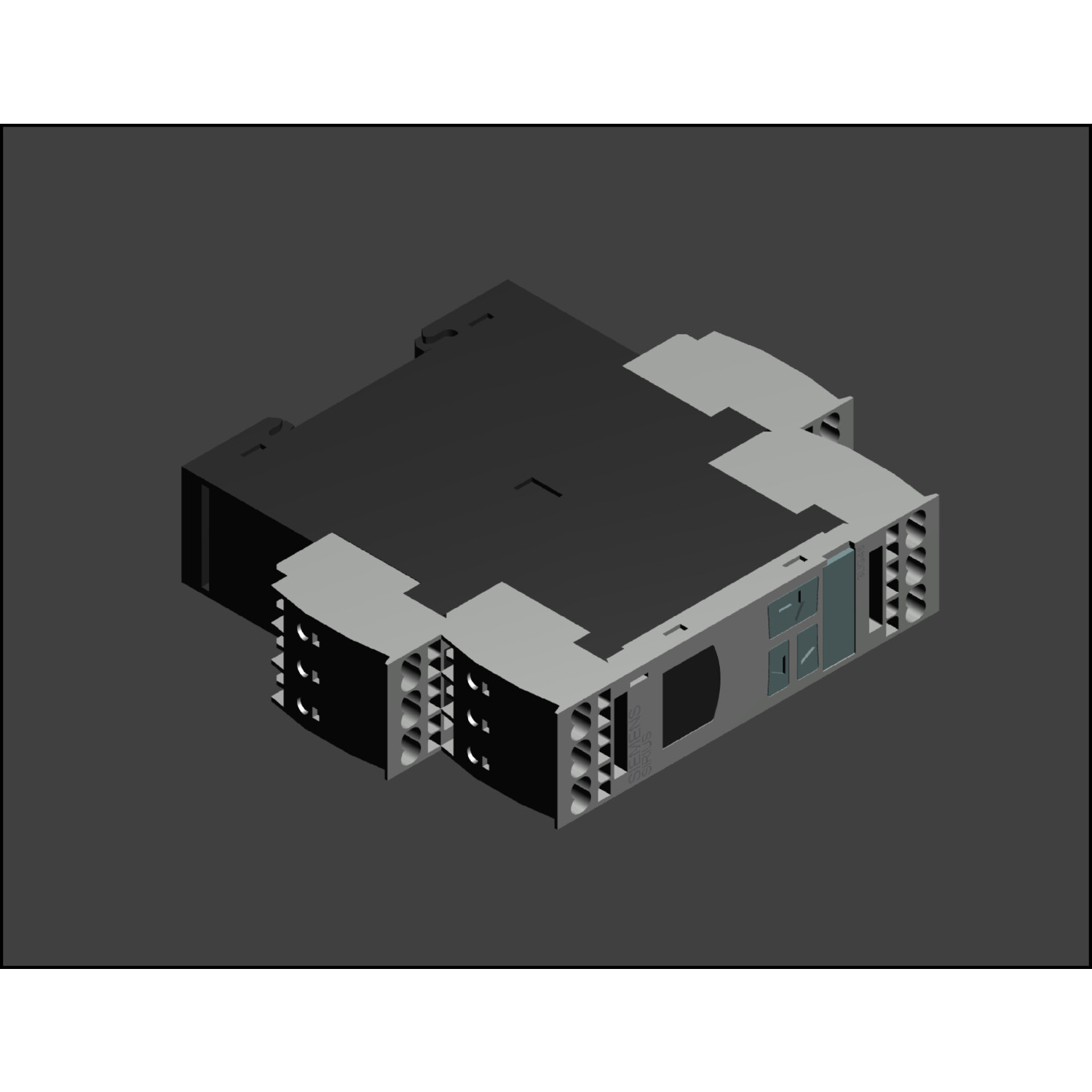

3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3UG4616-2CR20

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 90|400 V
Bemessungssteuerspeisespannung DC: 90|400 V
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 90|400 V
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 1 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 20 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: 1|400
Funktion Unterspannungserkennung: 1|400
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Ja
Weitere Details
Mit abnehmbaren Klemmen: Ja
Ausführung des elektrischen Anschlusses: Federzuganschluss
Anzahl der Kontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 60 Hz: 90|400 V
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 22.5 mm
Höhe: 103 mm
Tiefe: 91 mm
