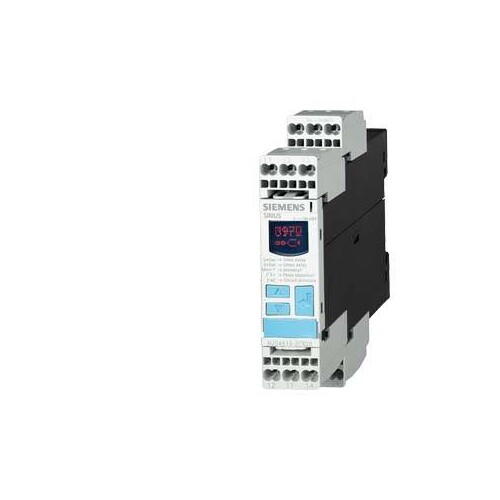

3UG4615-2CR20 SIEMENS Digitales Überwach ungsrelais für Dreiphasige Netzspannung

20298810
5195700
1 Stk
4011209642584
DE
85364900
3UG4615-2CR20
beantwortete(n) Fragen weitere Varianten
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5616-2CR20 PH.FOL.PH.AUSF.3X160-690V FEDER Digitales Überwachungsrelais für 3-phasige Netzspannung zuschaltbare Phasenfolge Phasenausfall 3 x 160 bis 690 V AC 50 bis 60Hz Unter- und Überspg. 160-690V Hysterese 1-20 V je 0-20 s für Umin und Umax 1 W für Umin 1 W für Umax Federzugtechnik Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link bzw. mit automatischer Drehrichtungskorrektur.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das Siemens 3UG4615-2CR20 Digitale Überwachungsrelais ist ein hochentwickeltes Gerät zur Überwachung von dreiphasigen Netzspannungen. Es unterstützt Spannungen von 160 bis 690 V bei 50 und 60 Hz und bietet Funktionen wie Phasenfolgeüberwachung, Phasenausfallerkennung sowie Unter- und Überspannungserkennung. Mit einer einstellbaren Ansprechverzögerungszeit von 0,1 bis 20 Sekunden und einer maximalen Rückfallverzögerungszeit von 20 Sekunden ist es flexibel einsetzbar. Das Relais hat eine kompakte Bauform mit Abmessungen von 94 mm Höhe, 22,5 mm Breite und 91 mm Tiefe, und ist für einen Temperaturbereich von -25 bis +60 °C geeignet. Mit einer mechanischen Lebensdauer von bis zu 10 Millionen Betätigungen und einer Schutzart IP20 ist es ideal für industrielle Anwendungen. Die einfache Installation erfolgt über Federzuganschlüsse, die eine wartungsfreie Verbindung gewährleisten.

Produktinfos

Produktbezeichnung: Digitales Überwachungsrelais für Dreiphasige Netzspannung
Bemessungssteuerspeisespannung AC 50 Hz: 160 ... 690 V
Bemessungssteuerspeisespannung AC 60 Hz: 160 ... 690 V
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 160 ... 690 V
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 1 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 20 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: Ja
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Ja
Anzahl der CO Kontakte: 2
Schutzart (IP): IP20

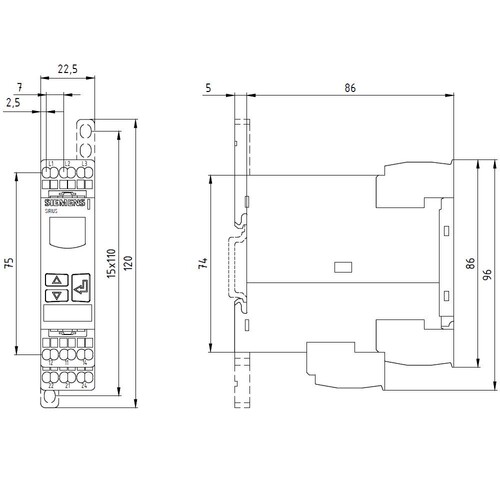

Höhe: 94 mm
Breite: 22.5 mm
Tiefe: 91 mm
Betriebstemperatur: -25 ... +60 °C
Lagertemperatur: -40 ... +85 °C
Betriebsfrequenz mit 3RT2 Kontaktor: 5000 1/h
Mechanische Lebensdauer: 10.000.000
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 160|690 V
Bemessungssteuerspeisespannung DC: 160|690 V
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 160|690 V
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 1 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 20 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: 1|690
Funktion Unterspannungserkennung: 1|690
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Ja
Weitere Details
Mit abnehmbaren Klemmen: Ja
Ausführung des elektrischen Anschlusses: Federzuganschluss
Anzahl der Kontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 60 Hz: 160|690 V
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 22.5 mm
Höhe: 94 mm
Tiefe: 91 mm
