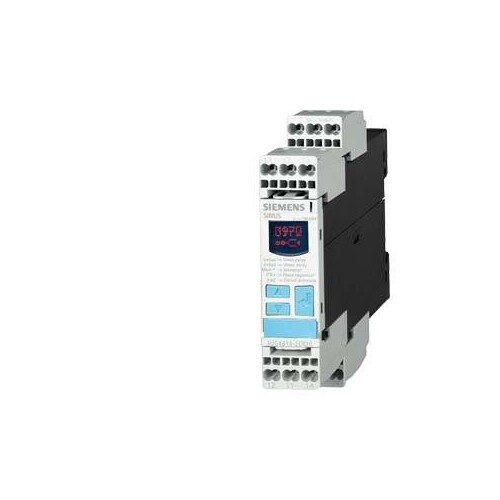

3UG4614-2BR20 SIEMENS Digitales 3-phasen Überwachungsrelais asymetric

20141184
5192774
1 Stk
4011209642577
DE
85364900
3UG4614-2BR20
beantwortete(n) Fragen weitere Varianten
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5514-2BR20 PH.FOL.PH.AUSF.3X160-690V FEDER Digitales Überwachungsrelais Asymmetrie 0-20% zuschaltbare Phasenfolge Phasenausfall 3 x 160 bis 690 V AC 50 bis 60Hz Unterspannung 160-690 V Hysterese 1-20 V Ein- und Abschaltverzög. 0-20 s 2 Wechsler Federzugtechnik Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link bzw. mit automatischer Drehrichtungskorrektur.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das digitale 3-phasen Überwachungsrelais 3UG4614-2BR20 von Siemens ist ein hochmodernes Gerät zur Überwachung von Phasenfolge, -ausfall und -asymmetrie in industriellen Anwendungen. Mit einer Bemessungssteuerspeisespannung von 160 bis 690 V AC und einer Hysterese von 1-20 V ist es ideal für die Überwachung instabiler Netze. Die Ansprechverzögerungszeit kann zwischen 0,1 und 20 Sekunden eingestellt werden, was eine flexible Anpassung an spezifische Anforderungen ermöglicht. Das Relais bietet zwei Wechsler und ist mit einer Schutzart von IP20 ausgestattet, was es für den Einsatz in geschützten Umgebungen geeignet macht. Mit einer mechanischen Lebensdauer von bis zu 10 Millionen Schaltspielen und einer elektrischen Lebensdauer von 100.000 Schaltspielen bei AC-15 ist es äußerst zuverlässig. Die kompakte Bauweise mit Abmessungen von 94 mm Höhe, 22,5 mm Breite und 91 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme.

Produktinfos

Produktfunktion: Phasenüberwachungsrelais
Spannungsart zur Überwachung: AC
Bemessungssteuerspeisespannung: 160-690 V AC
Hysterese: 1-20 V
Ansprechverzögerungszeit: 0,1-20 s
Anzahl der Wechsler: 2
Schutzart (IP): IP20

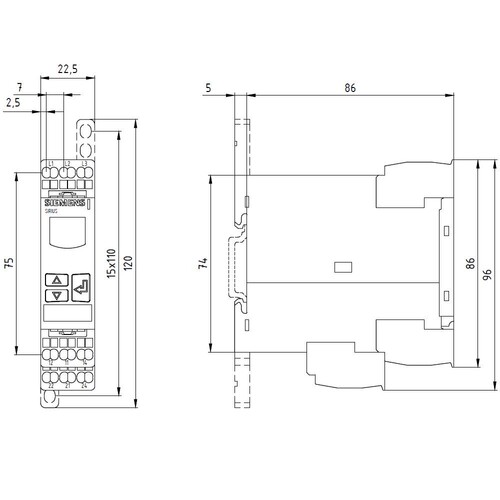

Höhe: 94 mm
Breite: 22,5 mm
Tiefe: 91 mm
Umgebungstemperatur (Betrieb): -25 bis +60 °C
Mechanische Lebensdauer: 10.000.000 Schaltspiele
Elektrische Lebensdauer (AC-15 bei 230 V): 100.000 Schaltspiele
Schockfestigkeit: 15g / 11 ms
Schwingfestigkeit: 1-6 Hz: 15 mm, 6-500 Hz: 2g
RoHS-Richtlinie: Ja
Verschmutzungsgrad: 3
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 160|690 V
Bemessungssteuerspeisespannung DC: 160|690 V
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 160|690 V
Min. einstellbare Ansprechverzögerungszeit: 0.1 s
Max. zulässige Ansprechverzögerungszeit: 20 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 20 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: 1|690
Funktion Unterspannungserkennung: 1|690
Funktion Überspannungserkennung: Nein
Funktion Asymmetrieerkennung: Ja
Weitere Details
Mit abnehmbaren Klemmen: Ja
Ausführung des elektrischen Anschlusses: Federzuganschluss
Anzahl der Kontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 60 Hz: 160|690 V
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 22.5 mm
Höhe: 94 mm
Tiefe: 91 mm
