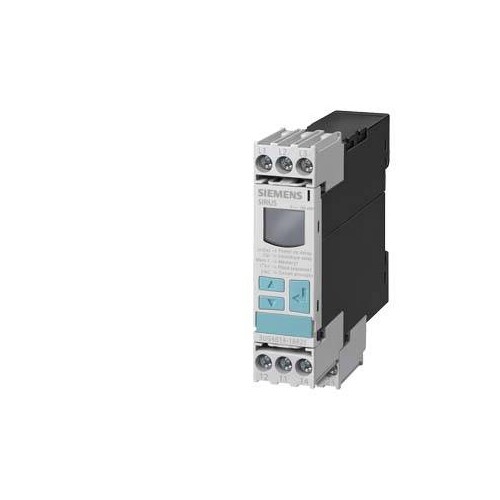

3UG4614-1BR20 SIEMENS Überwachungsrelais Phasenfolge

20274177
2434216
1 Stk
4011209648388
DE
85364900
3UG4614-1BR20
beantwortete(n) Fragen weitere Varianten
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5514-1BR20 PH.FOL. PH.AUSF.3X160-690V SCHR Digitales Überwachungsrelais Asymmetrie 0-20% zuschaltbare Phasenfolge Phasenausfall 3 x 160 bis 690 V AC 50 bis 60Hz Unterspannung 160-690 V Hysterese 1-20 V Ein- und Abschaltverzög. 0-20 s 2 Wechsler Schraubanschluss Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link bzw. mit automatischer Drehrichtungskorrektur.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das digitale Überwachungsrelais 3UG4614-1BR20 von Siemens ist ein hochentwickeltes Gerät zur Überwachung von Phasenfolge, Phasenausfall und Asymmetrie in elektrischen Netzwerken. Mit einem Spannungsbereich von 160 bis 690 V AC und einer einstellbaren Ansprechverzögerungszeit von 0,1 bis 20 Sekunden, bietet es Flexibilität und Anpassungsfähigkeit für verschiedene Anwendungen, einschließlich Klimakompressoren und Baustellenkompressoren. Das Relais verfügt über zwei Wechslerkontakte und ist mit einer Schraubanschluss-Technologie ausgestattet, die eine einfache Installation ermöglicht. Die integrierte Diagnosefunktion zeigt Istwerte und Netzfehlerarten an, was die Überwachung und Wartung erleichtert. Mit einer kompakten Bauweise von 22,5 mm Breite, 92 mm Höhe und 91 mm Tiefe ist es ideal für den Einsatz in Schaltschrankanwendungen geeignet. Das Gerät ist international zertifiziert und bietet eine zuverlässige Lösung für instabile Netzbedingungen.

Produktinfos

Elektrischer Anschluss: Schraubanschluss
Mit abnehmbaren Klemmen: Ja
Spannungsart der Versorgungsspannung: AC
Versorgungsspannung bei AC 50 Hz: 160..690 V
Versorgungsspannung bei AC 60 Hz: 160..690 V
Versorgungsspannung bei DC: 0..0 V
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: Ja
Funktion Überspannungserkennung: Nein
Funktion Asymmetrieerkennung: Ja
Spannungsmessbereich: 160..690 V
Min. einstellbare Ansprechverzögerungszeit: 0.1 s
Max. zulässige Ansprechverzögerungszeit: 20 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 20 s
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2

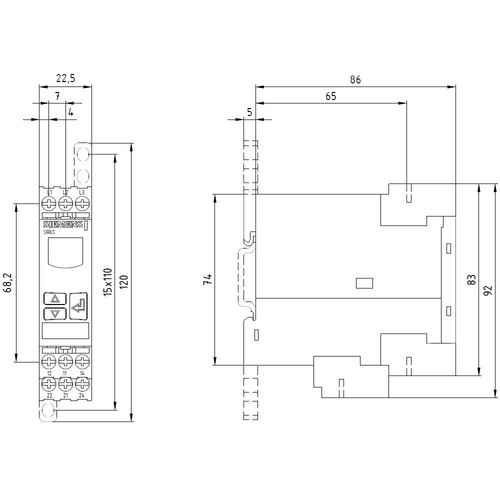

Breite: 22.5 mm
Höhe: 92 mm
Tiefe: 91 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 160|690 V
Bemessungssteuerspeisespannung DC: 160|690 V
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 160|690 V
Min. einstellbare Ansprechverzögerungszeit: 0.1 s
Max. zulässige Ansprechverzögerungszeit: 20 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 20 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: 1|690
Funktion Unterspannungserkennung: 1|690
Funktion Überspannungserkennung: Nein
Funktion Asymmetrieerkennung: Ja
Weitere Details
Mit abnehmbaren Klemmen: Ja
Ausführung des elektrischen Anschlusses: Schraubanschluss
Anzahl der Kontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 60 Hz: 160|690 V
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 22.5 mm
Höhe: 92 mm
Tiefe: 91 mm
