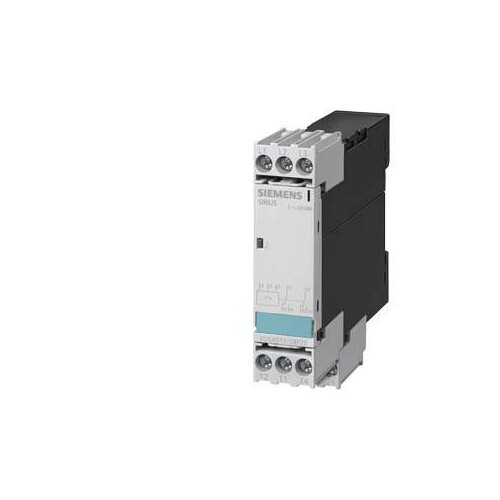

3UG45-11-1BP20 Siemens Überwachungsrelais

20605389
4990983
1 Stk
4011209642225
DE
85364900
3UG4511-1BP20
beantwortete(n) Fragen weitere Varianten
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5511-1BR20 PH.FOL.UEBERW. 3X320-500V 2W Analoges Überwachungsrelais Phasenfolgeüberwachung 3 x 320...500 V AC 50...60 Hz 2 Wechsler Schraubanschluss Netzüberwachungsrelais mit fester Funktion SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie, z. B. bei ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.Weltweiter Einsatz durch internationale Zertifikate. Unterschiedliche Varianten ermöglichen anwendungsfallbezogene Produktauswahl. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Varianten mit Weitspannungsbereich ohne Hilfsspannung sind in allen Netzen der Welt einsetzbar.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das Siemens Überwachungsrelais 3UG45-11-1BP20 ist ein hochmodernes Gerät zur Phasenfolgeüberwachung, das für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Überwachungsfunktion für Spannungen von 320 bis 500 V AC und einer Reaktionszeit von maximal 450 ms bietet es zuverlässige Sicherheit und Schutz. Das Relais verfügt über zwei Wechslerkontakte und ist mit einer LED-Anzeige ausgestattet, die den Betriebsstatus klar anzeigt. Es ist für Temperaturen von -25 bis +60 °C geeignet und hat eine kompakte Bauform mit einer Breite von nur 22,5 mm. Die Schutzart IP20 gewährleistet, dass das Relais in geschützten Umgebungen eingesetzt werden kann. Ideal für Anwendungen wie Klimakompressoren oder Baustellenkompressoren, bietet dieses Relais eine hohe Lebensdauer von bis zu 10 Millionen Schaltzyklen und ist somit eine hervorragende Wahl für zuverlässige Überwachungslösungen.

Produktinfos

Typ der Spannung zur Überwachung: AC
Anzahl der Pole für den Hauptstromkreis: 3
Messbarer Spannungsbereich bei AC: 320 ... 500 V
Anzeigeversion: LED
Funktion Phasenfolgeüberwachung: Ja
Ansprechzeit maximal: 450 ms
Betriebsspannung: 320 ... 500 V AC
Betriebsbereichfaktor der Betriebsspannung: 1 ... 1
Stoßspannungsfestigkeit: 6 kV
Aktive Leistungsaufnahme: 2 W
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +60 °C
Lagerungstemperatur: -40 ... +85 °C

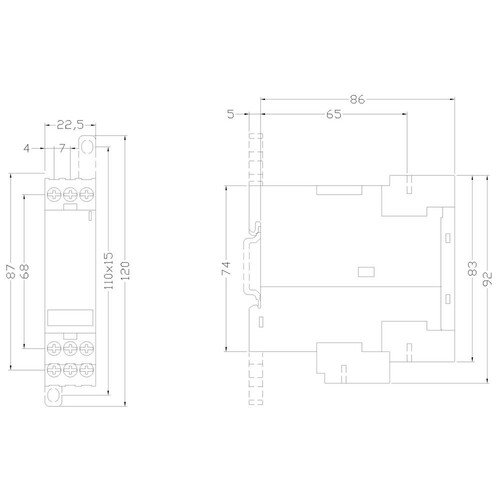

Höhe: 92 mm
Breite: 22,5 mm
Tiefe: 91 mm
Montageart: Snap-on Montage
Anzahl der Wechslerkontakte: 2
Maximale thermische Stromstärke: 5 A
Mechanische Lebensdauer (Schaltzyklen): 10.000.000
Elektrische Lebensdauer (Schaltzyklen) bei AC-15: 100.000
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 320|500 V
Bemessungssteuerspeisespannung DC: 320|500 V
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 320|500 V
Min. einstellbare Ansprechverzögerungszeit: 2 s
Max. zulässige Ansprechverzögerungszeit: 0 s
Min. einstellbare Rückfallverzögerungszeit: 22.5 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: 0|500
Funktion Unterspannungserkennung: 0|500
Funktion Überspannungserkennung: Nein
Funktion Asymmetrieerkennung: Nein
Weitere Details
Mit abnehmbaren Klemmen: Ja
Ausführung des elektrischen Anschlusses: Schraubanschluss
Anzahl der Kontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 60 Hz: 320|500 V
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 22.5 mm
Höhe: 92 mm
Tiefe: 91 mm
