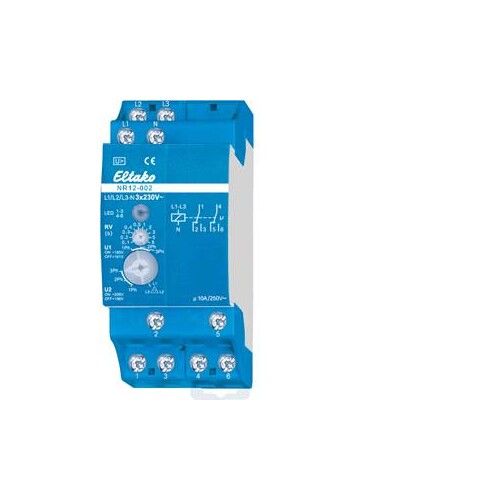

22002330 ELTAKO NR12-002-3X230V NETZ- üBERWACH. RELAIS 2 WECHSLER 10A 250V

02258566
1393084
1 Stk
4010312202548
CN
85364900
22002330
beantwortete(n) Fragen weitere Varianten
2 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung; U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
Anmerkungen zur LIMMERT-KI

Das ELTAKO NR12-002-3x230V Netzüberwachungsrelais bietet eine zuverlässige Lösung zur Überwachung von 230V AC Spannungen in industriellen Anwendungen. Mit zwei potenzialfreien Wechslern und einer maximalen Schaltleistung von 10A bei 250V AC ist dieses Gerät ideal für die Überwachung von Drehfeldern und Außenleitern. Der Stand-by-Verlust beträgt nur 0,8 Watt, was es zu einer energieeffizienten Wahl macht. Mit einer Breite von 36 mm und einer Tiefe von 58 mm ist es für die Montage auf einer DIN-EN 60715 TH35 Tragschiene konzipiert. Das Relais bietet eine Vielzahl von Funktionen, darunter Phasenfolgeüberwachung, Phasenausfallerkennung und Unterspannungserkennung. Die Rückfallverzögerungszeit ist einstellbar von 0,1 bis 8 Sekunden, was zusätzliche Flexibilität bei der Anwendung ermöglicht.

Produktinfos

Anzahl der Wechsler: 2
Maximale Schaltleistung: 10 A / 250 V AC
Maximale Geräteabsicherung: 16 A
Stand-by-Verlust: 0,8 W
Breite: 36 mm
Tiefe: 58 mm
Montageart: Reiheneinbaugerät für DIN-EN 60715 TH35
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 250 V
Min. Rückfallverzögerungszeit: 0,1 s
Max. Rückfallverzögerungszeit: 8 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: Ja
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: AC
Spannungsmessbereich: 250|250 V
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 8 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: Ja
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Nein
Weitere Details
Mit abnehmbaren Klemmen: Nein
Ausführung des elektrischen Anschlusses: Schraubanschluss
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 36 mm
Höhe: 58 mm
Tiefe: 58 mm
Spannungsart der Versorgungsspannung: AC
Externe Stromversorgung erforderlich: Nein
Spannungsart der Betriebsspannung: AC
Bemessungsschaltstrom: 10
