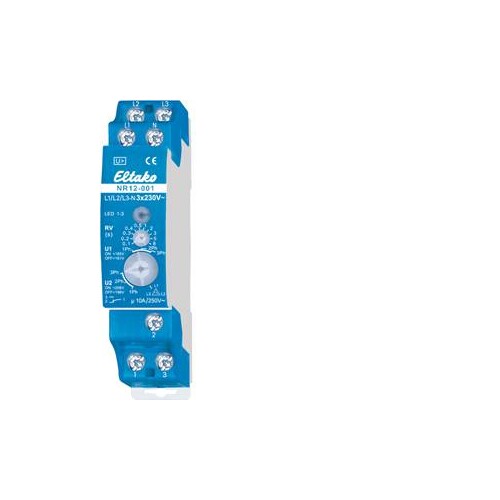

22001330 ELTAKO NR12-001-3X230V NETZ- ÜBERWACH. RELAIS 1S+1Ö 230V 10A

02111118
1393082
10 Stk
4010312202524
CN
85364900
weitere Infos weitere Infos ausblenden
Eltako
22001330
beantwortete(n) Fragen weitere Varianten
Netzüberwachungsrelais mit Drehfeldüberwachung. 1 Wechsler potenzialfrei 10A/250V AC. 1 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung; U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Eltako Netzüberwachungsrelais NR12-001-3x230V bietet eine zuverlässige Überwachung von 230 V AC Spannung zwischen bis zu drei Außenleitern und dem Neutralleiter. Es ist mit einem potenzialfreien Wechsler ausgestattet, der eine maximale Schaltleistung von 10 A bei 250 V AC unterstützt. Mit einer kompakten Baugröße von nur 18 mm Breite und 58 mm Tiefe ist es für die Montage auf einer DIN-EN 60715 TH35 Tragschiene konzipiert. Die LED-Anzeige informiert über die korrekt anliegende Spannung und ermöglicht eine einfache Fehlerdiagnose. Die Rückfallverzögerung ist von 0,1 bis 8 Sekunden einstellbar, während die Anzugsverzögerung 0,5 Sekunden beträgt. Mit einem Stand-by-Verlust von nur 0,8 Watt ist dieses Relais energieeffizient und ideal für Anwendungen in der Industrie und im Gewerbe.

Produktinfos

Anzahl der Wechsler: 1
Maximale Schaltleistung: 10 A / 250 V AC
Maximale Leistung für LED-Lampen: 200 W
Maximale Leistung für Glühlampen: 2000 W
Stand-by-Verlust: 0,8 W
Montageart: Reiheneinbaugerät (DIN-EN 60715 TH35)
Breite: 18 mm
Tiefe: 58 mm
Versorgungsspannung L1-N: 180-250 V / 50 Hz
Rückfallverzögerung einstellbar: 0,1 bis 8 s
Anzugsverzögerung: 0,5 s
Maximale Geräteabsicherung: 16 A
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: Ja
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20005321
Preisanzeige nur nach Anmeldung
02013594
Preisanzeige nur nach Anmeldung
02201607
Preisanzeige nur nach Anmeldung
02086317
Preisanzeige nur nach Anmeldung
02013559
Preisanzeige nur nach Anmeldung
02201614
Preisanzeige nur nach Anmeldung
02107135
Preisanzeige nur nach Anmeldung
01342950
Preisanzeige nur nach Anmeldung
02053277
Preisanzeige nur nach Anmeldung
02066164
Preisanzeige nur nach Anmeldung
02013531
Preisanzeige nur nach Anmeldung
02013587
Preisanzeige nur nach Anmeldung
02236719
Preisanzeige nur nach Anmeldung
01202019
Preisanzeige nur nach Anmeldung
02086828
Preisanzeige nur nach Anmeldung
01218224
Preisanzeige nur nach Anmeldung
10014368
Preisanzeige nur nach Anmeldung
02025228
Preisanzeige nur nach Anmeldung

Download


Produktdatenblatt

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 250|250 V
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 230|230 V
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 8 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: Ja
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Nein
Weitere Details
Mit abnehmbaren Klemmen: Nein
Ausführung des elektrischen Anschlusses: Schraubanschluss
Anzahl der Kontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 60 Hz: 250|250 V
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 1
Breite: 18 mm
Höhe: 58 mm
Tiefe: 58 mm
Spannungsart der Versorgungsspannung: AC
Externe Stromversorgung erforderlich: Nein
Spannungsart der Betriebsspannung: AC
Bemessungsschaltstrom: 10
Versorgungsspannung DC: 230|230
Betriebsspannung AC 50 Hz: 180|250
