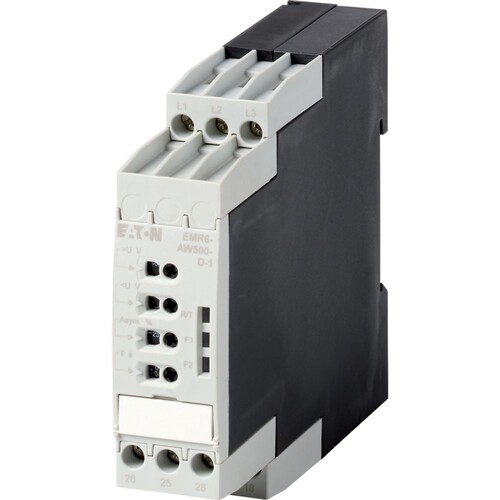

184764 Eaton EMR6 AW500 D 1 Multifunktionale Phasenwächter

31442496
8109581
1 Stk
4015081788002
DE
8536490099
weitere Infos weitere Infos ausblenden
Eaton
184764
beantwortete(n) Fragen weitere Varianten
Phasenwächter, Sortiment: Mess- und Überwachungsrelais EMR, multifunktional, Stromversorgung aus dem Messkreis, Einschaltverzögerung/Ausschaltverzögerung: keine = 0 oder einstellbar zwischen 0,1 - 30 s, Unsymmetrie-Schwellenwerte einstellbar 2 - 25 % vom Mittelwert der Phasenspannungen, Dreiphasennetze, Überwachungsspannung je Phase: UN= 300 - 500 V AC, 50/60 Hz V AC, Überwachung von: Phasenfolge (deaktivierbar), Phasenausfall, Überspannung, Unterspannung, Ungleichgewicht, Versorgungsspannung: 300 - 500 V AC, 50/60 Hz, Einbaulage: beliebig, Befestigung: Schnappbefestigung, Hutschiene IEC/EN 60715, Breite: 22,5 mm, Normen und Bestimmungen: IEC, UL, CSA, CCC, GL
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Eaton EMR6 AW500 D 1 ist ein multifunktionaler Phasenwächter, der für die Überwachung von Dreiphasennetzen entwickelt wurde. Er bietet eine Spannungsversorgung von 300 bis 500 V AC und arbeitet bei Frequenzen von 50/60 Hz. Mit einer einstellbaren Ansprechverzögerung von 0,1 bis 30 Sekunden ermöglicht er eine flexible Anpassung an verschiedene Anwendungen. Die integrierte Überwachung umfasst Phasenfolge, Phasenausfall, Überspannung, Unterspannung und Asymmetrie, was ihn zu einem idealen Gerät für die Sicherheit und Effizienz in industriellen Anwendungen macht. Mit einer kompakten Bauweise von 22,5 mm Breite, 85,6 mm Höhe und 103,7 mm Tiefe ist er einfach zu installieren und passt in Standard-Hutschienen. Der EMR6 AW500 D 1 erfüllt die Normen IEC, UL, CSA und CCC, was seine Zuverlässigkeit unterstreicht.

Produktinfos

Spannungsversorgung: 300 - 500 V AC
Frequenz: 50/60 Hz
Ansprechverzögerung: 0.1 - 30 s
Schwellwerte einstellbar: 2 - 25 % vom Mittelwert der Phasenspannungen
Anzahl der Kontakte als Wechsler: 2
Befestigung: Schnappbefestigung Hutschiene IEC/EN 60715
Breite: 22,5 mm
Höhe: 85,6 mm
Tiefe: 103,7 mm
Betriebsspannung bei AC 50 Hz: 300 - 500 V
Betriebsspannung bei AC 60 Hz: 300 - 500 V
Bemessungsschaltstrom: 4 A
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: Ja
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

23406593
Preisanzeige nur nach Anmeldung
23406740
Preisanzeige nur nach Anmeldung
23406565
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 300|500 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: EV000460|
Spannungsmessbereich: 300|500 V
Min. einstellbare Ansprechverzögerungszeit: 0.1| s
Max. zulässige Ansprechverzögerungszeit: 30 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 30 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: Ja
Funktion Unterspannungserkennung: Ja
Funktion Überspannungserkennung: Ja
Funktion Asymmetrieerkennung: Ja
Weitere Details
Mit abnehmbaren Klemmen: Nein
Ausführung des elektrischen Anschlusses: Schraubanschluss
Anzahl der Kontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 60 Hz: 300|500 V
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 22.5 mm
Höhe: 85.6 mm
Tiefe: 103.7| mm
Bemessungsschaltstrom: 4
Betriebsspannung AC 60 Hz: 300|500
