2964319 Phoenix Schaltverstärker

30973538
5255354
1 Stk
CN
85365019

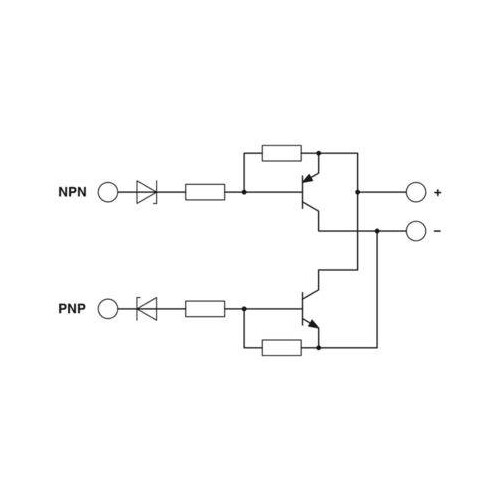

Inverter-Modul. Das Invertermodul invertiert die Signale masseschaltender NPN-Transistor-Ausgänge in plusschaltende PNP-Ausgänge, sowie auch Signale von PNP- in NPN-schaltende Signale.
Anmerkungen zur LIMMERT-KI

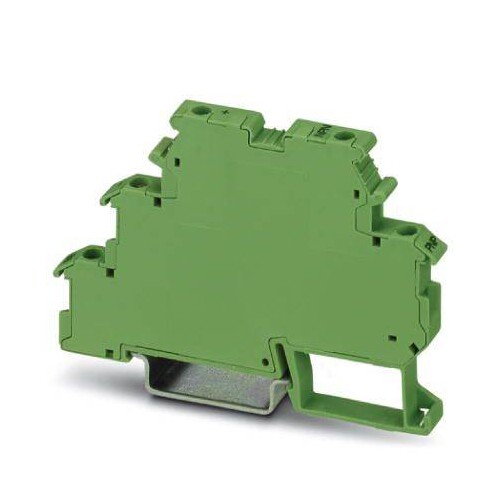

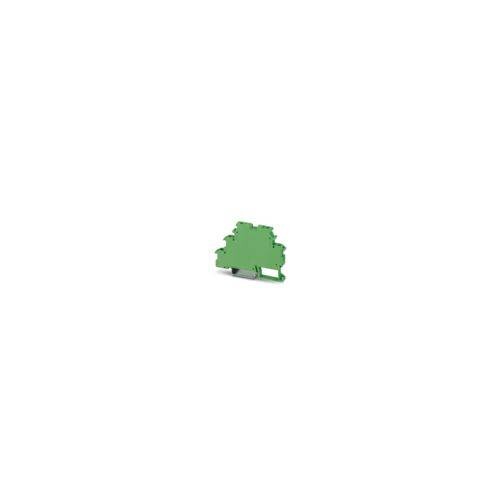

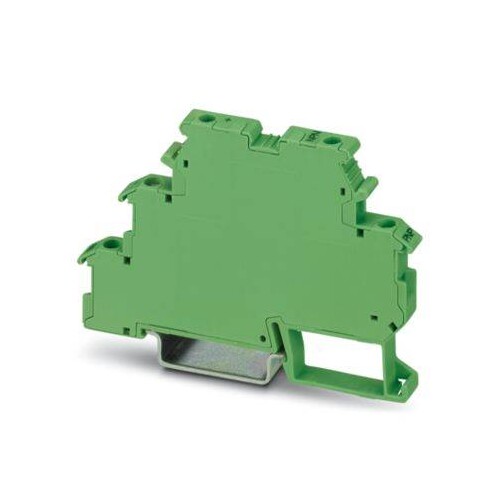

Der Phoenix Schaltverstärker DEK-TR/INV ist ein leistungsstarkes Invertermodul, das die Signale von masseschaltenden NPN-Transistor-Ausgängen in plusschaltende PNP-Ausgänge umwandelt und umgekehrt. Mit kompakten Abmessungen von 6,2 mm Breite, 80 mm Höhe und 56 mm Tiefe eignet sich dieses Modul ideal für verschiedene Anwendungen in der Automatisierungstechnik. Es unterstützt eine Versorgungsbereich von 20 V DC bis 30 V DC und bietet eine kontinuierliche Stromstärke von bis zu 200 mA. Der Schaltverstärker gewährleistet eine hohe Übertragungsfrequenz von bis zu 15 kHz und arbeitet zuverlässig in einem Temperaturbereich von -20 °C bis 50 °C. Der DEK-TR/INV ist somit die perfekte Lösung für die Signalumwandlung in modernen Steuerungssystemen.

Produktinfos

Breite: 6,2 mm
Höhe: 80 mm
Tiefe: 56 mm
Versorgungsbereich: 20 V DC ... 30 V DC
Stromstärke: 200 mA
Restspannung: < 1 V
Leckstrom: < 1 mA
Max. Übertragungsfrequenz: 15 kHz
Schaltspannung NPN-Eingang: < 5 V (bei U = 24 V)
Schaltspannung PNP-Ausgang: > 19 V
Min. Grenzwerte: -2 V
Max. Grenzwerte: 26 V (bei U = 24 V)
Umgebungstemperatur (Betrieb): -20 °C ... 50 °C
Umgebungstemperatur (Lager/Transport): -20 °C ... 70 °C
Anschlussmethode: Schraubanschluss
Querschnitt (fest) min.: 0,2 mm²
Querschnitt (fest) max.: 4 mm²
Querschnitt (flexibel) min.: 0,2 mm²
Querschnitt (flexibel) max.: 2,5 mm²
