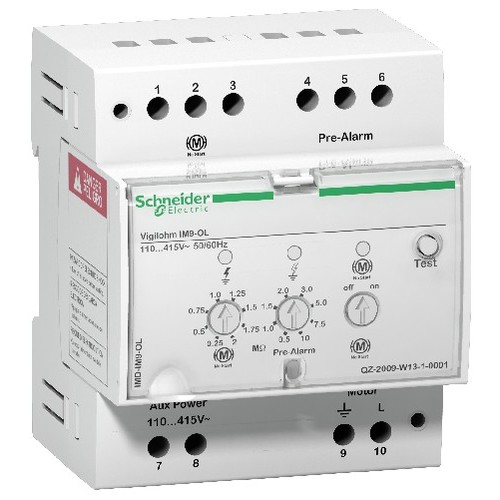

IMD-IM9 SCHNEIER E. Isolationswächter

20105582
4314441
1 Stk
3606480321665
13606480321662
FR
9030390000
Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Gemäß den Normen wird empfohlen, Ihre Systeme mit Isolationsüberwachungsgeräten (IMD) auszurüsten. Dieses Gerät ist für die Überwachung von netzfernen Lasten bestimmt. Es misst den Isolationswiderstand der Last durch Einspeisung eines Gleichstroms zwischen dem Netz und der Erde. Die Konfiguration wird in Abhängigkeit von der Last eingestellt. Die Einstellungen erfolgen auf der Vorderseite des Geräts. Die Einstellungen betreffen die Alarm- und Voralarmschwellen sowie die Einstellung, ob der Motor anlaufen soll oder nicht. Es ist mit einem manuellen Autotest ausgestattet. Fällt der Isolationswiderstand des Systems unter den eingestellten Schwellenwert, d.h. liegt ein Erdschluss vor, wird über das IMD-Ausgangsrelais ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Dieses Produkt kann auf einer DIN-Schiene installiert werden.
Anmerkungen zur LIMMERT-KI

Der Isolationswächter VIGILOHM IM9-OL ist ein hochentwickeltes Gerät zur Überwachung von Isolationswiderständen in industriellen Anwendungen. Mit einem Betriebsbereich von 0 bis 690 V AC und DC ist dieses Gerät ideal für die Überwachung von netzfernen Motoren in TT-, TN-S- und IT-Systemen. Es bietet eine Reaktionszeit von weniger als 2 Sekunden und ermöglicht die Einstellung von Alarm- und Voralarmschwellen. Die Montage ist sowohl auf DIN-Schienen als auch unterputz möglich, was eine flexible Installation gewährleistet. Mit einem robusten Gehäuse und einem Schutzgrad von IP20 für das Gehäuse und IP40 für die Front ist der IM9-OL für den Einsatz in Innenräumen konzipiert. Die breite Palette von unterstützten Spannungen und die manuelle Testfunktion machen dieses Gerät zu einer zuverlässigen Wahl für die Isolationsüberwachung.

Produktinfos

Betriebsart: AC
Netzspannungsbereich: 0…690 V - AC bei 45...440 Hz
DC Spannungsbereich: 0…690 V
Messung: Isolationswiderstand des Stators
Schwellenwert Voralarm: 0.5...10 MOhm
Motorstartschwelle: 0.25...2 MOhm
Reaktionszeit: <= 2 s
Hilfsspannung: 110...415 V AC 45...440 Hz +/- 15 %
DC Hilfsspannung: 125...250 V DC +/- 15 %
Interne Impedanz: 500 kOhm - AC, 1 MOhm - DC
Testfunktion: Manuell
Ausgangskontakt: 1 C/O standard, 1 C/O fail-safe
Schaltvermögen: 250 V - AC bei 6 A, 12...24 V - DC bei 6 A
Montageart: Aufsteckmontage, Unterputzmontage
Montageunterstützung: DIN-Schiene, Panel
Montageposition: Horizontal, Vertikal
Anschlüsse: Tunneltypklemmen 0.2…2.5 mm²
Material: Thermoplastik
Netto Gewicht: 0.2 kg
Höhe: 90 mm
Breite: 71 mm
Tiefe: 67.5 mm
Schutzart (IP): Gehäuse: IP20, Front: IP40
Betriebstemperatur: -25…55 °C
Lagertemperatur: -40…70 °C
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: AC
Netzableitkapazität: 60 µF
Funktion: für gemischte Netze
Ansprechwert Impedanz 1: 500|10000 kOhm
Ansprechwert Impedanz 2: 250|2000 kOhm
Anzeige des Isolationswertes: Nein
Fehlerspeicherung möglich: Nein
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0|690
Anzahl der Kontakte als Wechsler: 1|250
Weitere Details
Mit abnehmbaren Klemmen: 0|440
Breite: 71|415 mm
Ausführung des elektrischen Anschlusses: EV000415|415
Höhe: 90|250 mm
Tiefe: 67.5|690 mm
