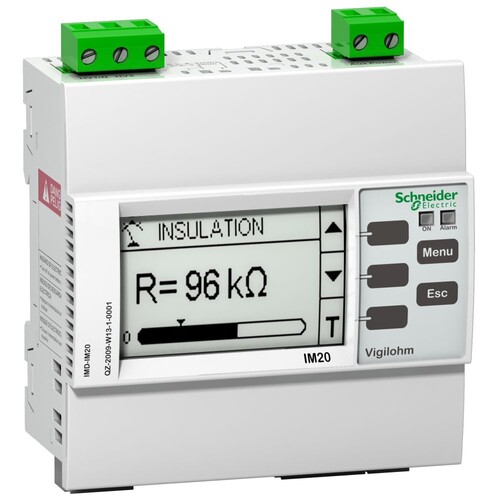

IMD-IM20 Schneider E. VIGILOHM INSULATION MONITOR IM20

27445909
2852293
1 Stk
3606480321689
13606480321686
FR
9030390000
Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Gemäß den Normen wird empfohlen, Ihre Systeme mit Isolationsüberwachungsgeräten (IMD) auszurüsten. Dieses Gerät ist für die Überwachung von AC-, DC- und ACDC-Systemen mittlerer Größe mit begrenzten Störungen bestimmt. Es misst den Netzisolationswiderstand durch Einspeisung eines niederfrequenten Wechselstroms zwischen Netz und Erde. Die Konfiguration hängt von der Installation ab. Die Einstellungen erfolgen auf der Vorderseite des Geräts über den HMI-Bildschirm. Einstellbar sind Alarmschwellen von 0,5 Kilohm bis 500 Kilohm und Alarmverzögerungen von 0 bis 7200 Sekunden. Es überwacht Netze bis 600VAC bei Anschluss an den Nullleiter, 480V bei Anschluss an die Leitung und 345VDC, mit bis zu 70 Mikrofarad. Der Schwarz-Weiß-Bildschirm zeigt den Isolationswiderstand von 100 Ohm bis 10 Megaohm, die Kapazität und temporäre Fehler an. Autotest startet automatisch alle 5 Stunden und bei Bedarf. Fällt der Isolationswiderstand des Systems unter den eingestellten Schwellenwert, d.h. liegt ein Erdschluss vor, wird über das IMD-Ausgangsrelais ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Das Gerät kann von einer 110VAC bis 415VAC Quelle oder einer 125VDC bis 250VDC Quelle versorgt werden, alle mit einer Toleranz von plus oder minus 15%. Dieses Produkt kann auf einer DIN-Schiene oder bündig montiert werden und verfügt auch über einen Sperreingang. Frontseitige Schutzart ist IP52, rückseitig IP20 und Überspannungskategorie III. Das Überwachungsgerät ist mit einer RS485-Kommunikationsschnittstelle mit Modbus-Protokoll ausgestattet.
Anmerkungen zur LIMMERT-KI

Das VIGILOHM IM20 Isolationsüberwachungsgerät von Schneider Electric ist speziell für die Überwachung von IT-Systemen in maritimen Anwendungen konzipiert. Es misst den Netzisolationswiderstand und die Erdableitkapazität in einem Bereich von 0,1 kOhm bis 10 MOhm und 0,1 bis 40 µF. Mit einer Netzspannung von bis zu 600 V AC und einer Hilfsspannung von 110 bis 415 V AC ist es vielseitig einsetzbar. Das Gerät verfügt über eine IP52-Schutzart und kann sowohl auf DIN-Schienen als auch bündig montiert werden. Alarmgrenzen sind zwischen 0,5 kOhm und 500 kOhm einstellbar, und das Gerät bietet eine Reaktionszeit von weniger als 5 Sekunden. Die integrierte RS485-Schnittstelle ermöglicht die Kommunikation über das Modbus-Protokoll. Mit einem kompakten Design von 110 mm Höhe, 96 mm Breite und 59 mm Tiefe ist das IM20 ideal für Anwendungen, die eine zuverlässige Isolationsüberwachung erfordern.

Produktinfos

Gerätetyp: Isolationsüberwachungsgerät
Anwendungsbereich: Marine Anwendung
Netzspannung: 0…600 V AC / 0…480 V AC / 0…345 V DC
Messbereich Isolationswiderstand: 0.1 kOhm…10 MOhm
Messbereich Erdableitkapazität: 0.1…40 µF
Alarmgrenze (Prevent): 1 kOhm…1 MOhm
Alarmgrenze (Fault): 0.5…500 kOhm
Reaktionszeit: <= 5 s
Hilfsspannung: 110…415 V AC / 125…250 V DC
Stromverbrauch: 12 VA
Messspannung: 75 V
Messstrom: 0…0.4 mA
Betriebsumgebung: -25…55 °C
IP-Schutzart: IP52
Höhe: 110 mm
Breite: 96 mm
Tiefe: 59 mm
Netzgewicht: 0.25 kg
Montageart: DIN-Schiene / Panel
Kommunikationsprotokoll: Modbus
Kommunikationsschnittstelle: RS485
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: AC/DC
Netzableitkapazität: 70 µF
Funktion: für gemischte Netze
Ansprechwert Impedanz 1: 1|1000 kOhm
Ansprechwert Impedanz 2: 0.5|500 kOhm
Anzeige des Isolationswertes: Ja
Fehlerspeicherung möglich: Ja
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0|600
Anzahl der Kontakte als Wechsler: 1|250
Weitere Details
Mit abnehmbaren Klemmen: 1|440
Breite: 96|415 mm
Ausführung des elektrischen Anschlusses: EV000415|415
Höhe: 110|250 mm
Tiefe: 59|600 mm
