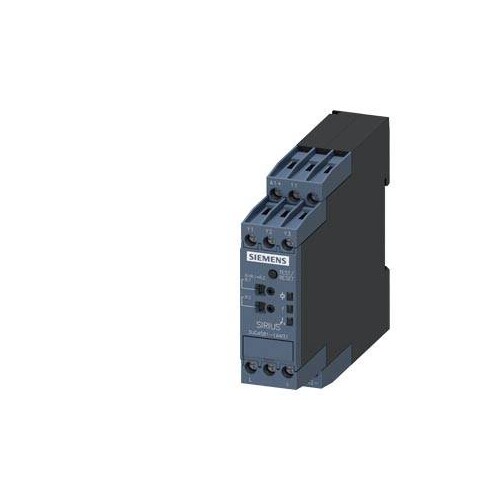

3UG4581-1AW31 Siemens Analog einstellbares Isolationsüberwachungsrel

33113907
1 Stk
4047621080437
DE
85364900
3UG4581-1AW31
beantwortete(n) Fragen weitere Varianten
Isolationsüberwachungsrelais für ungeerdete (IT-) Netze bis 400 V AC, 50-60 Hz Messbereich 1-100 kOhm Versorgungsspg. AC/DC 24-240V 22,5 mm, 1 Wechsler Schraubanschluss Analog einstellbares Isolationsüberwachungsrelais SIRIUS 3UG4 für die Überwachung von ungeerdeten (IT-) Netzwerken auf Isolationsfehler, z. B. in Anlagen mit hohen Anforderungen an die Verfügbarkeit (chemische Industrie, Automobilbau, Druckereien), im Schiffs- und Bahnbereich oder bei Notstromversorgungen.Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Neues voraussagendes Messprinzip ermöglicht schnellste Reaktionszeiten. Das Relais ermöglicht eine permanente Selbstüberwachung und manuelle Testmöglichkeit. Verlässliche Anlagendiagnose dank eindeutiger Fehlermeldungen und zuschaltbarer Fehlerspeicher.Neben Geräten zur Isolationsüberwachung von ungeerdeten Wechselspannungsnetzen stehen auch Geräte zur Überwachung von ungeerdeten Gleich- und Wechselspannungsnetzen jeweils mit Schraub- und Federzuganschluss zur Verfügung.SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das Siemens 3UG4581-1AW31 Isolationsüberwachungsrelais ist ein hochentwickeltes Gerät zur Überwachung von ungeerdeten (IT) Stromversorgungsnetzen bis zu 400 V AC. Mit einem Messbereich von 1 bis 100 kOhm und einer flexiblen Versorgungsspannung von 24 bis 240 V AC/DC ist es ideal für Anwendungen in der chemischen Industrie, dem Automobilbau und der Schifffahrt. Das Relais bietet eine kompakte Bauform mit Abmessungen von 78 mm Höhe, 22,5 mm Breite und 100 mm Tiefe. Es verfügt über einen Wechslerkontakt und ist einfach über Schraubanschlüsse zu installieren. Die Schutzart IP20 und der Betriebstemperaturbereich von -25 bis +60 °C gewährleisten den zuverlässigen Betrieb in anspruchsvollen Umgebungen. Zudem ermöglicht das Gerät eine permanente Selbstüberwachung und bietet eine manuelle Testmöglichkeit, um die Anlagensicherheit zu maximieren.

Produktinfos

Versorgungsspannung: 24 ... 240 V AC/DC
Messbereich: 1 ... 100 kOhm
Maximale Schaltspannung: 400 V AC
Schaltfrequenz: 50 ... 60 Hz
Anzahl der Kontakte als Wechsler: 1
Schutzart (IP): IP20

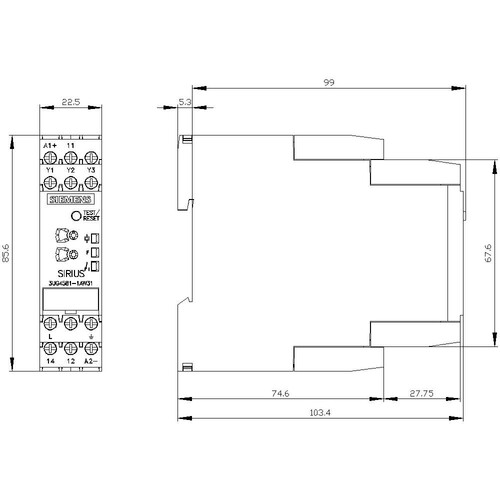

Höhe: 78 mm
Breite: 22,5 mm
Tiefe: 100 mm
Maximaler thermischer Strom: 4 A
Betriebstemperatur: -25 ... +60 °C
Anschlussart: Schraubanschluss
Fehlerspeicher: Ja
Fehlermeldung: Ja
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 24|240 V
Bemessungssteuerspeisespannung DC: 24|240 V
Spannungsart zur Betätigung: AC/DC
Bemessungsspannung: 100 V
Bemessungsfrequenz: 50|60 Hz
Netzableitkapazität: 10 µF
Funktion: für Drehstromnetze
Ansprechwert Impedanz 1: 1|100 kOhm
Ansprechwert Impedanz 2: 78 kOhm
Anzeige des Isolationswertes: Nein
Fehlerspeicherung möglich: Ja
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
Weitere Details
Mit abnehmbaren Klemmen: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 24|240 V
Breite: 22.5 mm
Ausführung des elektrischen Anschlusses: EV000415|60
Höhe: 78 mm
Tiefe: 100 mm
