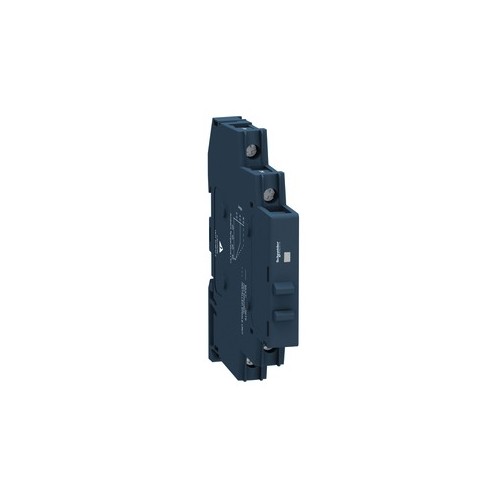

SSM1A36BD Schneider E. HALBLEITER MOD 1P NSS 600VAC/12A 24VDC

23828820
4783781
1 Stk
3606480579400
43606480579408
MX
8536490099
Zelio Relay. Modulares Halbleiterrelais für die Montage auf Hutschiene in innovativer kompakten Bauform mit seitlicher Kühlfläche. Der Lastkreis ist für 1-phasige Netze im Bereich von 48-600 VAC ausgelegt und es können 6 A geschaltet werden. Das Schaltverhalten ist nullspannungsschaltend und entspricht einem Schliesserkontakt. Die Ansteuerungsspannung erfolgt mit 4-32 VDC. Eine LED-Anzeige informiert über die Ansteuerung. Der Anschluss erfolgt mit Schraubklemmen. Die Abmessungen betragen 11x88x84 mm.
Anmerkungen zur LIMMERT-KI

Das Schneider Electric Halbleiterrelais SSM1A36BD ist ein hochmodernes modulares Relais, das sich ideal für die Montage auf Hutschienen eignet. Mit einer Nennspannung von 48 bis 600 V AC und einem Nennstrom von 6 A bietet dieses Relais eine zuverlässige Leistung in einem kompakten Design von 11 mm Breite und 90,3 mm Höhe. Es unterstützt eine Steuerspannung von 4 bis 32 V DC und bietet eine Nullspannungsschaltung für eine sichere und effiziente Steuerung. Die LED-Anzeige ermöglicht eine einfache Überwachung des Eingangsstatus. Darüber hinaus ist das Relais nach IP20 geschützt und für Betriebstemperaturen von -30 bis 80 °C ausgelegt, was es zur idealen Wahl für industrielle Anwendungen macht.

Produktinfos

Bauart: Modulares Halbleiterrelais
Anzahl der Kanäle: 1
Anzahl der Phasen: 1
Nennstrom: 6 A
Ausgangsspannung: 48...600 V AC
Steuerspannung: 4...32 V DC
Montageart: Symmetrische Hutschiene
Anzugsmoment: 0.5...0.8 N.m
Anschluss: Schraubklemmen
LED-Anzeige: Ja
Breite: 11 mm
Höhe: 90.3 mm
Maximale Durchschlagspannung: 4 kV AC
Betriebstemperatur: -30...80 °C
Schutzart: IP20
Flammwidrigkeit: V0 (UL 94)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 1
Bemessungssteuerspeisespannung AC 50 Hz: 48|600 V
Bemessungssteuerspeisespannung DC: 4|32 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-1: 6|600 A
Bemessungsbetriebsstrom Ie bei AC-3: 6 A
Geeignet für Reiheneinbau: Ja
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 48|600 V
Bemessungsbetriebsstrom Ie bei AC-51: 6 A
Bemessungsbetriebsstrom Ie bei AC-53a: 6 A
Bemessungsbetriebsstrom Ie bei AC-53b: 6 A
Breite: 6
Ausführung: 6
Tiefe: 6|660
Komplettgerät mit Sockel: AC/DC
Ausführung des elektrischen Anschlusses: 4|32
Ausführung der Schaltfunktion: 6
Schutzart (IP): 48|600
Mit LED-Anzeige: 48|600
Betriebsspannung AC 50 Hz: 1
Betriebsspannung DC: 6
Schutzart (RT) nach IEC 61810-7: 48|660
