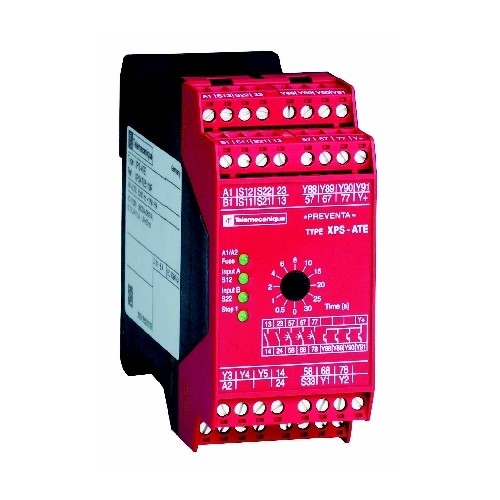

XPSATE3710 Schneider Elect.300V Preventa Sicherheitsrelais 5 Amp.

20612207
5348003
1 Stk
3389119004039
ID
8536490099
Preventa Sicherheitsrelais XPS. Dieses Sicherheitsrelais dient zur Überwachung von Not-Aus/Halt und Sicherheits-Positionsschaltern und stellt direktschaltende sowie zeitverzögerte Sicherheitsausgänge 0-30 s bereit. Ein Eingang für den Rückführkreis (EDM) und einer Starttaste mit oder ohne Überwachung ist vorhanden. Das Gerät erfüllt die Anforderungen des Sicherheitsniveaus bis PL e in Kategorie 4 und SIL 3. Typische Anwendungen sind STO / Stopp-Kategorie 0 (direktes Abschalten) und SS1 / Stopp-Kategorie 1 (verzögertes Abschalten). Für Sicherheitsstromkreise stehen 2 direktschaltende und 3 zeitverzögerte Relaisschliesserkontakt zur Verfügung und zur Meldung 4 Transistorausgänge. Die Verzögerungszeit ist im Bereich 0 - 30 Sekunden in 12 Stufen einstellbar. Vier LEDs zeigen den Zustand an. Die Montage erfolgt auf der Hutschiene. Die Spannungsversorgung beträgt 230 VAC und der Leitungsanschluss erfolgt über festangeschlossene Schraubklemmen.
Anmerkungen zur LIMMERT-KI

Das XPSATE3710 von Schneider Electric ist ein hochmodernes Sicherheitsrelais, das speziell für Not-Aus- und Schalterüberwachungsanwendungen entwickelt wurde. Mit einer Nennspannung von 230 V AC und einer maximalen Stromstärke von 5 A bietet es eine zuverlässige Lösung für industrielle Sicherheitsanwendungen. Das Modul erreicht Sicherheitsniveaus bis PL e in Kategorie 4 und SIL 3, wodurch es für kritische Anwendungen geeignet ist. Es verfügt über zwei sofortige NC-Kontakte und drei zeitverzögerte Relaiskontakte, die eine flexible Anpassung an verschiedene Sicherheitsanforderungen ermöglichen. Mit einer Konfigurationsmöglichkeit für den Starttyp und einer Reaktionszeit von weniger als 20 ms gewährleistet das XPSATE3710 schnelle und präzise Sicherheitsfunktionen. Das Gerät ist für die Montage auf einer 35 mm DIN-Schiene vorgesehen und bietet eine einfache Installation und Integration in bestehende Systeme.

Produktinfos

Typ: Sicherheitsmodul
Modulname: XPSATE
Anwendung: Not-Aus und Schalterüberwachung
Funktion: Not-Aus-Taster mit 2 NC-Kontakten
Sicherheitsniveau: PL d/Kategorie 3, PL e/Kategorie 4, SILCL 3, SILCL 2
Zuverlässigkeitsdaten: DC > 99 %
MTTFd (zeitverzögert): 54.5 Jahre
MTTFd (sofortig): 134.8 Jahre
Starttyp: Konfigurierbar
Anschlussarten: Schraubklemmen
Nennspannung: 230 V AC
Stromverbrauch: <= 8 W
Ausgangsart: Relais sofortige Öffnung 2 NO, zeitverzögerte Öffnung 3 NO
Anzahl zusätzlicher Schaltungen: 3 Festkörpersignalausgänge
Reaktionszeit bei Eingang offen: <= 20 ms
Betriebstemperatur: -10...55 °C
Lagertemperatur: -25...85 °C
Gewicht: 0.38 kg
Schutzart: IP20 (Klemmen), IP40 (Gehäuse)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
    Spannungsart zur Betätigung: AC/DC
    Ausführung: Grundgerät
    Auswertung der Eingänge: einkanalig oder ein- und zweikanalig
    Geeignet zur Überwachung von Positionsschaltern: Ja
    Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
    Geeignet zur Überwachung von Ventilen: Nein
    Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Nein
    Geeignet zur Überwachung von taktilen Sensoren: Nein
    Geeignet zur Überwachung von Magnetschaltern: Nein
    Geeignet zur Überwachung von Näherungsschaltern: Nein
    Mit Mutingfunktion: Nein
    Weitere Details
    Tragschienenmontage möglich: Ja
    Bemessungssteuerspeisespannung AC 60 Hz: 230|230 V
    Mit abnehmbaren Klemmen: Nein
    Mit Starteingang: Ja
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Mit Rückführkreis: Ja
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 2
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 3
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 4
    Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
    Kategorie nach EN 954-1: ohne
    Sicherheitstyp gemäß IEC 61496-1: 1
    Stoppkategorie nach IEC 60204: 0 + 1
    Performance Level nach EN ISO 13849-1: Level e
    Mit TÜV-Zulassung: Ja
    Mit Zulassung für BG BIA: Ja
    Mit Zulassung nach UL: Ja
    Breite: 45 mm
    Höhe: 99 mm
    Tiefe: 114 mm
    Rückfallverzögerung: 0|30 s
    SIL gemäß IEC 61508: 3
