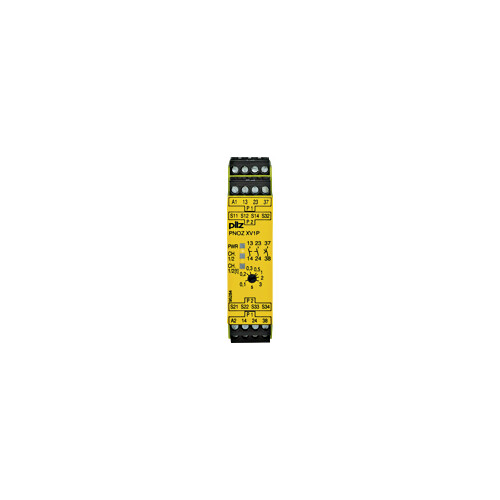

777601 PILZ Not-Aus-Schaltgerät 24VDC 3sec einstellbar

20261038
2754811
1 Stk
DE
85364900
777601
beantwortete(n) Fragen weitere Varianten
PNOZ XV1P 3/24VDC 2n/o 1n/o t
Anmerkungen zur LIMMERT-KI

Das PILZ Not-Aus-Schaltgerät 777601 ist ein hochmodernes Sicherheitsgerät, das für Not-Halt-Anwendungen in industriellen Umgebungen konzipiert wurde. Mit einer Versorgungsspannung von 24 V DC und einer einstellbaren Verzögerungszeit von bis zu 3 Sekunden bietet es Flexibilität und Sicherheit. Das Gerät verfügt über zwei unverzögerte Sicherheitskontakte und einen rückfallverzögerten Sicherheitskontakt, was eine zuverlässige Überwachung von Sicherheitsfunktionen gewährleistet. Es erfüllt die Anforderungen der Norm EN 60947-4-1 und bietet eine Schutzart von IP54, was es ideal für raue Umgebungen macht. Die kompakte Bauweise mit Abmessungen von 94 mm Höhe, 22,5 mm Breite und 121 mm Tiefe sowie einem Gewicht von nur 230 g erleichtert die Installation in Schalttafeln. Mit einer Lebensdauer von 10 Millionen Zyklen ist es für den langfristigen Einsatz ausgelegt. Die LED-Anzeigen für Versorgungsspannung und Schaltzustand der Sicherheitskontakte sorgen für eine einfache Überwachung des Gerätezustands.

Produktinfos

Versorgungsspannung: 24 V DC
Spannungstoleranz: -15 %/+10 %
Leistung des externen Netzteils: 3,5 W
Restwelligkeit DC: 20 %
Einschaltdauer: 100 %
Max. Einschaltstromimpuls: 5 A
Impulsdauer A1: 1 ms
Anzahl der Eingänge: 2
Strom an Eingangskreis: 35 mA
Strom an Startkreis: 35 mA
Strom an Rückführkreis: 3,5 mA
Max. Gesamtleitungswiderstand: 100 Ohm (einkanalig) / 150 Ohm (zweikanalig ohne Querschlusserkennung) / 15 Ohm (zweikanalig mit Querschlusserkennung)
Anzahl der Sicherheitskontakte unverzögert: 2
Anzahl der Sicherheitskontakte rückfallverzögert: 1
Max. Kurzschlussstrom IK: 1 kA
Gebrauchskategorie nach Norm: EN 60947-4-1
Gehäuseschutzart: IP54
Umgebungstemperatur: -10 - 55 °C
Lagertemperatur: -40 - 85 °C
Lebensdauer mechanisch: 10.000.000 Zyklen
Abmessungen (H x B x T): 94 mm x 22,5 mm x 121 mm
Gewicht: 230 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 0 V
Bemessungssteuerspeisespannung DC: 24 V
Spannungsart zur Betätigung: DC
Ausführung: Grundgerät
Auswertung der Eingänge: zweikanalig
Geeignet zur Überwachung von Positionsschaltern: Nein
Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
Geeignet zur Überwachung von Ventilen: Nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Ja
Geeignet zur Überwachung von taktilen Sensoren: Ja
Geeignet zur Überwachung von Magnetschaltern: Nein
Geeignet zur Überwachung von Näherungsschaltern: Nein
Mit Mutingfunktion: Nein
Weitere Details
Tragschienenmontage möglich: Ja
Bemessungssteuerspeisespannung AC 60 Hz: 0 V
Mit abnehmbaren Klemmen: Ja
Mit Starteingang: Ja
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit Rückführkreis: Ja
Ansprechverzögerungszeit: 0 s
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 2
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 1
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 0
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
Geeignet für Sicherheitsfunktionen: Ja
Kategorie nach EN 954-1: 4
SIL gemäß IEC 61508: 3
Performance Level nach EN ISO 13849-1: Level e
Mit TÜV-Zulassung: Ja
Mit Zulassung für BG BIA: Nein
Mit Zulassung nach UL: Ja
Breite: 22.5 mm
Höhe: 94 mm
Tiefe: 121 mm
