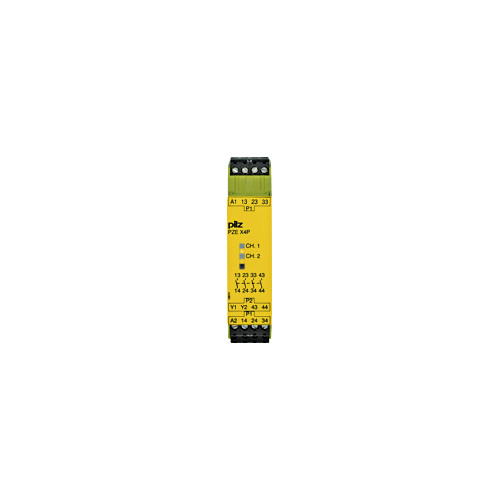

777585 PILZ X4P 24VDC 4n/o Not-Aus- Kontakterweiterung

20266001
4906319
1 Stk
4046548009330
FR
85364900
777585
beantwortete(n) Fragen weitere Varianten
PZE X4P 24VDC 4n/o
Anmerkungen zur LIMMERT-KI

Der PILZ X4P 24VDC 4n/o Not-Aus-Kontakterweiterung ist ein hochqualitatives Erweiterungsgerät für Sicherheitsanwendungen. Mit einer Versorgungsspannung von 24 V DC und einer maximalen Leistung von 2,5 W ist dieses Gerät für den Einsatz in anspruchsvollen Umgebungen konzipiert. Es bietet vier Sicherheitskontakte mit einer maximalen Strombelastung von 6 A und einem Kurzschlussstrom von bis zu 1 kA. Die Schutzart IP54 gewährleistet, dass das Gerät in rauen Umgebungen eingesetzt werden kann. Mit einer Lebensdauer von bis zu 10 Millionen Zyklen und einem Temperaturbereich von -10 bis 55 °C ist der X4P äußerst zuverlässig. Die kompakte Bauweise mit Abmessungen von 94 mm in der Höhe, 22,5 mm in der Breite und 121 mm in der Tiefe macht ihn ideal für die Integration in verschiedene Anwendungen.

Produktinfos

Versorgungsspannung: 24 V DC
Spannungstoleranz: -15 %/+10 %
Leistung des externen Netzteils: 2,5 W
Restwelligkeit DC: 20 %
Einschaltdauer: 100 %
Max. Einschaltstromimpuls: 1,7 A
Impulsdauer A1: 1 ms
Anzahl der Eingänge: 1
Spannung an Eingangskreis: 24 V DC
Strom an Eingangskreis: 95 mA
Max. Gesamtleitungswiderstand: 30 Ohm
Anzahl der Sicherheitskontakte: 4
Max. Kurzschlussstrom IK: 1 kA
Gebrauchskategorie nach Norm: EN 60947-4-1
Max. Strom AC1 bei 240 V: 6 A
Max. Strom DC1 bei 24 V: 6 A
Max. Leistung AC1: 1500 VA
Max. Leistung DC1: 150 W
Umgebungstemperatur: -10 bis 55 °C
Lagertemperatur: -40 bis 85 °C
Schutzart: IP54 (Einbauraum), IP40 (Gehäuse), IP20 (Klemmenbereich)
Lebensdauer mechanisch: 10.000.000 Zyklen
Höhe: 94 mm
Breite: 22,5 mm
Tiefe: 121 mm
Gewicht: 170 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 0 V
Bemessungssteuerspeisespannung DC: 24 V
Spannungsart zur Betätigung: DC
Ausführung: Erweiterungsgerät
Auswertung der Eingänge: einkanalig
Geeignet zur Überwachung von Positionsschaltern: Nein
Geeignet zur Überwachung von NOT-AUS-Kreisen: Nein
Geeignet zur Überwachung von Ventilen: Nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Nein
Geeignet zur Überwachung von taktilen Sensoren: Nein
Geeignet zur Überwachung von Magnetschaltern: Nein
Geeignet zur Überwachung von Näherungsschaltern: Nein
Mit Mutingfunktion: Nein
Weitere Details
Tragschienenmontage möglich: Ja
Bemessungssteuerspeisespannung AC 60 Hz: 0 V
Mit abnehmbaren Klemmen: Ja
Mit Starteingang: Nein
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit Rückführkreis: Nein
Ansprechverzögerungszeit: 0 s
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 4
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 0
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
Geeignet für Sicherheitsfunktionen: Ja
Kategorie nach EN 954-1: entspricht dem Grundgerät
SIL gemäß IEC 61508: 3
Performance Level nach EN ISO 13849-1: Level e
Mit TÜV-Zulassung: Ja
Mit Zulassung für BG BIA: Nein
Mit Zulassung nach UL: Ja
Breite: 22.5 mm
Höhe: 94 mm
Tiefe: 121 mm
