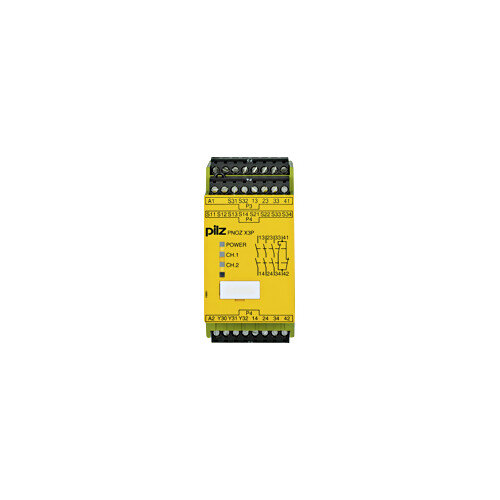

777310 PILZ PNOZX3P Not-Aus-Relais 3n/o 1n/c 1SO 24VAC/DC

20286420
4906285
1 Stk
4046548009804
FR
85364900
777310
beantwortete(n) Fragen weitere Varianten
PNOZ X3P 24VDC 24VAC 3n/o 1n/c 1so
Anmerkungen zur LIMMERT-KI

Das PNOZ X3P Not-Aus-Relais von PILZ ist ein hochmodernes Sicherheitsschaltgerät, das für die Überwachung von Not-Halt- und Schutztüren konzipiert ist. Mit einer Versorgungsspannung von 24 V AC/DC und einer kompakten Bauweise von 45 mm Breite und 94 mm Höhe bietet es eine effiziente Lösung für Sicherheitsanwendungen. Das Gerät verfügt über 3 sicherheitsrelevante Schaltkontakte und 1 Hilfskontakt, was eine flexible Integration in verschiedene Systeme ermöglicht. Die steckbaren Schraubklemmen sorgen für eine einfache Installation und Wartung. Das PNOZ X3P erfüllt mehrere internationale Normen, darunter EN 60947-5-1, und bietet eine zuverlässige Lösung für die Überwachung von optoelektronischen Schutzeinrichtungen und taktilen Sensoren. Vertrauen Sie auf die Qualität von PILZ für Ihre Sicherheitsanforderungen.

Produktinfos

Eingänge: 1/2-kanalige Beschaltung
Ausgänge: 3S, 1Ö, 1HL
Versorgungsspannung: 24 V AC/DC
Breite: 45 mm
Höhe: 94 mm
Klemmenart: steckbar
Klemmentyp: Schraubklemme
Anzahl Sicherheitskontakte unverzögert: 3
Anzahl Hilfskontakte: 1
Anzahl Halbleiterausgänge: 1
Stop-Kategorie: 0
Max. Strom bei DC13: 6.0 A
Max. Strom bei AC15: 5.0 A
Betriebsarten: einkanalig;automatischer Start;zweikanalig;Querschlusserkennung;manueller Start mit Überwachung;ohne Querschlusserkennung
Produktnorm: EN 60947-5-1
Normen: EN 60204-1;EN 62061;EN ISO 13849-1;VDE 0113-1
Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Ja
Geeignet zur Überwachung von taktilen Sensoren: Ja
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 24 V
    Bemessungssteuerspeisespannung DC: 24 V
    Spannungsart zur Betätigung: AC/DC
    Ausführung: Grundgerät
    Auswertung der Eingänge: zweikanalig
    Geeignet zur Überwachung von Positionsschaltern: Nein
    Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
    Geeignet zur Überwachung von Ventilen: Nein
    Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Ja
    Geeignet zur Überwachung von taktilen Sensoren: Ja
    Geeignet zur Überwachung von Magnetschaltern: Nein
    Geeignet zur Überwachung von Näherungsschaltern: Nein
    Mit Mutingfunktion: Nein
    Weitere Details
    Tragschienenmontage möglich: Ja
    Bemessungssteuerspeisespannung AC 60 Hz: 24 V
    Mit abnehmbaren Klemmen: Ja
    Mit Starteingang: Ja
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Mit Rückführkreis: Ja
    Ansprechverzögerungszeit: 0 s
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 3
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 1
    Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 1
    Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
    Geeignet für Sicherheitsfunktionen: Ja
    Kategorie nach EN 954-1: 4
    SIL gemäß IEC 61508: 3
    Performance Level nach EN ISO 13849-1: Level e
    Mit TÜV-Zulassung: Ja
    Mit Zulassung für BG BIA: Nein
    Mit Zulassung nach UL: Ja
    Breite: 22.5 mm
    Höhe: 94 mm
    Tiefe: 121 mm
