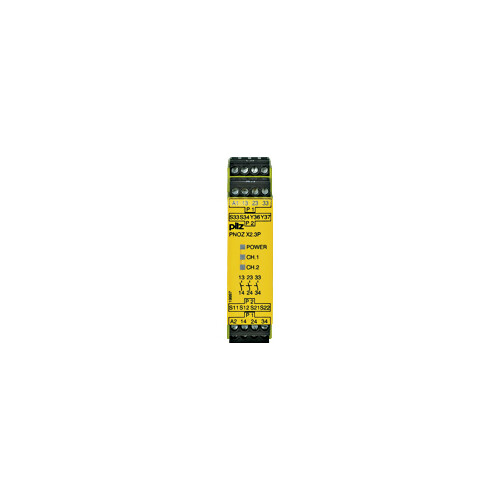

777304 Pilz Not-Aus-Schaltgerät 24VACDC 3n/o PNOZ X2.3P

21668670
4906283
1 Stk
4046548009866
FR
85364900
777304
beantwortete(n) Fragen weitere Varianten
PNOZ X2.3P 24VACDC 3n/o
Anmerkungen zur LIMMERT-KI

Das Pilz Not-Aus-Schaltgerät PNOZ X2.3P ist eine zuverlässige Sicherheitslösung für industrielle Anwendungen. Mit einer Versorgungsspannung von 24 V AC/DC und einer maximalen Leistung von 4 VA (AC) und 2 W (DC) ist es ideal für die Überwachung von Not-Aus-Kreisen geeignet. Das Gerät verfügt über drei Sicherheitskontakte und kann bei Temperaturen von -10 bis 55 °C betrieben werden. Mit einer Schutzart von IP54 ist es für den Einsatz in rauen Umgebungen konzipiert. Die kompakte Bauform mit den Abmessungen von 94 mm Höhe, 22,5 mm Breite und 121 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Das PNOZ X2.3P bietet eine hohe Lebensdauer von bis zu 10 Millionen Zyklen und erfüllt die Anforderungen der Norm EN 60947-4-1. Vertrauen Sie auf die Qualität und Sicherheit von Pilz für Ihre Anwendungen.

Produktinfos

Versorgungsspannung: 24 V
Art der Versorgungsspannung: AC/DC
Spannungstoleranz: -15 % / +10 %
Leistung externes Netzteil (AC): 4 VA
Leistung externes Netzteil (DC): 2 W
Frequenzbereich AC: 50 - 60 Hz
Restwelligkeit DC: 160 %
Einschaltdauer: 100 %
Max. Einschaltstromimpuls: 1,7 A
Impulsdauer A1: 1,5 ms
Anzahl der Eingänge: 2
Strom an Eingangskreis DC: 25 mA
Min. Eingangswiderstand im Einschaltmoment: 21 Ohm
Max. Gesamtleitungswiderstand (DC): 30 Ohm
Anzahl der Ausgangskontakte: 3
Max. Kurzschlussstrom IK: 1 kA
Gebrauchskategorie nach Norm: EN 60947-4-1
Max. Strom (AC) bei 240 V: 6 A
Max. Strom (DC) bei 24 V: 6 A
Umgebungstemperatur: -10 - 55 °C
Lagertemperatur: -40 - 85 °C
Schutzart: IP54
Höhe: 94 mm
Breite: 22,5 mm
Tiefe: 121 mm
Gewicht: 205 g
Lebensdauer mechanisch: 10.000.000 Zyklen
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 24 V
    Bemessungssteuerspeisespannung DC: 24 V
    Spannungsart zur Betätigung: AC/DC
    Ausführung: Grundgerät
    Auswertung der Eingänge: zweikanalig
    Geeignet zur Überwachung von Positionsschaltern: Nein
    Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
    Geeignet zur Überwachung von Ventilen: Nein
    Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Nein
    Geeignet zur Überwachung von taktilen Sensoren: Ja
    Geeignet zur Überwachung von Magnetschaltern: Nein
    Geeignet zur Überwachung von Näherungsschaltern: Nein
    Mit Mutingfunktion: Nein
    Weitere Details
    Tragschienenmontage möglich: Ja
    Bemessungssteuerspeisespannung AC 60 Hz: 24 V
    Mit abnehmbaren Klemmen: Ja
    Mit Starteingang: Ja
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Mit Rückführkreis: Ja
    Ansprechverzögerungszeit: 0 s
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 3
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
    Geeignet für Sicherheitsfunktionen: Ja
    Kategorie nach EN 954-1: 4
    SIL gemäß IEC 61508: 3
    Performance Level nach EN ISO 13849-1: Level e
    Mit TÜV-Zulassung: Ja
    Mit Zulassung für BG BIA: Nein
    Mit Zulassung nach UL: Ja
    Breite: 22.5 mm
    Höhe: 94 mm
    Tiefe: 121 mm
