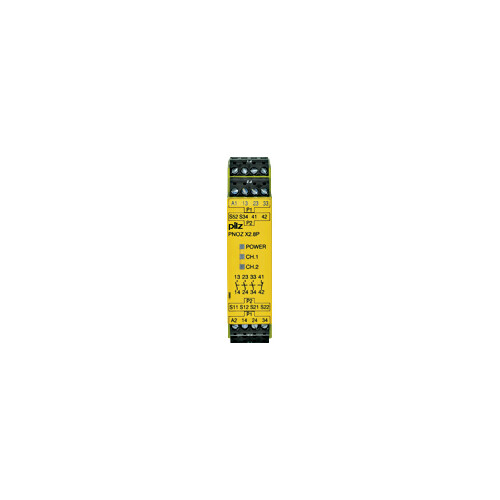

777302 Pilz PNOZ X2.8P 24 240VAC/DC 3n/o 1n/c

24464315
5268786
1 Stk
DE
85364900
777302
beantwortete(n) Fragen weitere Varianten
PNOZ X2.8P 24-240VAC/DC 3n/o 1n/c
Anmerkungen zur LIMMERT-KI

Das Pilz PNOZ X2.8P ist ein vielseitiges Sicherheitsrelais, das für eine Versorgungsspannung von 24 bis 240 V AC/DC ausgelegt ist. Mit einer hohen Einschaltdauer von 100 % und einem maximalen Kurzschlussstrom von 1 kA bietet es zuverlässige Leistung in industriellen Anwendungen. Dieses Relais verfügt über 3 Sicherheitskontakte und 1 Hilfskontakt, die für verschiedene Sicherheitsanwendungen geeignet sind. Die kompakte Bauform mit Abmessungen von 94 mm Höhe, 22,5 mm Breite und 121 mm Tiefe sowie einem Gewicht von 210 g macht es ideal für den Einbau in Schaltschrankanwendungen. Mit einer Schutzart von IP54 ist das PNOZ X2.8P für den Einsatz in anspruchsvollen Umgebungen konzipiert und erfüllt die Normen EN 60947-4-1, was es zu einer sicheren Wahl für die Überwachung von Not-Halt-Kreisen und anderen sicherheitsrelevanten Anwendungen macht.

Produktinfos

Versorgungsspannung: 24 - 240 V AC/DC
Spannungstoleranz: -15 % / +10 %
Leistung des externen Netzteils (AC): 4,5 VA
Leistung des externen Netzteils (DC): 2 W
Frequenzbereich AC: 50 - 60 Hz
Einschaltdauer: 100 %
Max. Einschaltstromimpuls: 1,7 A
Anzahl der Ausgangskontakte: 3 Sicherheitskontakte, 1 Hilfskontakt
Max. Kurzschlussstrom IK: 1 kA
Gebrauchskategorie nach Norm: EN 60947-4-1
Max. Strom (AC) bei 240 V: 6 A
Max. Strom (DC) bei 24 V: 6 A
Umgebungstemperatur: -10 - 55 °C
Höhe: 94 mm
Breite: 22,5 mm
Tiefe: 121 mm
Gewicht: 210 g
Schutzart: IP54
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 24 V
    Bemessungssteuerspeisespannung DC: 24 V
    Spannungsart zur Betätigung: AC/DC
    Ausführung: Grundgerät
    Auswertung der Eingänge: zweikanalig
    Geeignet zur Überwachung von Positionsschaltern: Nein
    Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
    Geeignet zur Überwachung von Ventilen: Nein
    Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Ja
    Geeignet zur Überwachung von taktilen Sensoren: Ja
    Geeignet zur Überwachung von Magnetschaltern: Nein
    Geeignet zur Überwachung von Näherungsschaltern: Nein
    Mit Mutingfunktion: Nein
    Weitere Details
    Tragschienenmontage möglich: Ja
    Bemessungssteuerspeisespannung AC 60 Hz: 24 V
    Mit abnehmbaren Klemmen: Ja
    Mit Starteingang: Ja
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Mit Rückführkreis: Ja
    Ansprechverzögerungszeit: 0 s
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 3
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 1
    Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
    Geeignet für Sicherheitsfunktionen: Ja
    Kategorie nach EN 954-1: 4
    Stoppkategorie nach IEC 60204: 0
    SIL gemäß IEC 61508: 3
    Performance Level nach EN ISO 13849-1: Level e
    Mit TÜV-Zulassung: Ja
    Mit Zulassung für BG BIA: Nein
    Mit Zulassung nach UL: Ja
    Breite: 22.5 mm
    Höhe: 94 mm
    Tiefe: 121 mm
