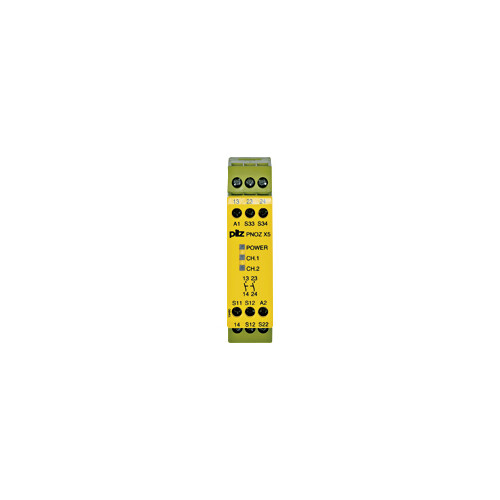

774325 PILZ Not-Aus-Schaltgerät 24VAC/DC PNOZ X5

20261024
4906312
1 Stk
4046548011562
FR
85364900
774325
beantwortete(n) Fragen weitere Varianten
PNOZ X5 24VACDC 2n/o
Anmerkungen zur LIMMERT-KI

Das PILZ Not-Aus-Schaltgerät PNOZ X5 mit der Artikelnummer 774325 ist ein hochzuverlässiges Sicherheitsgerät, das für den Einsatz in Not-Aus-Schaltungen konzipiert wurde. Es unterstützt eine Versorgungsspannung von 24 V AC/DC und bietet eine maximale Leistung von 4 VA bei AC und 2 W bei DC. Mit zwei Eingängen und zwei Sicherheitskontakten ermöglicht es eine sichere Überwachung von Not-Aus-Funktionen. Das Gerät erfüllt die Anforderungen der Normen EN 60947-4-1 und EN 60947-5-1, was seine Zuverlässigkeit in industriellen Anwendungen unterstreicht. Mit einer kompakten Bauform von 87 mm Höhe, 22,5 mm Breite und 121 mm Tiefe ist es für verschiedene Installationsumgebungen geeignet. Die Schutzart IP40 sorgt für eine angemessene Sicherheit gegen Staub und Berührung. Vertrauen Sie auf die Qualität von PILZ für Ihre Sicherheitsanwendungen.

Produktinfos

Versorgungsspannung: 24 V
Art der Versorgungsspannung: AC/DC
Spannungstoleranz: -15 % / +10 %
Leistung externes Netzteil (AC): 4 VA
Leistung externes Netzteil (DC): 2 W
Frequenzbereich AC: 50 - 60 Hz
Restwelligkeit DC: 160 %
Einschaltdauer: 100 %
Max. Einschaltstromimpuls A1: 1,7 A
Impulsdauer A1: 1,5 ms
Anzahl der Eingänge: 2
Spannung an Eingangskreis DC: 24 V
Strom an Eingangskreis DC: 55 mA
Min. Eingangswiderstand im Einschaltmoment: 95 Ohm
Max. Gesamtleitungswiderstand Rlmax (Einkanalig bei UB DC): 50 Ohm
Anzahl der Ausgangskontakte (Sicherheitskontakte): 2
Max. Kurzschlussstrom IK: 1 kA
Max. Strom (AC) bei 240 V: 6 A
Max. Strom (DC) bei 24 V: 4 A
Einschaltverzögerung bei automatischem Start: 115 ms
Rückfallverzögerung bei Not-Halt: 15 ms
Umgebungstemperatur: -10 - 55 °C
Lagertemperatur: -40 - 85 °C
Schutzart Gehäuse: IP40
Abmessungen (H x B x T): 87 mm x 22,5 mm x 121 mm
Gewicht: 190 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 24 V
Bemessungssteuerspeisespannung DC: 24 V
Spannungsart zur Betätigung: AC/DC
Ausführung: Grundgerät
Auswertung der Eingänge: zweikanalig
Geeignet zur Überwachung von Positionsschaltern: Nein
Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
Geeignet zur Überwachung von Ventilen: Nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Nein
Geeignet zur Überwachung von taktilen Sensoren: Nein
Geeignet zur Überwachung von Magnetschaltern: Nein
Geeignet zur Überwachung von Näherungsschaltern: Nein
Mit Mutingfunktion: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24 V
