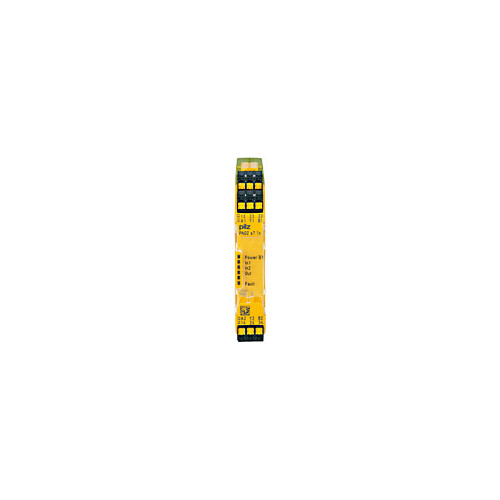

751167 Pilz Erweitungsblock PNOZ s7.1 C 24VDC 3n/o

20641600
2755187
1 Stk
DE
85364900
751167
beantwortete(n) Fragen weitere Varianten
PNOZ s7.1 C 24VDC 3 n/o cascade
Anmerkungen zur LIMMERT-KI

Der Pilz Erweitungsblock PNOZ s7.1 C ist ein zuverlässiges Erweiterungsgerät für die PNOZsigma Steuerung. Mit einer Versorgungsspannung von 24 V DC und einer maximalen Leistung von 20 W ist er ideal für den Einsatz in sicherheitsrelevanten Anwendungen. Der Block verfügt über drei Sicherheitskontakte und ermöglicht eine zweikanalige Ansteuerung über einen Verbindungsstecker. Mit einer kompakten Bauform von 120 mm Länge, 98 mm Höhe und 17,5 mm Breite ist er einfach zu integrieren. Die Schutzart IP54 sorgt für einen hohen Schutzgrad im Einbauraum. Der PNOZ s7.1 C ist für die Überwachung von NOT-AUS-Kreisen geeignet und bietet eine hohe Zuverlässigkeit und Sicherheit in industriellen Anwendungen.

Produktinfos

Versorgungsspannung: 24 V
Spannungsart: DC
Spannungstoleranz: -20 % / +20 %
Leistung des externen Netzteils: 2 W
Restwelligkeit DC: 20 %
Einschaltdauer: 100 %
Max. Leistung aller Erweiterungsgeräte: 20 W
Anzahl der Eingänge: 1
Strom an Eingangskreis: 70 mA
Max. Einschaltstromimpuls: 2 A
Impulsdauer Eingangskreis: 0,1 ms
Anzahl der Ausgangskontakte: 3
Max. Kurzschlussstrom IK: 1 kA
Gebrauchskategorie nach Norm: EN 60947-4-1
Max. Strom AC1 bei 240 V: 6 A
Max. Strom DC1 bei 24 V: 6 A
Max. Leistung AC1: 1500 VA
Max. Leistung DC1: 150 W
Schutzart: IP54 (Einbauraum), IP40 (Gehäuse)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 0 V
    Bemessungssteuerspeisespannung DC: 24 V
    Spannungsart zur Betätigung: DC
    Ausführung: Erweiterungsgerät
    Auswertung der Eingänge: zweikanalig
    Geeignet zur Überwachung von Positionsschaltern: Nein
    Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
    Geeignet zur Überwachung von Ventilen: Nein
    Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Nein
    Geeignet zur Überwachung von taktilen Sensoren: Nein
    Geeignet zur Überwachung von Magnetschaltern: Nein
    Geeignet zur Überwachung von Näherungsschaltern: Nein
    Mit Mutingfunktion: Nein
    Weitere Details
    Tragschienenmontage möglich: Ja
    Bemessungssteuerspeisespannung AC 60 Hz: 0 V
    Mit abnehmbaren Klemmen: Ja
    Mit Starteingang: Nein
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Mit Rückführkreis: Ja
    Ansprechverzögerungszeit: 0 s
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 3
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
    Geeignet für Sicherheitsfunktionen: Ja
    Kategorie nach EN 954-1: 4
    SIL gemäß IEC 61508: 3
    Performance Level nach EN ISO 13849-1: Level e
    Mit TÜV-Zulassung: Ja
    Mit Zulassung für BG BIA: Nein
    Mit Zulassung nach UL: Ja
    Breite: 17.5 mm
    Höhe: 102 mm
    Tiefe: 120 mm
