750101 Pilz PNOZ S1

23328403
4878625
1 Stk
4046548025705
DE
85364900
750101
beantwortete(n) Fragen weitere Varianten
PNOZ s1 24VDC 2 n/o
Anmerkungen zur LIMMERT-KI

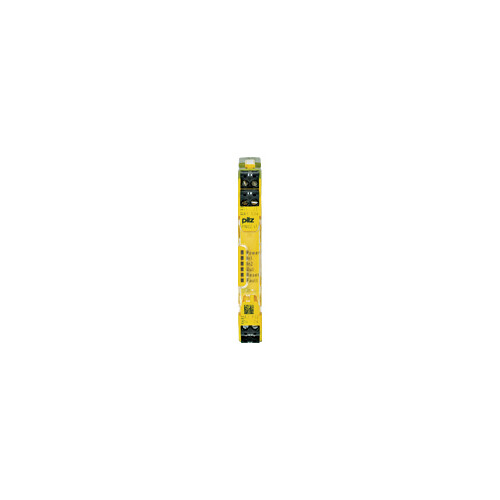

Das Pilz PNOZ S1 ist ein kompaktes und zuverlässiges Sicherheitsrelais, das für den Einsatz in sicherheitsrelevanten Anwendungen konzipiert ist. Mit einer Versorgungsspannung von 24 V DC und einer maximalen Ausgangsleistung von 2 W bietet es hohe Effizienz und Stabilität. Das Relais verfügt über zwei Sicherheitskontakte und ist für einen Temperaturbereich von -10 bis 55 °C geeignet. Mit einer Schutzart von IP40 ist es optimal für den Einsatz in industriellen Umgebungen. Die einfache Installation erfolgt über Schraubanschlüsse, und das Gerät ist für eine Lebensdauer von bis zu 5 Millionen Zyklen ausgelegt. Das PNOZ S1 erfüllt die Anforderungen der Normen EN 60947-4-1 und EN 60947-5-1 und ist somit eine ideale Wahl für Sicherheitsanwendungen, die Zuverlässigkeit und Effizienz erfordern.

Produktinfos

Versorgungsspannung: 24 V
Spannungsart: DC
Spannungstoleranz: -15 %/+10 %
Ausgangsleistung externe Stromversorgung (DC): 2 W
Restwelligkeit DC: 20 %
Eingänge Anzahl: 1
Eingangsspannung: 24 V
Strom am Eingang: 60 mA
Strom am Startkreis: 20 mA
Max. Einschaltstrom Impuls: 1 A
Max. Gesamtleitung Widerstand Rlmax: 30 Ohm
Halbleiterausgänge Anzahl: 1
Halbleiterausgänge Spannung: 24 V
Halbleiterausgänge Strom: 20 mA
Relaisausgänge Anzahl der Sicherheitskontakte: 2
Max. Kurzschlussstrom IK: 1 kA
Nutzungsart: EN 60947-4-1
Betriebstemperatur: -10 bis 55 °C
Lagertemperatur: -40 bis 85 °C
Schutzart Gehäuse: IP40
Schutzart Anschlüsse: IP20
Höhe: 98 mm
Breite: 12,5 mm
Tiefe: 120 mm
Gewicht: 105 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 0 V
    Bemessungssteuerspeisespannung DC: 24 V
    Spannungsart zur Betätigung: DC
    Ausführung: Grundgerät
    Auswertung der Eingänge: einkanalig
    Geeignet zur Überwachung von Positionsschaltern: Nein
    Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
    Geeignet zur Überwachung von Ventilen: Nein
    Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Nein
    Geeignet zur Überwachung von taktilen Sensoren: Ja
    Geeignet zur Überwachung von Magnetschaltern: Nein
    Geeignet zur Überwachung von Näherungsschaltern: Nein
    Mit Mutingfunktion: Nein
    Weitere Details
    Tragschienenmontage möglich: Ja
    Bemessungssteuerspeisespannung AC 60 Hz: 0 V
    Mit abnehmbaren Klemmen: Ja
    Mit Starteingang: Ja
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Mit Rückführkreis: Nein
    Ansprechverzögerungszeit: 0 s
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 2
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 1
    Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
    Geeignet für Sicherheitsfunktionen: Ja
    Kategorie nach EN 954-1: 3
    SIL gemäß IEC 61508: 2
    Performance Level nach EN ISO 13849-1: Level c
    Mit TÜV-Zulassung: Ja
    Mit Zulassung für BG BIA: Nein
    Mit Zulassung nach UL: Ja
    Breite: 12.5 mm
    Höhe: 98 mm
    Tiefe: 120 mm
