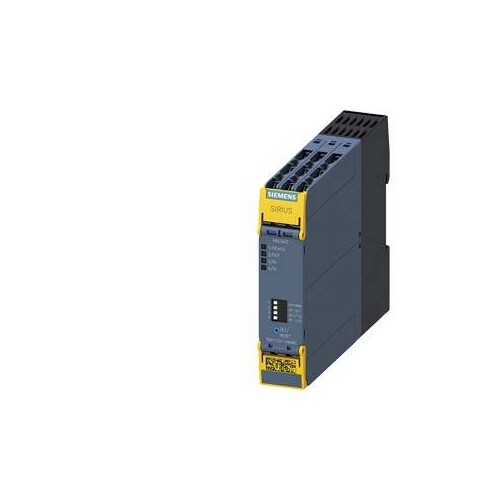

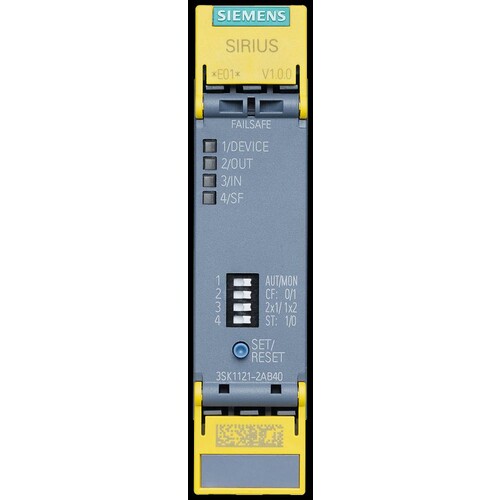

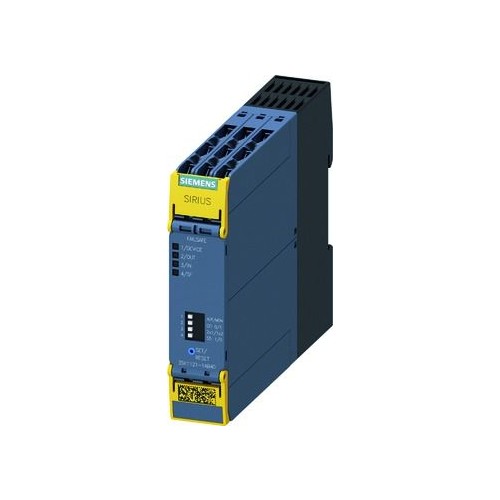

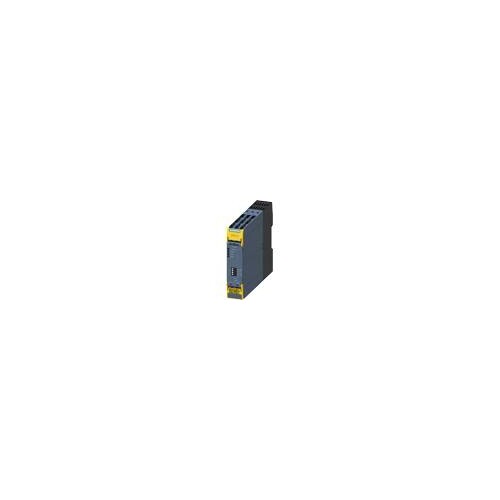

3SK1121-1AB40 Siemens SIRIUS SICHERHEITSSCHALTGERAET ADV R3+1

26133451
4401541
1 Stk
4011209913585
DE
85371098
3SK1121-1AB40
beantwortete(n) Fragen weitere Varianten

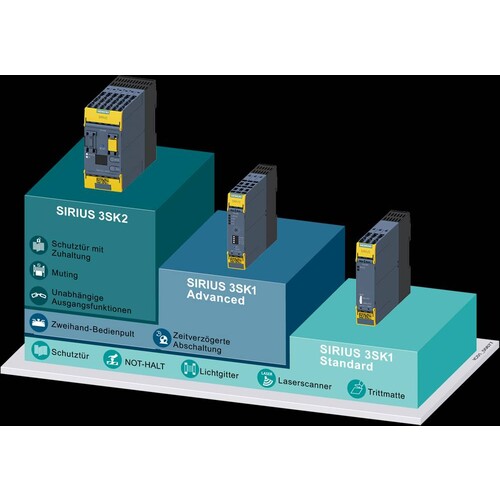

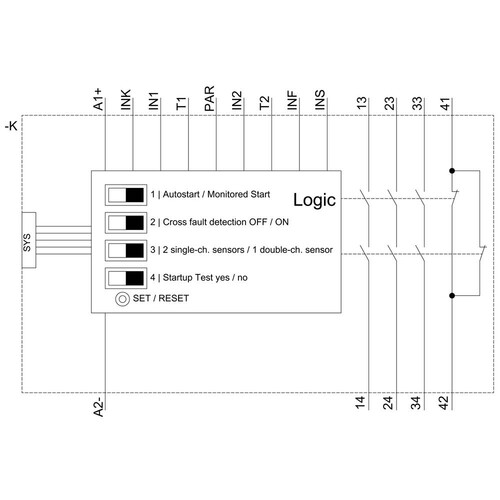

SIRIUS Sicherheitsschaltgerät Grundgerät Advanced Reihe Relais-Freigabekreise 3 Schließer plus Relais-Meldekreis 1 Öffner Us = 24 V DC Schraubanschluss Sicherheitsschaltgerät SIRIUS 3SK1 für autarke Sicherheitsanwendungen.Die Grundgeräte Advanced 3SK112 bieten universelle Einsatzzwecke dank Multifunktionalität, sowie flexible Erweiterungsmöglichkeiten. Sie bilden eine innovative Systemlandschaft, die komplexe Sicherheitsfunktionen mit einer Vielzahl von Sensoren und Ausgängen realisieren kann. Mit Geräteverbindern kann zuverlässig und einfach die Anzahl der Eingänge, als auch der sicheren Ausgänge ohne Verdrahtungsaufwand zwischen den Geräten erweitert werden. Antriebe bis 3 kW können mit den fehlersicheren Motorstartern SIRIUS 3SK11 mittels Geräteverbinder direkt in das 3SK-System integriert werden. Alle Komponenten verfügen über weltweite Zulassungen und sind damit bestens für den globalen Einsatz und Export geeignet.Die Geräte sind mit Relais- oder Halbleiterausgängen, unverzögert oder verzögert, jeweils mit verschiedenen Zeitbereichen, sowie durchgängig mit Schraub- oder Federzuganschluss (Push-In) erhältlich.Umfangreiches Zubehör wie zum BeispielPlombierabdeckungen, Einstecklaschen für Wandmontage und Kodierstifte erleichtert die Handhabung. Ein- und Ausgangserweiterungen, sowie eine eigene Stromversorgung können mittels Geräteverbinder ohne zusätzlichen Verdrahtungsaufwand verwendet werden.Die Sicherheitsschaltgeräte 3SK lösen die bewährte Baureihe 3TK28 ab.Safety is a SIRIUS business.
Anmerkungen zur LIMMERT-KI

Das Siemens SIRIUS Sicherheitsschaltgerät 3SK1121-1AB40 ist ein fortschrittliches Relais für Sicherheitsanwendungen, das sich durch seine Multifunktionalität und einfache Integration in bestehende Systeme auszeichnet. Mit drei Schließern und einem Öffner bietet es eine zuverlässige Lösung zur Überwachung von Sicherheitskreisen. Die Schutzart IP20 und der fingersichere Aufbau gewährleisten eine sichere Anwendung in industriellen Umgebungen. Das Gerät arbeitet mit einer Bemessungssteuerspeisespannung von 24 V DC und ist für Temperaturen von -25 bis +60 °C geeignet. Dank seiner hohen mechanischen Lebensdauer von 10 Millionen Schaltspielen und der Möglichkeit zur Kaskadierung ist das 3SK1121-1AB40 ideal für den Einsatz in komplexen Sicherheitsanwendungen. Es erfüllt hohe Sicherheitsstandards, einschließlich SIL 3 und PL e, und ist somit für den globalen Einsatz bestens geeignet.

Produktinfos

Produkt-Markenname: SIRIUS
Produktkategorie: Sicherheitsschaltgeräte
Produkt-Bezeichnung: Sicherheitsschaltgerät
Ausführung des Produkts: Relais-Freigabekreise
Schutzart IP des Gehäuses: IP20
Berührungsschutz gegen elektrischen Schlag: fingersicher
Isolationsspannung Bemessungswert: 300 V
Umgebungstemperatur während Lagerung: -40 ... +80 °C
Umgebungstemperatur während Betrieb: -25 ... +60 °C
Luftdruck gemäß SN 31205: 90 kPa ... 106 kPa
relative Luftfeuchte während Betrieb: 10 ... 95 %
Aufstellungshöhe maximal: 2 000 m
Schwingfestigkeit gemäß IEC 60068-2-6: 5 ... 500 Hz: 0,75 mm
Schockfestigkeit: 10 g / 11 ms
Stoßspannungsfestigkeit Bemessungswert: 4 000 V
EMV-Störaussendung: IEC 60947-5-1, Klasse A
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Anzahl der Sensoreingänge: 1- oder 2-kanalig
Ausführung der Kaskadierung: ja
Produkteigenschaft querschlusssicher: Ja
Sicherheits-Integritätslevel (SIL) gemäß IEC 61508: 3
Performance Level (PL) gemäß EN ISO 13849-1: e
Kategorie gemäß EN ISO 13849-1: 4
Anteil sicherer Ausfälle (SFF): 99 %
PFHD bei hoher Anforderungsrate gemäß EN 62061: 0,0000000025 1/h
PFDavg bei niedriger Anforderungsrate gemäß IEC 61508: 0,000007
T1-Wert für Proof-Test Intervall: 20 y
HFT gemäß IEC 61508: 1
Anzahl der Ausgänge als Öffner: 1
Anzahl der Ausgänge als Schließer: 3
Schalthäufigkeit maximal: 360 1/h
Schaltvermögen Strom bei 24 V DC: 5 A
mechanische Lebensdauer (Schaltspiele): 10 000 000
Einbaulage: beliebig

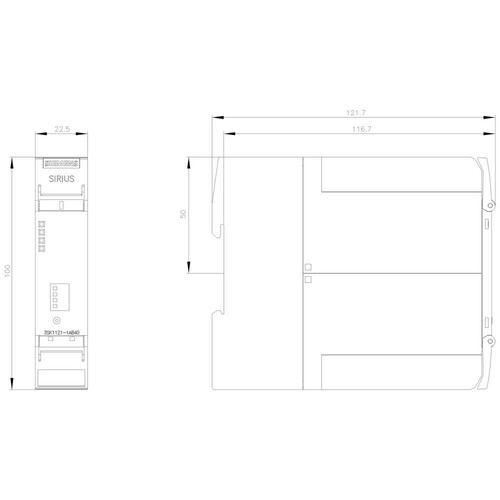

Breite: 22,5 mm
Höhe: 100 mm
Tiefe: 121,6 mm
Ausführung des elektrischen Anschlusses: Schraubanschluss
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 121.6 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Ausführung: 0
Auswertung der Eingänge: ein- und zweikanalig
Geeignet zur Überwachung von Positionsschaltern: Ja
Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Ja
Geeignet zur Überwachung von Magnetschaltern: Ja
Geeignet zur Überwachung von Näherungsschaltern: 3
Mit Mutingfunktion: Nein
Weitere Details
Tragschienenmontage möglich: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 22.5 V
Mit abnehmbaren Klemmen: Nein
Mit Starteingang: Ja
Ausführung des elektrischen Anschlusses: EV000415|24
Mit Rückführkreis: Ja
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0|24
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 24|24
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 100
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 22.5
Sicherheitstyp gemäß IEC 61496-1: 121.6
Stoppkategorie nach IEC 60204: 0
Performance Level nach EN ISO 13849-1: Level e
Mit Zulassung für BG BIA: 100
Mit Zulassung nach UL: Ja
Breite: 22.5 mm
Höhe: 100 mm
Tiefe: 121.6 mm
SIL gemäß IEC 61508: 3
Mit TÜV-Zulassung: Ja
