3RK3231-1AA10 Siemens MSS 3RK3, ERWEI. MODUL 2/4 F DI 2 F-DO

23877001
5199194
1 Stk
4011209684423
DE
85371098
3RK3231-1AA10
beantwortete(n) Fragen weitere Varianten

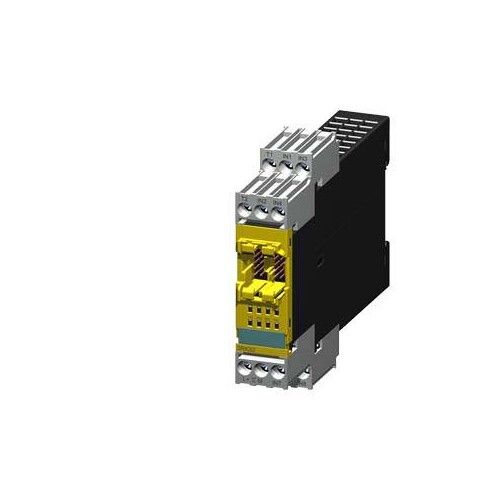

SIRIUS, Erweiterungsmodul 3RK32 für modulares Sicherheitssystem 3RK3 2/4 F-DI, 2 F-DO, DC 24 V/1,2 A parametrierbar über MSS ES 22,5 mm Baubreite Schraubanschluss bis SIL3 (IEC 61508) bis Performance Level E (ISO 13849-1) ohne Verbindungskabel
Anmerkungen zur LIMMERT-KI

Das Siemens SIRIUS Erweiterungsmodul 3RK3231-1AA10 ist ein hochmodernes Modul für das modulare Sicherheitssystem 3RK3. Mit einer Breite von nur 22,5 mm bietet es eine kompakte Lösung für Sicherheitsanwendungen mit bis zu 4 sicherheitsrelevanten Eingängen und 2 sicherheitsrelevanten Ausgängen. Dieses Modul arbeitet mit einer Bemessungssteuerspeisespannung von 24 V DC und einer maximalen Schaltleistung von 1,2 A. Es erfüllt höchste Sicherheitsstandards, einschließlich SIL3 nach IEC 61508 und Performance Level E nach ISO 13849-1. Die IP20 Schutzart und die vertikale Montageposition machen es ideal für den Einsatz in industriellen Umgebungen. Darüber hinaus ist das Modul für eine Vielzahl von Sicherheitsanwendungen geeignet, darunter NOT-AUS-Funktionen und die Überwachung von Positionsschaltern. Mit einer Betriebstemperatur von -20 bis +60 °C und einer hohen Störfestigkeit ist es eine zuverlässige Wahl für anspruchsvolle Anwendungen.

Produktinfos

Produktmarke: SIRIUS
Produktkategorie: Modulares Sicherheitssystem
Produktbezeichnung: Erweiterungsmodul
Design des Produkts: 2/4 F-DI 2 F-DO
Schutzart (IP): IP20
Stoßfestigkeit: 15g / 11 ms
Verschmutzungsgrad: 3
Montageposition: vertikal
maximale Installationshöhe über dem Meeresspiegel: 2000 m
Lagertemperatur: -40 ... +85 °C
Betriebstemperatur: -20 ... +60 °C
Transporttemperatur: -40 ... +85 °C
relative Luftfeuchtigkeit im Betrieb: 10 ... 95 %
Störfestigkeit gegen Burst (IEC 61000-4-4): 2 kV (Stromanschlüsse)
Störfestigkeit gegen Surge (IEC 61000-4-5): 2 kV (Leiter-Erde), 1 kV (Leiter-Leiter)
elektrostatische Entladung (IEC 61000-4-2): 4 kV Kontaktentladung / 8 kV Luftentladung
Feldbasierte Störfestigkeit (IEC 61000-4-3): 10 V/m, 3 V/m, 1 V/m
Nennwert der Überspannungsfestigkeit: 500 V
Nennwert der Isolationsspannung: 50 V
Sicherheitsintegritätslevel (SIL) nach IEC 61508: 3
Leistungsstufe (PL) nach ISO 13849-1: E
Anzahl der Eingänge (sicherheitsrelevant): 4
Anzahl der Ausgänge (sicherheitsrelevant, 2-Kanal): 2
Schaltleistung der Halbleiterausgänge bei DC-13 bei 24 V: 1,2 A
Befestigungsart: Hutschiene

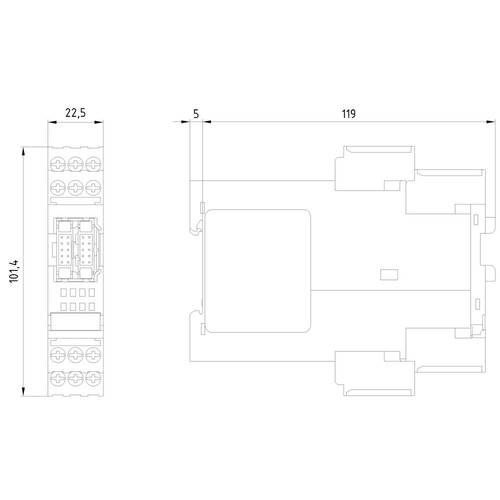

Breite: 22,5 mm
Höhe: 102 mm
Tiefe: 124 mm
Art des elektrischen Anschlusses: Schraubanschlüsse
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 0 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Ausführung: 0
Geeignet zur Überwachung von Positionsschaltern: Ja
Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
Geeignet zur Überwachung von Ventilen: Ja
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Ja
Geeignet zur Überwachung von taktilen Sensoren: Ja
Geeignet zur Überwachung von Magnetschaltern: Ja
Geeignet zur Überwachung von Näherungsschaltern: Ja
Mit Mutingfunktion: Nein
Weitere Details
Tragschienenmontage möglich: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 3 V
Mit abnehmbaren Klemmen: Ja
Mit Starteingang: 4
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit Rückführkreis: Nein
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 1
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 2|24
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: Schraubanschluss
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 1
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 22.5
Stoppkategorie nach IEC 60204: sonstige
Mit Zulassung für BG BIA: 102
Mit Zulassung nach UL: Ja
Breite: 22.5 mm
Höhe: 102 mm
Tiefe: 124 mm
SIL gemäß IEC 61508: 3
Mit TÜV-Zulassung: Ja
