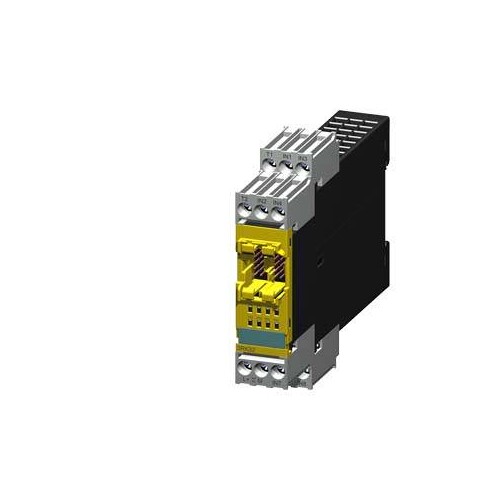

3RK3221-1AA10 Siemens SIRIUS, Erweiterungsmodul 3RK32 für modulares S

24235807
5199187
1 Stk
4011209684409
DE
85371098
3RK3221-1AA10
beantwortete(n) Fragen weitere Varianten

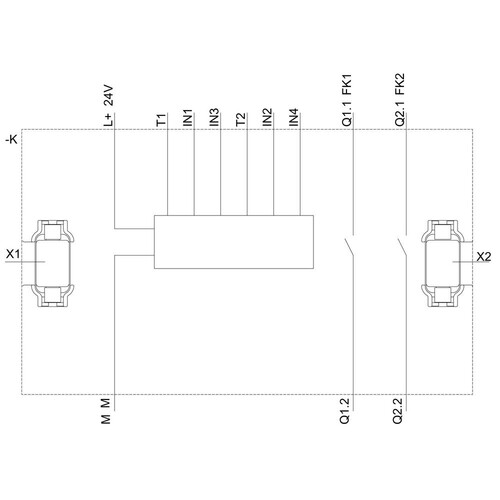

SIRIUS, Erweiterungsmodul 3RK32 für modulares Sicherheitssystem 3RK3 2/4 F-DI, 1/2 F-RO, DC 24 V/1 A parametrierbar über MSS ES 22,5 mm Baubreite Schraubanschluss bis SIL3 (IEC 61508) bis Performance Level E (ISO 13849-1) ohne Verbindungskabel
Anmerkungen zur LIMMERT-KI

Das Siemens SIRIUS Erweiterungsmodul 3RK3221-1AA10 ist ein hochmodernes Modul für modulare Sicherheitssysteme. Mit einer Breite von nur 22,5 mm bietet es eine kompakte Lösung für Sicherheitsanwendungen. Es unterstützt bis zu 4 sicherheitsrelevante Eingänge und 2 sicherheitsrelevante Ausgänge, wodurch es sich ideal für den Einsatz in sicherheitskritischen Umgebungen eignet. Das Modul ist für eine Betriebsspannung von 24 V DC ausgelegt und bietet eine hohe Stoßfestigkeit von 15g. Es erfüllt die Anforderungen bis zu SIL3 (IEC 61508) und Performance Level E (ISO 13849-1). Mit einem Temperaturbereich von -20 bis +60 °C und einer maximalen Installationshöhe von 2000 m ist es vielseitig einsetzbar. Die Schutzart IP20 sorgt für einen sicheren Betrieb in geschützten Umgebungen. Dieses Modul ist die perfekte Wahl für die Überwachung von Not-Aus-Kreisen, Positionsschaltern und anderen sicherheitsrelevanten Anwendungen.

Produktinfos

Produktmarke: SIRIUS
Produktkategorie: Modulares Sicherheitssystem
Produktbezeichnung: Erweiterungsmodul
Ausführung des Produkts: 2/4 F-DI, 1/2 F-RO
Schutzart (IP): IP20
Stoßfestigkeit: 15g / 11 ms
Verschmutzungsgrad: 3
Montageposition: vertikal
Maximale Installationshöhe: 2.000 m
Lagertemperatur: -40 ... +85 °C
Betriebstemperatur: -20 ... +60 °C
Transporttemperatur: -40 ... +85 °C
Relative Luftfeuchtigkeit während des Betriebs: 10 ... 95 %
Durchgeleitete Störungen (IEC 61000-4-4): 2 kV (Stromversorgungsanschlüsse)
Durchgeleitete Störungen (IEC 61000-4-5): 2 kV (Leiter-Erde), 1 kV (Leiter-Leiter)
Elektrostatische Entladung (IEC 61000-4-2): 4 kV Kontaktentladung / 8 kV Luftentladung
Feldbasierte Störungen (IEC 61000-4-3): 10 V/m, 3 V/m, 1 V/m
Nennwert des Überspannungswiderstands: 4.000 V
Nennwert der Isolationsspannung: 300 V
Sicherheitsintegritätslevel (SIL): 3
Leistungsstufe (PL): E
Kategorie (EN 954-1): 4
Betriebsart der Steuerungsspannung: DC
Nennwert der Steuerungsspannung: 24 V
Bauform: Standard-Schiene

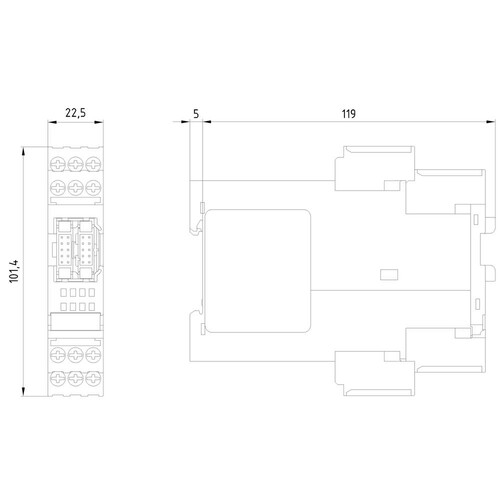

Breite: 22,5 mm
Höhe: 102 mm
Tiefe: 124 mm
Anschlussart: Schraubanschlüsse
Anzahl der Eingänge (sicherheitsrelevant): 4
Anzahl der Ausgänge (sicherheitsrelevant): 2 (einzelner Kanal)
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 0 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Ausführung: 0
Geeignet zur Überwachung von Positionsschaltern: Ja
Geeignet zur Überwachung von NOT-AUS-Kreisen: Ja
Geeignet zur Überwachung von Ventilen: Ja
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Ja
Geeignet zur Überwachung von taktilen Sensoren: Ja
Geeignet zur Überwachung von Magnetschaltern: Ja
Geeignet zur Überwachung von Näherungsschaltern: Ja
Mit Mutingfunktion: Nein
Weitere Details
Tragschienenmontage möglich: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 3 V
Mit abnehmbaren Klemmen: Ja
Mit Starteingang: 4
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit Rückführkreis: Nein
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 2
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 1
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0|24
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: Schraubanschluss
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 1
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 22.5
Stoppkategorie nach IEC 60204: sonstige
Mit Zulassung für BG BIA: 102
Mit Zulassung nach UL: Ja
Breite: 22.5 mm
Höhe: 102 mm
Tiefe: 124 mm
SIL gemäß IEC 61508: 3
Mit TÜV-Zulassung: Ja
