2986957 Phoenix PSR-SPP-24DC/FSP/2X1/1X2

33394152
1844174
1 Stk
4046356520928
DE
85364900

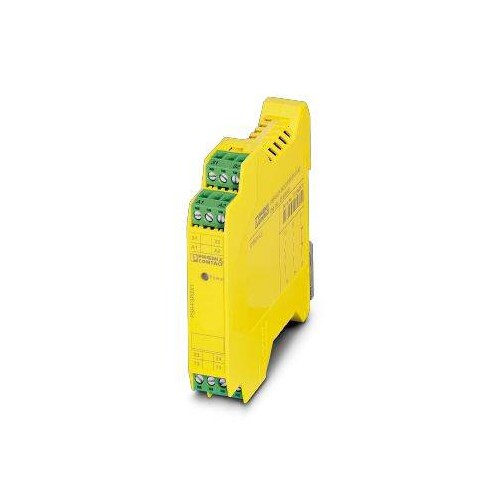

Sicheres Koppelrelais für SIL 3 High- und Low-Demand-Anwendungen, koppelt digitale Ausgangssignale an die Peripherie, 2 Freigabestrompfade, 1 Meldekontakt, Modul für Safe-State-Off-Anwendungen, integrierter Testpulsfilter, Breite: 17,5 mm, steckbare Push-in-Klemme
Anmerkungen zur LIMMERT-KI

Das Sicherheitsrelais PSR-SPP-24DC/FSP/2X1/1X2 von Phoenix Contact ist für SIL3 High- und Low-Demand-Anwendungen konzipiert und bietet eine zuverlässige Kopplung digitaler Ausgangssignale an die Peripherie. Mit einer Breite von nur 17,5 mm und zwei Freigabestrompfaden ermöglicht es eine platzsparende Installation. Der integrierte Testpulsfilter sorgt für eine lange Lebensdauer und einfache Proof-Tests gemäß IEC 61508. Das Relais unterstützt eine Eingangsnennspannung von 24 V DC und bietet eine maximale Schaltspannung von 250 V AC/DC. Es ist ideal für Anwendungen, die eine sichere Trennung und Leistungsanpassung erfordern, und erfüllt die Anforderungen der Normen EN 50205 und DIN EN 50178. Zudem ist es staubdicht und für eine Vielzahl von industriellen Anwendungen geeignet.

Produktinfos

Nutzungsbeschränkung: EMV: Klasse-A-Produkt
Eingangsnennspannung U N: 24 V DC
Eingangsspannungsbereich bezogen auf U N: 0,85 ... 1,1
Typischer Eingangsstrom bei U N: 55 mA
Einschaltstrom typisch: max. 100 mA
Ansprechzeit typisch: 50 ms
Rückfallzeit typisch: 50 ms
Wiederbereitschaftszeit: 1 s
Kontaktausführung: 2 Freigabestrompfade unverzögert
Rückmeldestrompfad: 1 unverzögert
Kontaktmaterial: AgCuNi, + 0,2 µm Au
Schaltspannung maximal: 250 V AC/DC
Schaltspannung minimal: 15 V AC/DC
Grenzdauerstrom (Schließer): 5 A
Grenzdauerstrom (Öffner): 100 mA
Einschaltstrom maximal: 5 A
Einschaltstrom minimal: 5 mA
Schaltleistung minimal: 75 mW
Abschaltleistung maximal (ohmsche Last): 120 W (24 V DC)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung DC: 24|24 V
    Spannungsart zur Betätigung: DC
    Ausführung: Grundgerät
    Auswertung der Eingänge: sonstige
    Geeignet zur Überwachung von NOT-AUS-Kreisen: Nein
    Geeignet zur Überwachung von Ventilen: Nein
    Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Nein
    Geeignet zur Überwachung von taktilen Sensoren: Nein
    Geeignet zur Überwachung von Magnetschaltern: Nein
    Geeignet zur Überwachung von Näherungsschaltern: Nein
    Mit Mutingfunktion: Nein
    Weitere Details
    Tragschienenmontage möglich: Ja
    Mit abnehmbaren Klemmen: Ja
    Mit Starteingang: Nein
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Mit Rückführkreis: Nein
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 0|
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
    Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 0
    Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
    Stoppkategorie nach IEC 60204: sonstige
    Performance Level nach EN ISO 13849-1: sonstige
    Mit Zulassung für BG BIA: Nein
    Mit Zulassung nach UL: Ja
    Breite: 17.5 mm
    Höhe: 112 mm
    Tiefe: 114.5 mm
    Rückfallverzögerung: 0.05|0.05 s
    Mit TÜV-Zulassung: 112
