2963970 Phoenix PSR SPP 24UC/URM/5X1/2X2

25001432
5260081
1 Stk
4017918904791
DE
85364900

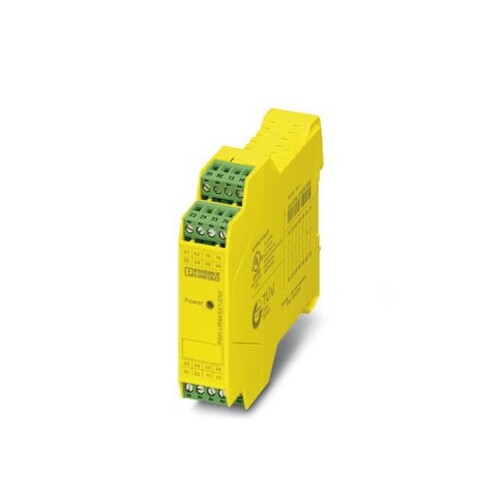

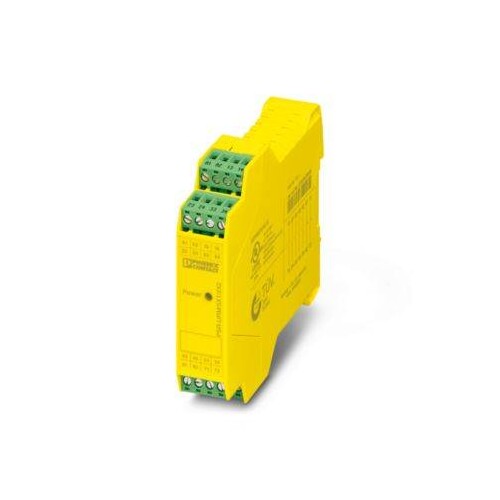

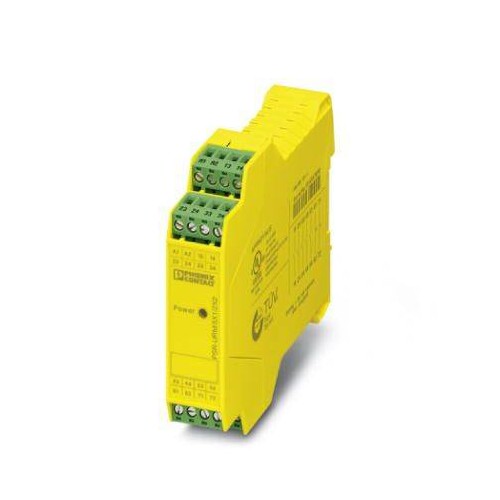

Sicheres Koppelrelais mit zwangsgeführten Kontakten, 5 Schließer, 2 Öffner, 1-kanalig, Breite: 22,5 mm, steckbare Push-in-Klemme
Anmerkungen zur LIMMERT-KI

Das Koppelrelais PSR SPP 24UC/URM/5X1/2X2 von Phoenix Contact ist ein sicheres und zuverlässiges Relais mit zwangsgeführten Kontakten, das für Anwendungen im Bereich der sicheren Abschaltung konzipiert wurde. Mit einer Breite von nur 22,5 mm und einer hohen Lebensdauer von bis zu 10 Millionen Schaltspielen ist es ideal für kompakte Installationen. Das Relais bietet fünf Schließer und zwei Öffner und ist für eine Nennbetriebsart von 100 % ED ausgelegt. Es unterstützt eine Eingangsspannung von 24 V AC/DC und hat eine maximale Verlustleistung von 8,56 W. Die Push-in-Anschluss-Technologie ermöglicht eine einfache und schnelle Verdrahtung. Mit einer Schutzart von IP20 und einem Betriebstemperaturbereich von -20 °C bis 55 °C ist es für verschiedene Umgebungen geeignet. Das PSR SPP Relais erfüllt hohe Sicherheitsstandards und ist ideal für den Einsatz in sicherheitskritischen Anwendungen.

Produktinfos

Produkttyp: Koppelrelais
Anwendung: Sicher Ausschalten
Lebensdauer mechanisch: 10x10^6 Schaltspiele
Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten
Überspannungskategorie: II
Wiederanlaufzeit: < 1 s
Maximale Verlustleistung: 8,56 W
Nennbetriebsart: 100 % ED
Bemessungsisolationsspannung: 250 V
Eingangsspannungsbereich: 20,4 V AC/DC ... 26,4 V AC/DC
Einschaltstrom maximal: 350 mA
Schaltspannung maximal: 230 V AC/DC
Schaltspannung minimal: 5 V AC/DC
Grenzdauerstrom: 6 A (Schließer), 3 A (Öffner)
Anschlussart: Push-in-Anschluss
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Breite: 22,5 mm
Höhe: 114,5 mm
Tiefe: 112 mm
Gehäusematerial: Polyamid
Farbe Gehäuse: gelb
Schutzart: IP20
Betriebstemperatur: -20 °C ... 55 °C
Lagerungstemperatur: -40 °C ... 85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: AC/DC
Ausführung: Grundgerät
Auswertung der Eingänge: sonstige
Geeignet zur Überwachung von NOT-AUS-Kreisen: Nein
Geeignet zur Überwachung von Ventilen: Nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Nein
Geeignet zur Überwachung von taktilen Sensoren: Nein
Geeignet zur Überwachung von Magnetschaltern: Nein
Geeignet zur Überwachung von Näherungsschaltern: Nein
Mit Mutingfunktion: Nein
Weitere Details
Tragschienenmontage möglich: Ja
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Mit abnehmbaren Klemmen: Ja
Mit Starteingang: Nein
Ausführung des elektrischen Anschlusses: Federzuganschluss
Mit Rückführkreis: Nein
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 0|
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 0
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
Stoppkategorie nach IEC 60204: sonstige
Performance Level nach EN ISO 13849-1: sonstige
Mit Zulassung für BG BIA: Nein
Mit Zulassung nach UL: Ja
Breite: 22.5 mm
Höhe: 114.5 mm
Tiefe: 113.7 mm
Rückfallverzögerung: 0.02|0.02 s
Mit TÜV-Zulassung: 114.5
