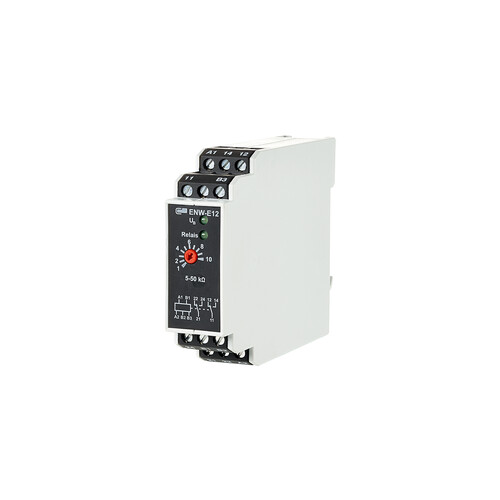

11030805 BTR ENW-E12 Niveauwächter 230V

20116474
4872465
2 Stk
4250184121244
DE
85364900
Der Niveauwächter dient zur Füllstands- oder Leckageüberwachung von allen leitenden nicht brennbaren Medien. Der Ansprechpunkt kann über ein proportionales Potentiometer eingestellt werden. Als Wächter arbeitet das Gerät mit einer Elektrode (EO) und dem Masseanschluss (EM), z. B. für Meldungen von Minimum oder Maximum, als Überlauf- oder Trockenlaufschutz für Tauchpumpen. Bei unruhiger Oberfläche des Niveaus empfiehlt sich eine weitere Elektrode (EU). Als Zweipunktregler steuert das Gerät mit den Elektroden EO, EU und Masseanschluss EM Pumpen oder Ventile zur automatischen Füllung oder Leerung von Behältern. Als Masseanschluss kann auch eine zum Medium leitende Behälterwand benutzt werden. Bei Anschluss von 2 Elektroden müssen die Anschlüsse B2 und B3 mit einer Brücke versehen werden! Variante: 230 V AC, Nicht für die Vermarktung in Nordamerika vorgesehen
Anmerkungen zur LIMMERT-KI

Der ENW-E12 Niveauwächter von BTR ist ein hochentwickeltes Gerät zur Füllstands- und Leckageüberwachung für alle leitenden, nicht brennbaren Medien. Mit einer Betriebsspannung von 230 V AC und einer Frequenz von 50 bis 60 Hz ist das Gerät für den industriellen Einsatz geeignet. Der Ansprechpunkt ist über ein proportionales Potentiometer einstellbar, und das Gerät kann sowohl als Wächter als auch als Zweipunktregler eingesetzt werden. Mit zwei Wechsler-Kontakten aus AgSnO2 bietet der Niveauwächter eine maximale Schaltspannung von 250 V und einen Dauerstrom von 6 A. Die kompakten Abmessungen von 22,5 mm x 75 mm x 95 mm und das geringe Gewicht von 300 g machen die Installation einfach, während die Schutzart IP40 für einen zuverlässigen Betrieb sorgt. Ideal für den Einsatz in Pumpensteuerungen und automatisierten Systemen.

Produktinfos

Betriebsspannung: 230 V AC (-10% ... +10%)
Frequenzbereich: 50 ... 60 Hz
Einschaltdauer: 100 %
Wiederbereitschaftszeit: >= 250 ms
Ansprechverzögerung: 5 - 50 kOhm (einstellbar)
Rückfallzeit: typisch 20 ms
Auslöseverzögerung: <= +/- 0,01 %
Anzahl der Kontakte: 2 Wechsler
Kontaktwerkstoff: AgSnO2
Schaltspannung (max.): 250 V
Dauerstrom: 6 A
Ausschaltverzögerung: 230 V~ 6 A AC1, 230 V~ 3 A AC3, 230 V~ 0,12 A, 60 V~ 0,6 A, 24 V~ 3 A, 12 V~ 4 A DC1
Schalthäufigkeit: 600 Schaltspiele/h
Mechanische Lebensdauer: 3x10^7 Schaltspiele
Elektrische Lebensdauer: 2x10^5 Schaltspiele
Abmessungen (B x H x T): 22,5 mm x 75 mm x 95 mm
Gewicht: 300 g
Montageart: Tragschiene TH35
Anschlussart: Schraubklemmen
Schutzart (Gehäuse): IP40
Schutzart (Anschlussklemmen): IP20
Betriebstemperatur: 0 °C - 55 °C
Lagerungstemperatur: -20 °C - 70 °C
Verlustleistung (typisch) Spule: 2 W
Verlustleistung (typisch) Kontaktsatz: 500 mW
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

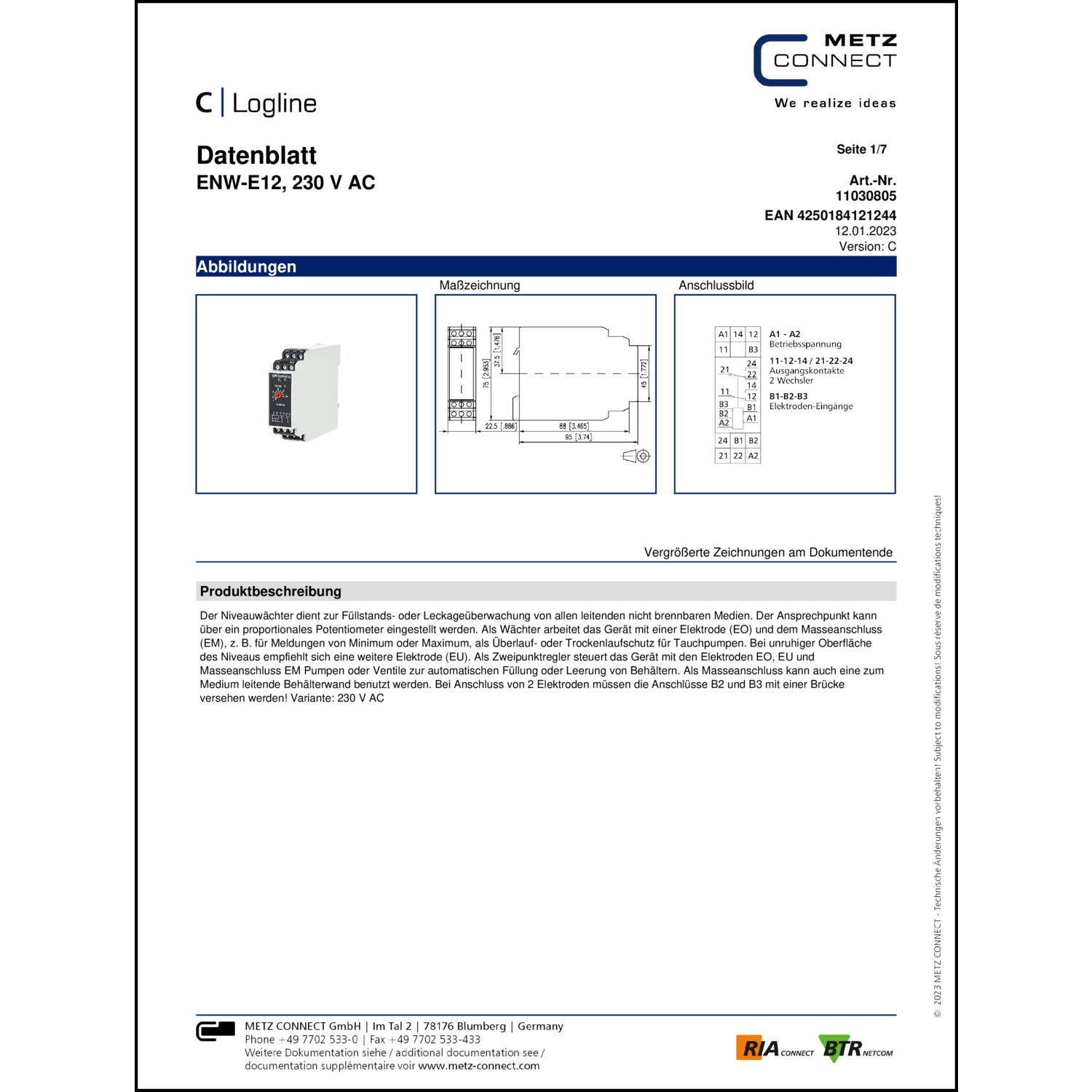

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Spannungsart zur Betätigung: AC
Physikalisches Messprinzip: leitend
Anzahl der Elektrodeneingänge: 3
Min. einstellbare Anzugsverzögerungszeit: 0 s
Max. zulässige Anzugsverzögerungszeit: 22.5 s
Min. einstellbare Rückfallverzögerungszeit: 75 s
Max. zulässige Rückfallverzögerungszeit: Schraubanschluss s
Ansprechempfindlichkeit einstellbar: Ja
Anzahl der Kontakte als Öffner: 230|230
Anzahl der Kontakte als Wechsler: 2
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 1 V
Breite: 22.5 mm
Höhe: 75 mm
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: Nein
Tiefe: 100 mm
Kaskadierbar: Nein
