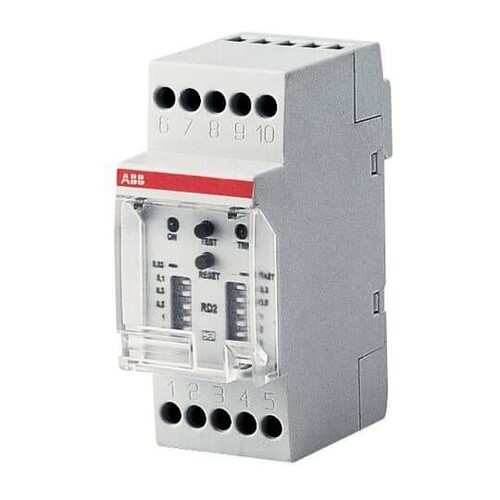

  6. RD2 Diff.stromrelais, 230-400V AC ABB Diff.stromrelais RD2, 230-400V AC

RD2 Diff.stromrelais, 230-400V AC ABB Diff.stromrelais RD2, 230-400V AC

20827794
5365400
1 Stk
8012542058007
HU
85364900
weitere Infos weitere Infos ausblenden
ABB
RD2
beantwortete(n) Fragen weitere Varianten
Fehlerstrom-Monitore (RCM) mit externem Wandler sind zur Erfassung von Fehlerströmen geeignet. Über Minidip-Schalter können die Fehlerstromempfindlichkeit und die Ansprechzeit eingestellt werden. Die Differenzstromrelais RD2 erlauben in Verbindung mit einem externen Ringkernwandler TR... den Erdschlussschutz von Leitungen und Geräten. Sie sind für den Einsatz in Ein- und Dreiphasennetzen mit höheren Bemessungsströme ausgelegt. Der modulare Wandler TRM (Wandlerdurchmesser 29 mm) ist zum Aufschnappen auf die DIN-Schiene, die restlichen Wandler TR (Wandlerdurchmesser bis 110 mm) sind zum Anschrauben. Wenn ein Erdfehlerstrom (pulsstromsensitiv) auftritt übermittelt der Wandler ein Signal zum Differenzstromrelais, welches dieses auswertet und mit dem eingestellten Wert vergleicht. Wird der eingestellte Wert überschritten, wird nach der eingestellten Zeit das Ausgangsrelais geschaltet und die rote LED leuchtet. Über Minidip-Schalter können die Empfindlichkeit (Differenzströme) und die Ansprechzeit des Relais eingestellt werden. Als Ausgang steht ein Wechselkontakt zur Verfügung. Die Verbindung zwischen Relais und Wandler wird immer überprüft. Sollte diese unterbrochen werden schaltet das Relais nach dereingestellten Ansprechzeit um. Mit der ¿Test¿-Taste wird ein Differenzstrom simuliert. Wenn diese gedrückt wird, schaltet das Relais unverzögert, unabhängig welche Ansprechzeit eingestellt ist. Das RD2 wechselt in den Alarm-Status. Mit der ¿Reset¿-Taste wird das Relais in den Ausgangszustand gesetzt.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das RD2 Differenzstromrelais von ABB ist ein hochmodernes Gerät zur Überwachung von Fehlerströmen in elektrischen Anlagen. Es arbeitet mit einer Betriebsspannung von 230 bis 400 V AC und ist für Frequenzen von 50 bis 60 Hz ausgelegt. Die Empfindlichkeit kann flexibel auf Werte von 0,03 bis 2 A eingestellt werden, während die Ansprechzeit zwischen sofort und 5 Sekunden variiert. Mit einer Kontaktbelastbarkeit von 10 A bei 250 V AC ist das Relais ideal für den Einsatz in verschiedenen Anwendungen. Das Gerät verfügt über einen modularen Aufbau und erfüllt die Anforderungen der IEC/EN 62020 Norm. Die Betriebstemperatur liegt zwischen -5 und +40 °C, was es für eine Vielzahl von Umgebungen geeignet macht. Das RD2 ist eine zuverlässige Wahl für den Erdschlussschutz und bietet eine einfache Handhabung durch seine Test- und Reset-Funktionen.

Produktinfos

Betriebsspannung: 230…400 V AC
Frequenz: 50…60 Hz
Einstellbare Empfindlichkeit IΔn: 0.03; 0.1; 0.3; 0.5; 1; 2 A
Ansprechzeit: Schnell; 0.3; 0.5; 1; 2; 5 s
Kontaktbelastbarkeit: 10 A bei 250 V AC (ohmisch)
Kontaktart: NC-C-NO
Betriebstemperatur: -5…+40 °C
Anzahl der Module: 2
Standards: IEC/EN 62020
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

27761980
Preisanzeige nur nach Anmeldung
02274659
Preisanzeige nur nach Anmeldung
10086307
Preisanzeige nur nach Anmeldung
02029932
Preisanzeige nur nach Anmeldung
25618293
Preisanzeige nur nach Anmeldung
21544356
Preisanzeige nur nach Anmeldung
21544349
Preisanzeige nur nach Anmeldung
02042630
Preisanzeige nur nach Anmeldung
02105063
Preisanzeige nur nach Anmeldung
02034573
Preisanzeige nur nach Anmeldung
20227641
Preisanzeige nur nach Anmeldung
02105049
Preisanzeige nur nach Anmeldung
02117481
Preisanzeige nur nach Anmeldung
02155680
Preisanzeige nur nach Anmeldung
10007802
Preisanzeige nur nach Anmeldung
10159856
Preisanzeige nur nach Anmeldung
10159849
Preisanzeige nur nach Anmeldung
30264878
Preisanzeige nur nach Anmeldung
26056576
Preisanzeige nur nach Anmeldung
02117502
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 400|400 V
Spannungsart zur Betätigung: AC
Bemessungsspannung: 400|400 V
Bemessungsfrequenz: 50|60 Hz
Funktion: für Wechselstromnetze
Ansprechwert Stromstärke 1: 2000|2000 mA
Min. einstellbare Ansprechverzögerungszeit: 0.3 s
Max. zulässige Ansprechverzögerungszeit: 5 s
Anzeige des Differenzstroms: Nein
Fehlerspeicherung möglich: Nein
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
Weitere Details
Ausführung des elektrischen Anschlusses: Schraubanschluss
Bemessungssteuerspeisespannung AC 60 Hz: 400|400 V
Mit abnehmbaren Klemmen: Nein
Breite: 35 mm
Höhe: 85 mm
Tiefe: 65 mm
