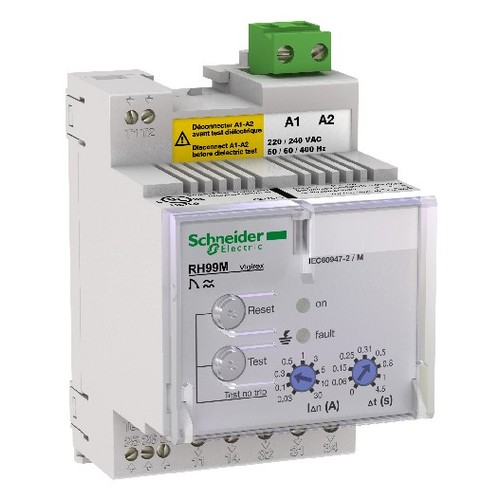

56193 Schneider E. VIGIREX RH99M 30MA_30A 220_240VAC (400HZ

21833170
5298560
1 Stk
3303430561934
43303430561932
FR
8536490099
weitere Infos weitere Infos ausblenden
Schneider Elec.
56193
beantwortete(n) Fragen weitere Varianten
VigiPacT RH99M ist ein Fehlerstrom-Überwachungsrelais für die DIN-Schienenmontage. Es überwacht den Abfall der elektrischen Isolierung aufgrund der Alterung von Kabeln oder Verlängerungen in der Anlage. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Bei Überschreiten der Fehlerstrom-Betriebsschwelle wird vom Relais ein Steuersignal ausgegeben. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Es gibt eine automatische Rückstellung nach einer Fehlerbehebung. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das VigiPacT RH99M von Schneider Electric ist ein hochentwickeltes Fehlerstrom-Überwachungsrelais, das speziell für die DIN-Schienenmontage konzipiert wurde. Es bietet eine präzise Überwachung des Erdschlussstroms mit einer Empfindlichkeit von 30 mA bis 30 A und einer einstellbaren Zeitverzögerung von bis zu 4,5 Sekunden. Mit einer Nennversorgungsspannung von 220 bis 240 V AC bei 50/60 Hz und einer kompakten Bauform von 54 mm Breite, 81 mm Höhe und 74 mm Tiefe ist es ideal für den Einsatz in elektrischen Verteilern. Das Relais ist mit einer Schutzart von IP40 ausgestattet und gewährleistet somit einen zuverlässigen Betrieb in geschützten Umgebungen. Es kann mit verschiedenen Schneider Electric Ringkern- oder Rechtecksensorsystemen verbunden werden, um eine effektive Fehlerüberwachung zu gewährleisten. Vertrauen Sie auf die Qualität von Schneider Electric für Ihre Sicherheitslösungen.

Produktinfos

Gerätetyp: Überwachungsrelais
Anwendung: Fehlerstromüberwachung
Montageart: DIN-Schienenmontage
Einstelltyp: Wahlschalter
Einstellbare Empfindlichkeit: 0.03…30 A
Einstellbare Zeitverzögerung: 0…4.5 s
Nennversorgungsspannung: 220…240 V AC 50/60 Hz
Maximaler Nennstrom: 30 A
Maximaler Fehlerstrom: 0.03 A
Schutzart (IP): IP40 (Front), IP30 (Seiten), IP20 (Anschlüsse)
Breite: 54 mm
Höhe: 81 mm
Tiefe: 74 mm
Gewicht: 0.3 kg
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    02188293
    Preisanzeige nur nach Anmeldung
    02188279
    Preisanzeige nur nach Anmeldung
    01211672
    Preisanzeige nur nach Anmeldung
    20827794
    Preisanzeige nur nach Anmeldung
    02260358
    Preisanzeige nur nach Anmeldung
    02265531
    Preisanzeige nur nach Anmeldung
    02086317
    Preisanzeige nur nach Anmeldung
    01120140
    Preisanzeige nur nach Anmeldung
    10082037
    Preisanzeige nur nach Anmeldung
    20050471
    Preisanzeige nur nach Anmeldung
    02253414
    Preisanzeige nur nach Anmeldung
    01210111
    Preisanzeige nur nach Anmeldung
    01014791
    Preisanzeige nur nach Anmeldung
    10082051
    Preisanzeige nur nach Anmeldung
    10082044
    Preisanzeige nur nach Anmeldung
    01120126
    Preisanzeige nur nach Anmeldung
    32322445
    Preisanzeige nur nach Anmeldung
    01120133
    Preisanzeige nur nach Anmeldung
    02112560
    Preisanzeige nur nach Anmeldung
    02112574
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Funktion: für Wechselstromnetze
    Ansprechwert Stromstärke 1: 0.03|30 mA
    Ansprechwert Stromstärke 2: AC mA
    Min. einstellbare Ansprechverzögerungszeit: 0 s
    Max. zulässige Ansprechverzögerungszeit: 4.82|240 s
    Anzeige des Differenzstroms: Nein
    Fehlerspeicherung möglich: Nein
    Anzahl der Kontakte als Schließer: 1|400
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Wechsler: 1
    Weitere Details
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Mit abnehmbaren Klemmen: Nein
    Breite: 54 mm
    Höhe: 97 mm
    Tiefe: 74 mm
    Strommessbereich: 0.015|60
    Spannungsmessbereich: 0|1000
    Spannungsart der Versorgungsspannung: EV000460|30000
    Externe Stromversorgung erforderlich: Ja
    Spannungsart der Betriebsspannung: AC
    Bemessungsschaltstrom: 8|240
    Bemessungsbetriebsfrequenz: 50|400
    Versorgungsspannung AC 50 Hz: 220|240
    Versorgungsspannung AC 60 Hz: 220|240
    Versorgungsspannung DC: 220|240
    Betriebsspannung AC 50 Hz: 220|240
    Betriebsspannung AC 60 Hz: 220|240
    Betriebsspannung DC: 0|30000
