56173 Schneider E. FI-RELAIS 0,03A-30A EINSTELLBAR PULSSTRS. 220-240V AC 400Hz

02188300
5298556
1 Stk
3303430561736
43303430561734
FR
8536490099

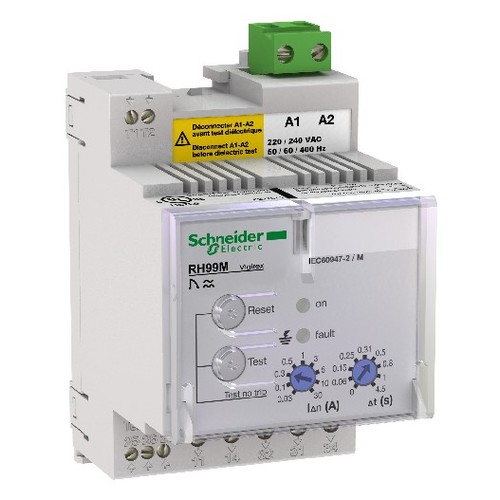

VigiPacT RH99M ist ein Fehlerstromschutzrelais für die Montage auf DIN-Schienen. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.
Anmerkungen zur LIMMERT-KI

Das Schneider Electric FI-Relais 56173 ist ein hochentwickeltes Fehlerstromschutzrelais, das für die Montage auf DIN-Schienen konzipiert ist. Es schützt zuverlässig vor direktem und indirektem Kontakt mit elektrischen Anlagen und bietet eine Betriebsversorgungsspannung von 220-240 V AC bei 50/60 Hz. Mit einer einstellbaren Fehlerstromempfindlichkeit von 0,03 A bis 30 A und einer Ansprechverzögerungszeit von 0 bis 4,5 Sekunden gewährleistet es eine präzise Anpassung an verschiedene Anwendungen. Das Gerät ist mit einer Schutzart von IP40 ausgestattet und kann Systeme bis zu 1000 V AC schützen. Es verfügt über einen Schließerkontakt und ist einfach zu installieren, was es zu einer idealen Wahl für industrielle Anwendungen macht.

Produktinfos

Betriebsversorgungsspannung: 220-240 V AC 50/60 Hz
Fehlerstromempfindlichkeit: 0,03 A bis 30 A
Einstellbare Ansprechverzögerungszeit: 0 bis 4,5 s
Schutzart: IP40
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
System zu schützen: bis 1000 V AC 50/60 Hz 400 Hz
Montageart: DIN-Schiene
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: für Wechselstromnetze
Ansprechwert Stromstärke 1: 0.03|30 mA
Ansprechwert Stromstärke 2: AC mA
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 4.82|240 s
Anzeige des Differenzstroms: Nein
Fehlerspeicherung möglich: Nein
Anzahl der Kontakte als Schließer: 1|400
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
Weitere Details
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: Nein
Breite: 54 mm
Höhe: 97 mm
Tiefe: 74 mm
Strommessbereich: 0.015|60
Spannungsmessbereich: 0|1000
Spannungsart der Versorgungsspannung: EV000460|30000
Externe Stromversorgung erforderlich: Ja
Spannungsart der Betriebsspannung: AC
Bemessungsschaltstrom: 8|240
Bemessungsbetriebsfrequenz: 50|400
Versorgungsspannung AC 50 Hz: 220|240
Versorgungsspannung AC 60 Hz: 220|240
Versorgungsspannung DC: 220|240
Betriebsspannung AC 50 Hz: 220|240
Betriebsspannung AC 60 Hz: 220|240
Betriebsspannung DC: 0|30000
