56170 Schneider E. VIGIREX RH99M 30MA_30A 12_24VAC OD 12_48

21018761
5298555
1 Stk
3303430561705
43303430561703
FR
8536419089

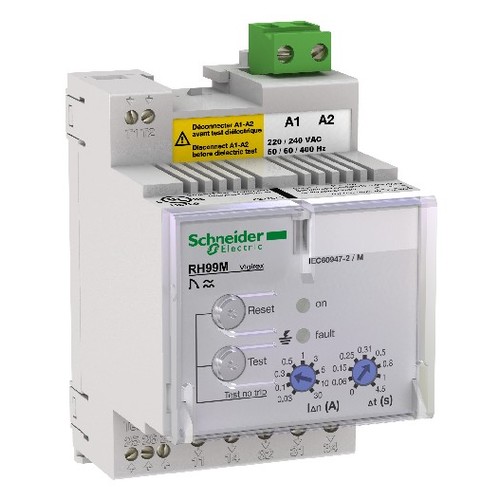

VigiPacT RH99M ist ein Fehlerstromschutzrelais für die Montage auf DIN-Schienen. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsspannung beträgt 12/24VAC 50/60Hz, oder 12/48VDC. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.
Anmerkungen zur LIMMERT-KI

Das Schneider Electric VigiPacT RH99M ist ein hochentwickeltes Fehlerstromschutzrelais, das für die Montage auf DIN-Schienen konzipiert ist. Mit einer einstellbaren Empfindlichkeit von 0,03 bis 30 A und einer Betriebsspannung von 12/24 VAC oder 12/48 VDC bietet es umfassenden Schutz gegen elektrische Fehler. Die Zeitverzögerung ist ebenfalls anpassbar, mit 9 verfügbaren Einstellungen von sofort bis 4,5 Sekunden. Das Gerät ist mit einer Schutzart von IP40 ausgestattet, was es ideal für den Einsatz in industriellen Umgebungen macht. Es erfordert einen manuellen Reset nach einem Fehler und kann mit verschiedenen kompatiblen Sensoren von Schneider Electric verwendet werden. Mit einem kompakten Design von 54 mm Breite, 81 mm Höhe und 74 mm Tiefe ist es einfach zu installieren und zu integrieren.

Produktinfos

Gerätetyp: Fehlerstromschutzrelais
Bauform: DIN-Schienenmontage
Einstellbare Empfindlichkeit: 0,03…30 A
Einstellbare Zeitverzögerung: 0…4,5 s
Betriebsspannung: 12...24 V AC / 12...48 V DC
Max. Überwachungsspannung: 1000 V AC
Schutzart (IP): IP40
Breite: 54 mm
Höhe: 81 mm
Tiefe: 74 mm
Netto-Gewicht: 0,3 kg
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: für gemischte Netze
Ansprechwert Stromstärke 1: 0.03|30 mA
Ansprechwert Stromstärke 2: AC/DC mA
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 4.82|48 s
Anzeige des Differenzstroms: Nein
Fehlerspeicherung möglich: Nein
Anzahl der Kontakte als Schließer: 1|400
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 1
Weitere Details
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: Nein
Breite: 54|48 mm
Höhe: 97 mm
Tiefe: 74 mm
Strommessbereich: 0.015|60
Spannungsmessbereich: 0|1000
Spannungsart der Versorgungsspannung: EV000509|30000
Externe Stromversorgung erforderlich: Ja
Spannungsart der Betriebsspannung: AC/DC
Bemessungsschaltstrom: 8|24
Bemessungsbetriebsfrequenz: 50|400
Versorgungsspannung AC 50 Hz: 12|24
Versorgungsspannung AC 60 Hz: 12|24
Versorgungsspannung DC: 12|48
Betriebsspannung AC 50 Hz: 12|24
Betriebsspannung AC 60 Hz: 12|24
Betriebsspannung DC: 12|48
