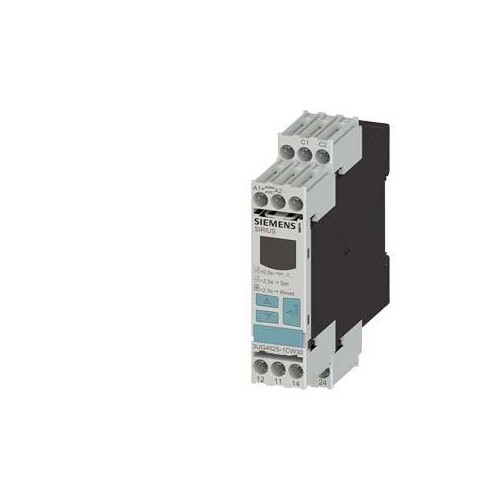

3UG4625-1CW30 SIEMENS Digitales Überwachungsrelais

20826450
4364880
1 Stk
4011209912502
DE
85364900
3UG4625-1CW30
beantwortete(n) Fragen weitere Varianten
Digitales Überwachungsrelais zur Fehlerstromüberwachung (mit Stromwandler 3UL23) Einstellbereich 0,03...40 A getrennt für Warnschwelle und Abschaltwert Versorgungsspannung AC/DC 24 .. 240V, 50 .. 60Hz Anlauf und Auslöseverzögerung 0,1 bis 20 s Abschalt-Hysterese bis 50% Warn-Hysterese 5% fest Breite 22,5 mm, 2 Wechsler mit oder ohne Fehlerspeicher Schraubanschluss Digital einstellbares Fehlerstromüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Anlagen auf Fehlerströme, z. B. infolge von Staubablagerungen, Feuchtigkeit, porösen Kabeln oder kapazitiven Fehlerströmen.Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Schnelle Inbetriebnahme möglich durch menügeführte Parametrierung und Istwert-Anzeige zur Grenzwertbestimmung. Das Gerät verfügt über eine permanente Anzeige von Istwert oder Fehlerart, eine hohe Messgenauigkeit und permanente Selbstüberwachung. Gerätewechsel möglich ohne Neuverdrahtung dank abnehmbarer Klemmen. Verlässliche Anlagendiagnose dank eindeutiger Fehlermeldungen am Display und zuschaltbarer Fehlerspeicher. Hohe Flexibilitat und Platzersparnis durch Aufbau des zugehörigen Wandlers 3UL23 innerhalb oder außerhalb des Schaltschranks.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind wahlweise mit IO-Link erhältlich.Hinweis: Den notwendigen Differenzstromwandler 3UL23 bitte separat bestellen. Weiteres umfassendes Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das digitale Überwachungsrelais 3UG4625-1CW30 von Siemens SIRIUS ist speziell für die Fehlerstromüberwachung konzipiert. Es bietet einen Einstellbereich von 0,03 bis 40 A und eine flexible Versorgungsspannung von 24 bis 240 V AC/DC. Mit einer breiten Palette an Funktionen, einschließlich einstellbarer Anlauf- und Auslöseverzögerung von 0,1 bis 20 Sekunden, sorgt es für hohe Sicherheit in industriellen Anwendungen. Die IP20 Schutzart und die Möglichkeit zur Montage auf einer DIN-Schiene machen es zu einer robusten Wahl für verschiedene Umgebungen. Zudem bietet das Gerät eine hohe Messgenauigkeit und permanente Selbstüberwachung, was eine zuverlässige Anlagendiagnose ermöglicht. Die abnehmbaren Klemmen erleichtern die Installation und den Austausch, während die menügeführte Parametrierung eine schnelle Inbetriebnahme gewährleistet.

Produktinfos

Einstellbereich: 0,03 ... 40 A
Versorgungsspannung: 24 ... 240 V AC/DC
Frequenz: 50 ... 60 Hz
Anlaufverzögerung: 0,1 ... 20 s
Abschalt-Hysterese: bis 50%
Warn-Hysterese: 5% fest
Breite: 22,5 mm
Anzahl der Wechslerkontakte: 2
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +60 °C
Montageart: DIN-Schiene (35 mm)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 24|240 V
Spannungsart zur Betätigung: AC/DC
Bemessungsspannung: 24|240 V
Bemessungsfrequenz: 16|400 Hz
Funktion: 1
Ansprechwert Stromstärke 1: 30|40000 mA
Ansprechwert Stromstärke 2: 30|40000 mA
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 20|40000 s
Anzeige des Differenzstroms: Ja
Fehlerspeicherung möglich: 1|240
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0|40000
Anzahl der Kontakte als Wechsler: 2
Weitere Details
Ausführung des elektrischen Anschlusses: EV000415|40000
Bemessungssteuerspeisespannung AC 60 Hz: 24|240 V
Mit abnehmbaren Klemmen: Ja

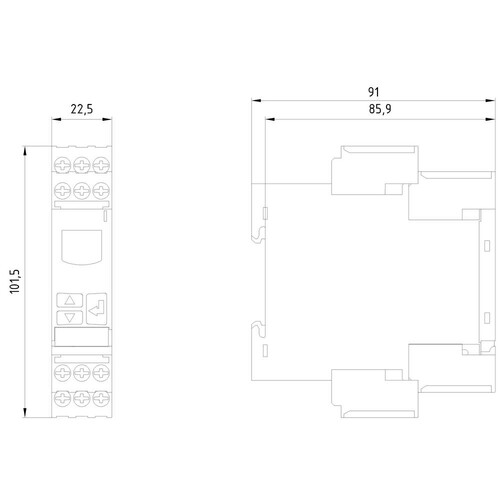

Breite: 22.5 mm
Bemessungssteuerspeisespannung DC: 24|240 V
Höhe: 102|240 mm
Tiefe: 91 mm
