3100091 Phoenix MTKD-E-CU/A-CU

27556831
1119502
50 Stk
4017918092504
PL
85369010

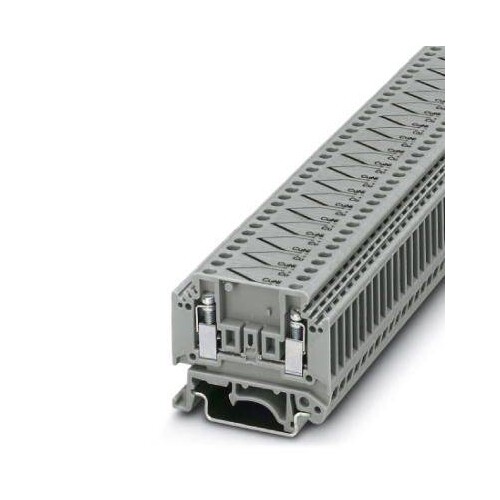

Thermospannungsklemmenpaar, TC Typ R, Nennspannung: 400 V, Nennstrom: 1 A, Anzahl der Anschlüsse: 4, Polzahl: 2, Anschlussart: Schraubanschluss, 1. Etage, Querschnitt: 0,2 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: grau
Anmerkungen zur LIMMERT-KI

Das Thermoelectric Voltage Terminal Block Pair MTKD-E-CU/A-CU von Phoenix Contact ist eine hochqualitative Lösung für die Erweiterung von Thermoelement-Ausgleichsleitern in Messschaltungen. Mit einem Querschnitt von 0,2 mm² bis 4 mm² und einer Nennspannung von 400 V ist dieses Terminalblock-Paar ideal für Anwendungen, die eine präzise Temperaturmessung erfordern. Der Schraubanschluss ermöglicht eine einfache Installation, während das graue PA-Isoliermaterial für hohe Flammwidrigkeit (UL 94 V0) sorgt. Die kompakten Abmessungen von 10,4 mm Breite, 46,2 mm Länge und variablen Höhen machen es vielseitig einsetzbar in verschiedenen Montagearten. Dieses Produkt ist für den Einsatz bis zu Temperaturen von 200°C geeignet und erfüllt die Standards IEC 60947-7-1.

Produktinfos

Anschlussart: Schraubanschluss
Anzahl der Positionen: 1
Querschnitt: 0,2 mm² - 4 mm²
AWG: 24 - 12
Breite: 10,4 mm
Farbe: grau
Montageart: NS 35/7,5, NS 35/15, NS 32
Nennspannung U_N: 400 V
Nennstrom I_N: 1 A
Maximaler Laststrom: 1 A (bei 4 mm² Querschnitt)
Isoliermaterial: PA
Flammwidrigkeitsklasse nach UL 94: V0
Höhe NS 35/7,5: 39,9 mm
Höhe NS 35/15: 47,4 mm
Höhe NS 32: 44,9 mm
Länge: 46,2 mm
Schraubengewinde: M3
Anzugsmoment, min: 0,6 Nm
Anzugsmoment, max: 0,8 Nm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|2.5 mm²
    Bemessungsstrom In: 1 A
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Farbe: grau
    Anzahl der Etagen: 1
    Abschlussplatte erforderlich: Ja
    Ausführung elektrischer Anschluss 1: Schraubanschluss
    Ausführung elektrischer Anschluss 2: Schraubanschluss
    Weitere Details
    Anzahl der Klemmstellen je Etage: 2
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|4 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.2|1.5 mm²
    Etagen intern gebrückt: Nein
    Montageart: Hutschiene TH35
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Bemessungsspannung: 400 V
    Breite: 10.3
    Höhe: 46.35
    Tiefe: 38.7
    Explosionsgeprüfte Ausführung "Ex e": 46.2
