3048360 Phoenix USEN 18 N

24292682
1117121
10 Stk
4017918976279
DE
85363030
Sicherungsreihenklemme, Art der Sicherung: Schraubpatrone, Sicherungstyp: D 02 / E 18, Nennspannung: 400 V, Nennstrom: 63 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 35 mm², Querschnitt:  1,5 mm²- 35 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: hellgrau
Anmerkungen zur LIMMERT-KI

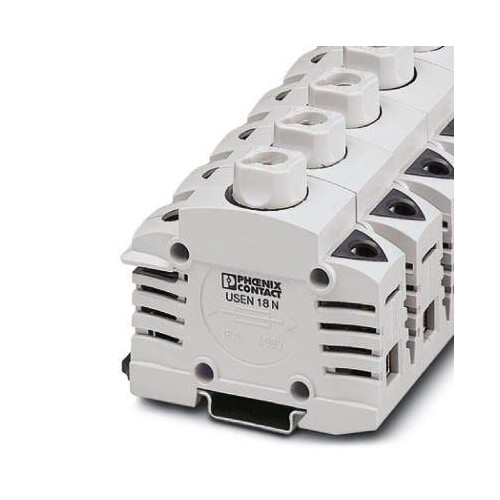

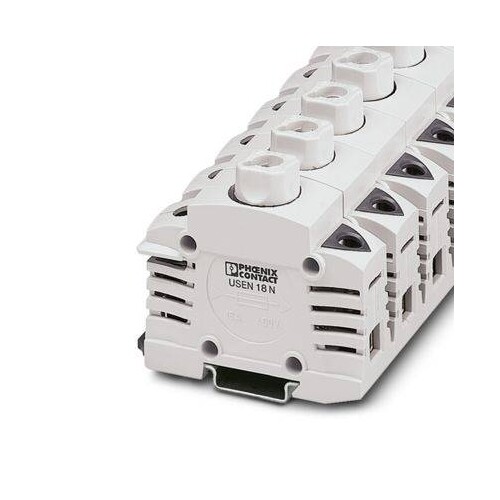

Der Phoenix USEN 18 N Sicherungsmodulblock ist eine hochleistungsfähige Lösung für NEOZED-Sicherungseinsätze. Mit einer Nennspannung von 400 V und einem Nennstrom von bis zu 63 A, abhängig von der verwendeten Sicherung, bietet dieser Modulblock eine zuverlässige Verbindung. Er ist aus hochwertigem Duroplast gefertigt und bietet eine Entflammbarkeitsklasse von V0, was ihn ideal für industrielle Anwendungen macht. Die kompakte Bauweise mit Abmessungen von 27 mm Breite, 84 mm Länge und 75 mm Höhe (NS 35/7,5) ermöglicht eine platzsparende Installation. Der Modulblock ist mit zwei Anschlüssen ausgestattet und bietet eine Schraubverbindung für eine einfache Handhabung. Darüber hinaus gewährleistet die Temperaturbeständigkeit von bis zu 165 °C eine hohe Zuverlässigkeit in anspruchsvollen Umgebungen.

Produktinfos

Anzahl der Ebenen: 1
Anzahl der Anschlüsse: 2
Farbe: Hellgrau
Isoliermaterial: Duroplast
Entflammbarkeitsklasse nach UL 94: V0
Sicherung: D 02 / E 18
Sicherungstyp: Schraubkartusche
Nennstoßspannung: 6 kV
Verschmutzungsgrad: 2
Stoßspannungs-Kategorie: III
Isoliermaterialgruppe: IIIa
Nennstrom I N: 63 A (abhängig von der verwendeten Sicherung)
Nennspannung U N: 400 V (abhängig von der verwendeten Sicherung)
Betriebstemperatur: 165 °C
Breite: 27 mm
Länge: 84 mm
Höhe NS 35/7,5: 75 mm
Höhe NS 35/15: 82,5 mm
Anschlussmethode: Schraubanschluss
Abisolierlänge: 19 mm
Screw thread: M6
Anzugsmoment min.: 3,5 Nm
Anzugsmoment max.: 4 Nm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 1.5|35 mm²
    Ausführung des Sicherungshalters: schraubbar
    Weitere Details
    Bemessungsspannung: 400 V
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1.5|25 mm²
    Ausführung elektrischer Anschluss 1: Schraubanschluss
    Anschließbarer Leiterquerschnitt eindrähtig: 1.5|35 mm²
    Anzahl der Etagen: 1
    Anschließbarer Leiterquerschnitt mehrdrähtig: 10|1.5 mm²
    Montageart: Hutschiene TH35
    Betriebstemperatur: 105|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004431|85
    Abschlussplatte erforderlich: Nein
    Farbe: sonstige
    Breite: 27
    Höhe: 84
    Tiefe: 59.86156
