282-698/281-434 Wago Sicherungsklemme für Kfz-Sicherungen mit Prüfmöglichkeit

21239947
1124764
25 Stk
4050821234586
CN
85369095
282-698/281-434
beantwortete(n) Fragen weitere Varianten

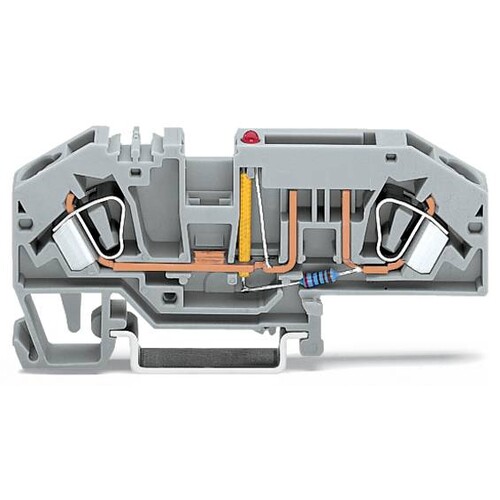

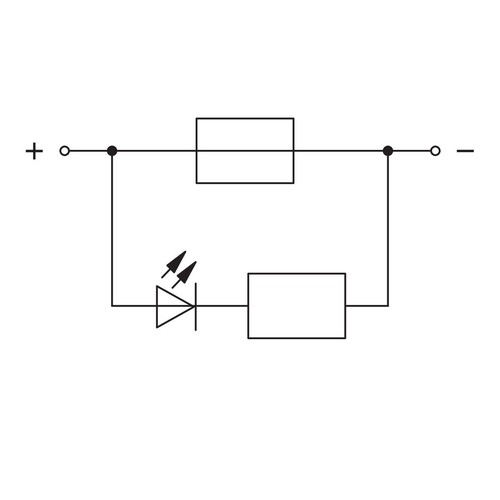

2-Leiter-Sicherungsklemme, für Kfz-Flachsicherungen, mit Prüfmöglichkeit, mit Defektanzeige durch LED, 24 V, für Tragschiene 35 x 15 und 35 x 7,5, 6 mm², CAGE CLAMP®, 6,00 mm², grau
Anmerkungen zur LIMMERT-KI

Die Wago Sicherungsklemme 282-698/281-434 ist eine hochfunktionale 2-Leiter-Sicherungsklemme, die speziell für Kfz-Flachsicherungen konzipiert wurde. Sie bietet eine Prüfmöglichkeit sowie eine Defektanzeige durch eine LED, die eine einfache Überwachung des Betriebszustands ermöglicht. Mit einer Bemessungsspannung von 400 V und einer maximalen Belastbarkeit von 25 A ist sie für anspruchsvolle Anwendungen geeignet. Die Klemme ist für eine Montage auf Tragschienen mit den Abmessungen 35 x 15 mm und 35 x 7,5 mm ausgelegt und unterstützt Leiterquerschnitte von bis zu 6 mm². Der Einsatz der innovativen CAGE CLAMP®-Technologie ermöglicht eine einfache und sichere Verdrahtung. Mit einem kompakten Design von 8 mm Breite, 33,5 mm Höhe und 85 mm Tiefe ist die Sicherungsklemme ideal für den Einsatz in engen Platzverhältnissen.

Produktinfos

Anschlussdaten: CAGE CLAMP®
Bemessungsspannung: 400 V
Bemessungsstoßspannung: 6 kV
Bemessungsstrom: 25 A
Bemessungsstrom 2: 30 A
Anschließbare Leiterwerkstoffe: Kupfer
Eindrähtiger Leiter: 0,2 … 6 mm²
Feindrähtiger Leiter: 0,2 … 6 mm²
Abisolierlänge: 12 … 13 mm
Gesamte Anzahl der Klemmstellen: 2
Gesamte Anzahl der Potentiale: 2
Anzahl der Ebenen: 1
Verdrahtungsart: Frontverdrahtung
Breite: 8 mm
Höhe ab Oberkante Tragschiene: 33,5 mm
Tiefe: 85 mm
Bauform: abgewinkelte Bauform
Montageart: Tragschiene 35
Farbe: grau
Isolierwerkstoff: Polyamid 66 (PA 66)
Gewicht: 17,626 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|6 mm²
Ausführung des Sicherungseinsatzes: EV005499|24
Ausführung des Sicherungshalters: steckbar
Art des Anzeigeelements für die Defektanzeige: LED
Versorgungsspannung für die Defektanzeige: 24|24 V
Spannungsart für die Defektanzeige: EV000461|6
Bemessungsstrom In: 25|6 A
Weitere Details
Bemessungsspannung: 400|6 V
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 4|0.5 mm²
Ausführung elektrischer Anschluss 1: EV005752|6
Anschließbarer Leiterquerschnitt eindrähtig: 0.2|6 mm²
Ausführung elektrischer Anschluss 2: EV005752|24
Anzahl der Etagen: 1|0.5
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|6 mm²
Montageart: EV005503|6
Werkstoff des Isolierkörpers: EV000403|105
Betriebstemperatur: 105|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|6
Abschlussplatte erforderlich: 1|6
Farbe: EV000270|105
Breite: 8|6
Höhe: 85
Tiefe: 33.5
